| 프로브 유형: | 싱글 크리스탈 프로브 / 더블 크리스탈 프로브 |
|---|

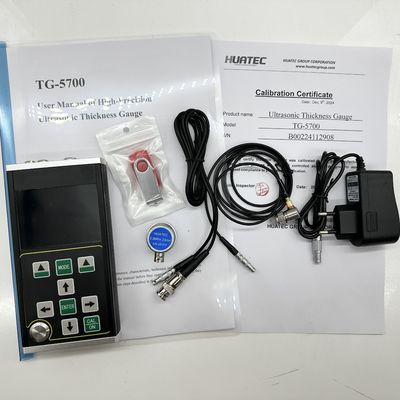

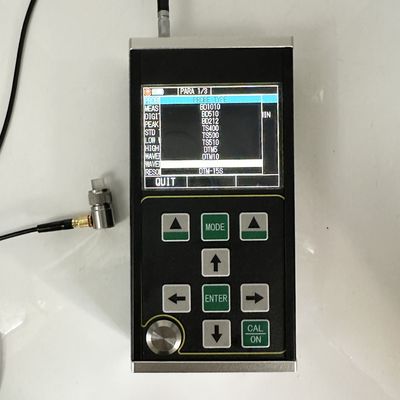

TG-5700은 A/B 스캐닝 기능을 갖춘 새로운 유형의 휴대용 고정밀 디지털 초음파 두께 측정기입니다. 펄스 반사를 기반으로 한 초음파 두께 측정 원리를 채택합니다. 초음파를 일정한 속도로 전파시키고 뒷면에서 반사를 얻을 수 있는 재료 두께 측정에 적합합니다. 측정 분해능은 0.001mm, 측정 범위는 0.15mm(강철) 정도로 얇습니다.
본 제품은 플레이트 및 가공된 부품을 정확하게 측정할 수 있습니다. 한편, 사용 중 부식 후 생산 장비의 파이프 및 압력 용기가 얇아지는 정도를 모니터링할 수 있습니다. 석유, 화학 산업, 야금, 조선, 항공 우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
이 제품은 다음 표준을 준수합니다. 초음파 두께 측정기 교정 사양(JJF 1126-2004).
금속(예: 강철, 주철, 알루미늄, 구리 등), 플라스틱, 세라믹, 유리, 수지, 유리 섬유 및 기타 우수한 초음파 전도체의 두께를 측정하는 데 적합합니다.
초음파 두께 측정의 원리는 광파 측정의 원리와 유사합니다. 프로브에서 방출된 초음파 펄스는 측정 대상에 도달하여 대상 내에서 전파됩니다. 재료 인터페이스에 도달하면 프로브로 다시 반사됩니다. 측정된 재료의 두께는 재료의 초음파 전파 시간을 정확하게 측정하여 결정됩니다.
참고: 회사는 사전 통지 없이 기술적 수정을 할 수 있는 권리를 보유합니다.
| 목 | TG-5700 |
|---|---|
| 프로브 유형 | 단결정 프로브/이중 크리스탈 프로브 |
| 측정 범위(45# 강철) | 0.15mm~1,800mm |
| 적응증 안정성 | 제로 크로싱 및 다중 에코 기술을 채택하여 두께 측정 값이 에코 강도, 재료 감쇠 계수, 게인 및 게이트 높이의 영향을 받지 않도록 하며 높은 측정 안정성과 신뢰성을 갖습니다. |
| 측정빈도 | 4Hz,8Hz,16Hz |
| 해결 | 0.1mm,0.01mm,0.001mm(0.01인치,0.001인치,0.0001인치) |
| 정확성 | 0.001mm |
| 펄스 발생기 | 네거티브 구형파 방출이 채택되고 펄스 폭과 전압이 프로브와 자동으로 일치됩니다. |
| 음속 범위 | 400-19999m/s |
| 교정 블록 | 4mm(스틸) |
| 자동 종료 | 5분, 10분, 20분 및 수동 종료를 선택할 수 있습니다. |
| 프로브 교정 | 원포인트 교정, 다점 교정 |
| 얻다 | 자동 이득 제어, 수동 이득 제어 |
| 이득 범위 | 0~70dB |
| 감지 모드 | 무선 주파수(RF), 양의 반파(POS), 음의 반파(NEG), 전파(FULL) |
| 측정 모드 | (1) MB-E: 초기 에코에서 첫 번째 하단 에코까지의 통과 시간을 기반으로 하는 측정 모드입니다. (2) EE: 침투 코팅 측정 모드, 임의의 Em-En 에코는 선택 사항입니다. (3) ME-E: 다중 에코 측정 모드; (4) THIN: 얇은 벽 측정 모드; |
| 수치 모드 | 두께값 모드, 차이/감소율 모드, 최대/최소값 모드 |
| A 스캔 모드 | 사용 가능 |
| B 스캔 모드 | 사용 가능 |
| 커플링 표시 | 사용 가능 |
| 배터리 표시 | 사용 가능 |
| 언어 | 영어 |
| 단위 | mm/인치 |
| 메뉴 조작 | 사용 가능 |
| 소프트웨어 기능 | 동적 게이트 설정, 블랭킹 설정(Blank), 에코 블랭킹 설정(E-blank), 에코 동결, 에코 변환 및 스케일링 |
| 저장 기능 | 100,000개 두께(100개 그룹, 각 그룹당 1000개), A-스캔 파형 500개 그룹, B-스캔 파형 500개 그룹을 동시에 저장할 수 있습니다. |
| 호스트 프로그램 업그레이드 | 사용 가능 |
| 표시하다 | 3.5" QVGA(320 × 240) 컬러 TFT-LCD 화면 |
| 데이터 전송 | RS-232 시리얼 통신과 USB를 지원하여 컴퓨터로 데이터를 전송할 수 있습니다. |
| 작동 온도 | -10℃~+50℃; 특별한 요구 사항으로 인해 - 20 ℃에 도달할 수 있습니다. |
| 작동 전압 | 5번 AA 배터리 4개가 필요합니다. 전력이 충분하지 않으면 저전압 프롬프트가 나타납니다. |
| 전반적인 차원 | 204×100×36(mm) |
| 총 중량 | 310g(배터리 제외) |
| 배터리 | 4pcs AA 건전지 |
포장: 표준 수출 패키지, 캔톤
| 모델 | 빈도 | 크기 | 범위 |
|---|---|---|---|
| TS400 이중 크리스탈 프로브 | 10MHz | 5mm | 0.5-50mm |
| TS500 이중 크리스탈 프로브 | 5MHz | 5mm | 1.0-65mm |
| TS510 이중 크리스탈 프로브 | 5MHz | 10mm | 1.0-500mm |
| DTM15 단결정 프로브 | 15MHz | 6mm | 0.15-22.5mm |
| DTM7.5 단결정 프로브 | 7.5MHz | 6mm | 0.5-22.5mm |
| DTM10 단결정 프로브 | 10Mh | 6mm | 0.3-22.5mm |
| DTM5 단결정 프로브 | 5M | 6mm | 1.0-22.5mm |
| BD510 단결정 프로브 | 10Mh | 10mm | 1-1000mm |
| BD212 단결정 프로브 | 2MHz | 12mm | 4-1800mm |
| 이중 크리스탈 프로브 케이블 | - | - | - |
| 단결정 프로브 케이블 | - | - | - |
