| 프로브 유형: | 싱글 크리스탈 프로브 / 더블 크리스탈 프로브 |
|---|

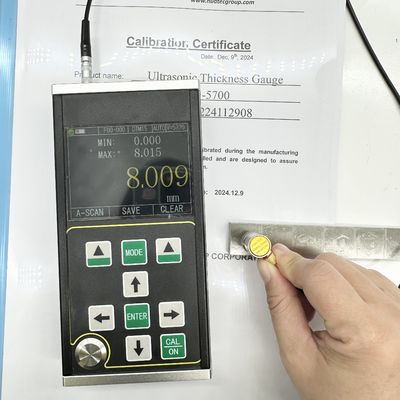

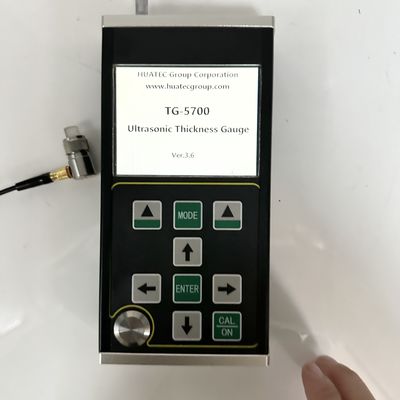

TG-5700은 A/B 스캔 기능을 갖춘 새로운 세대의 휴대용 고정도 디지털 초음파 두께 측정기입니다.초음파 두께 측정의 펄스 반사 원리를 이용, 이 기기는 초음파가 일정한 속도로 전파되고 뒷면으로부터 반사되는 물질을 위해 설계되었습니다. 0.001mm의 측정 해상도와 0.15mm (제철), 그것은 산업용 응용에 특별한 정밀도를 제공합니다.
이 도구는 생산 장비 내의 파이프 및 압력 용기 내의 부식으로 인한 희소화를 모니터링하는 동안 판과 가공 부품을 정확하게 측정합니다. 응용 분야는 석유,화학 물질금속, 조선, 항공우주 및 에너지 산업.
초음파 두께 측정기 (JJF 1126-2004) 에 대한 캘리브레이션 사양을 준수합니다.
금속 (제철, 철근, 알루미늄, 구리), 플라스틱, 세라믹, 유리, 樹脂, 유리섬유 및 기타 초음파 전도체의 두께를 측정하기에 적합합니다.
초음파 두께 측정은 빛 파동 측정과 비슷하게 작동합니다. 탐사선에서 방출되는 초음파 펄스는 측정 대상에 도달하고 물질을 통해 전파됩니다.물질 인터페이스에서 탐사선으로 반사재료 두께는 소재를 통해 초음파 전파 시간을 정확하게 측정함으로써 결정됩니다.
참고: 회사는 사전 통지 없이 기술적 변경을 할 권리를 보유합니다.
| 매개 변수 | 사양 |
|---|---|
| 탐사기 유형 | 단일 결정 탐사선 / 이중 결정 탐사선 |
| 측정 범위 (45# 스틸) | 0.15mm - 1800mm |
| 표시 안정성 | 제로 크로싱 및 다중 에코 기술은 에코 강도, 재료 완화 계수, 이득 및 게이트 높이에 영향을 받지 않는 두께 측정을 보장합니다. |
| 측정 주파수 | 4Hz, 8Hz, 16Hz |
| 결의 | 00.01mm, 0.001mm, 0.01inch, 0.001inch, 0.0001inch |
| 정확성 | 00.001mm |
| 펄스 생성기 | 자동 펄스 너비와 전압 일치로 음 칸 파동 방출 |
| 음속 범위 | 400~999m/s |
| 캘리브레이션 블록 | 4mm (제철) |
| 자동 종료 | 5분, 10분, 20분 또는 수동 종료 |
| 탐사기 정렬 | 1점 캘리브레이션, 다점 캘리브레이션 |
| 이득 | 자동 가이드 제어, 수동 가이드 제어 |
| 이득 범위 | 0-70dB |
| 탐지 모드 | 라디오 주파수 (RF), 긍정적 반파 (POS), 부정적인 반파 (NEG), 전체 파 (FULL) |
| 측정 모드 | MB-E, E-E, ME-E, THIN |
| 숫자 모드 | 두께 값, 차이/감축 속도, 최대/최저 값 |
| A 스캔 모드 | 사용 가능 |
| B 스캔 모드 | 사용 가능 |
| 연결 표시 | 사용 가능 |
| 배터리 표시 | 사용 가능 |
| 언어 | 영어 |
| 단위 | mm/인치 |
| 메뉴 동작 | 사용 가능 |
| 소프트웨어 기능 | 동적 게이트 설정, 블랭킹, 에코 블랭킹, 에코 동결, 에코 번역 및 확장 |
| 저장 기능 | 100,000 두께 값 (100 그룹, 각각 1000 개), 500 A 스캔 파형, 500 B 스캔 파형 |
| 호스트 프로그램 업그레이드 | 사용 가능 |
| 표시 | 3.5" QVGA (320×240) 컬러 TFT-LCD 화면 |
| 데이터 전송 | RS-232 일련 통신 및 USB |
| 작업 온도 | -10°C ~ +50°C (특별 요구 사항: -20°C) |
| 작동 전압 | 4개의 AA 배터리, 저전압 충전 |
| 전체 차원 | 204 x 100 x 36 (mm) |
| 전체 무게 | 310g (배터리 없이) |
| 배터리 | 4 AA 건조 배터리 |
다양한 주파수, 단일 탐사 8mm/10mm/12mm, TR 초음파 두께 탐사, 단계 윙 블록, PC 데이터 소프트웨어.
| 탐사기 유형 | 빈도 | 크기 | 범위 |
|---|---|---|---|
| TS400 이중 결정 탐사선 | 10MHz | 5mm | 00.5-50mm |
| TS500 이중 결정 탐사선 | 5MHz | 5mm | 10.0~65mm |
| TS510 이중 결정 탐지 | 5MHz | 10mm | 10.0~500mm |
| DTM15 단일 결정 탐사선 | 15MHz | 6mm | 00.15-22.5mm |
| DTM7.5 단일 결정 탐사선 | 7.5MHz | 6mm | 00.5-22.5mm |
| DTM10 단일 결정 탐사선 | 10MHz | 6mm | 00.3-22.5mm |
| DTM5 단일 결정 탐사선 | 5MHz | 6mm | 10.0-22.5mm |
| BD510 단일 결정 탐지 | 10MHz | 10mm | 1-1000mm |
| BD212 단일 결정 탐사선 | 2MHz | 12mm | 4~1800mm |
| 이중 결정 탐사 케이블 | |||
| 단일 크리스탈 탐사 케이블 | |||
표준 수출 패키지, 칸톤 주문 패키지 옵션은 요청에 따라 제공됩니다.
