파이 게이지 ASTM 필드 표시기 자기 파이 표시기 ASTME709 MPI 테스트

요약:

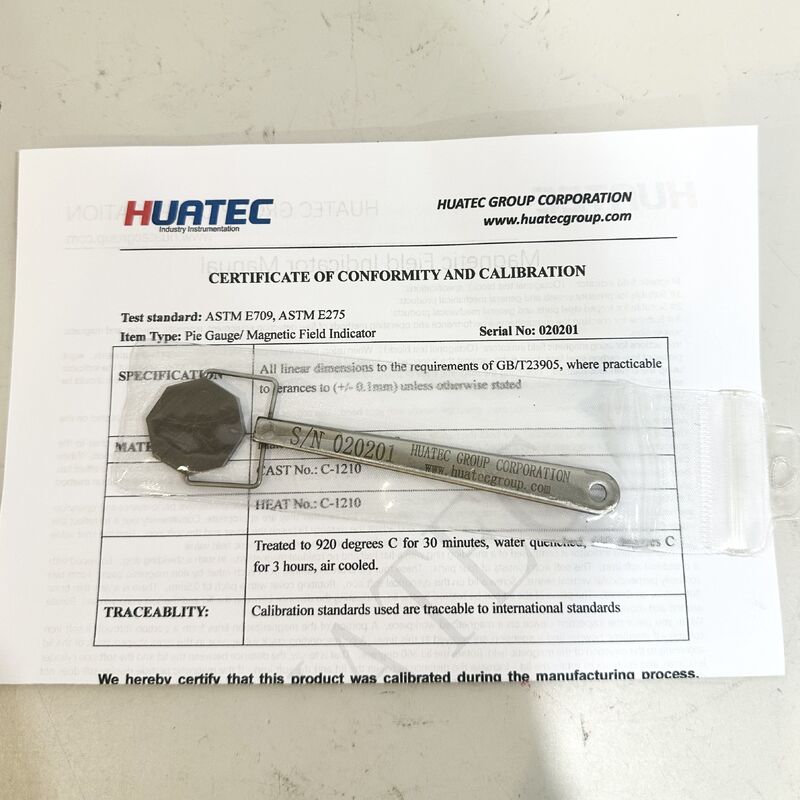

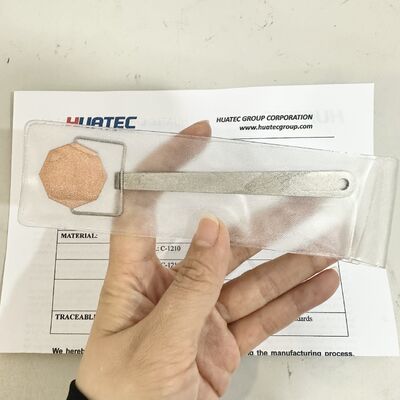

자기장 표시기는 중국 표준 "강철 압력 용기의 자기 입자 검사" 및 "압력 용기 단조품의 자기 입자 검사"를 기반으로 합니다. 미국재료시험학회 규격 ASTME709 자분말 검사방법과 ASTMA275 단조강 자분말 검사방법 및 JB3965-85, JB4730-94, 그림 11-9의 표준 설계로 제조된다. 따라서 압력용기뿐만 아니라 일반 기계제품에도 적합합니다. 자분탐상검사에 좋은 도구입니다. 탐상장비, 자성분말 현탁액 등의 종합적인 성능과 작동방식의 적정성을 확인할 수 있다. 우리는 이를 쉽게 사용하여 자화된 영역에서 자기장의 강도와 방향을 반영할 수 있습니다.

용법

1. 유형 1 자기장 표시기를 사용할 때 손잡이를 손으로 잡고 구리 표면이 위쪽을 향하고 8선 표면이 공작물에 부착됩니다. 2종 자기장 표시기로 핸들을 손으로 잡을 수 있어 자기장 표시기의 어느 면이든 작업물에 부착할 수 있습니다.

2. 1종 및 2종 자장 표시 연속 방식으로 자성 분말이나 자성 현탁액을 분사할 때 자성 표시 표면에 선명한 자성 마크 라인이 나타나면 자력 효과가 발생한 것입니다. 자기 표시기가 자기 마크를 형성하지 않거나 원하는 방향으로 자기 마크를 형성하지 않는 경우 자화 방법 조정을 변경해야 합니다.

3. 3가지 자기장 표시기는 서부 독일을 모방한 것입니다. 결함 탐지 장비를 검사할 수 있을 뿐만 아니라 자분 현탁액의 종합적인 성능과 올바른 작동 방법을 확인할 수도 있습니다. 자화된 영역의 자기장의 세기와 방향을 반영하는 데 편리하게 사용할 수 있습니다. 덮개와 연철 사이의 거리를 조절할 수 있으며, 표면 근처 결함의 매립 깊이의 한계 값을 관찰하고 특정 자기장 값에서 관찰할 수 있습니다.

4. 자기장 표시기는 이러한 차폐 링에 잔류하지 않는 편평한 자기 차폐 링으로 구성됩니다. 4개의 부품으로 구성된 원통형 연철이 장착되어 있습니다. 이 4개 부품은 비자화 틈에 의해 서로 분리되어 2개의 수직 조인트와 원통형 연철의 뚜껑을 형성합니다. 회전커버의 피치는 0.5mm로 90도 회전당 1, 2, 3, 4 글자가 있습니다. 덮개에는 얇은 황동 평면이 덮여 있습니다. 커버 평면을 조정하여 뚜껑과 연철 실린더 사이의 거리를 조정할 수 있습니다.

5. 자화된 가공물 위에서 장치를 점검해 보면 연철의 기둥을 통과하는 자력선의 일부가 있습니다. 자성 분말과 자성 서스펜션이 분산되면 자기장의 방향에 따라 덮개의 균열에 해당 간격이 나타납니다. 뚜껑을 360도 회전합니다. 즉, 뚜껑이 연철 원통에서 0.5mm 떨어져 있고, 뚜껑을 계속 회전하여 뚜껑과 연철 사이의 거리를 늘립니다. 자분 표시가 사라지지 않는 경우. 자기장의 방향을 결정하기 위해 자기장 표시기는 균열 표시가 가장 뚜렷한 정도에 도달할 때까지 천천히 회전할 수 있으며 자기장은 이 위치에서 수직 방향입니다.
