제품 상세 정보:
|
| 최대 관통 두께 강철(A3): | 30mm | 초점 거리: | 600mm |
|---|---|---|---|
| 노출 시간: | 5분 | 암실 처리: | 20±2℃ |
| 감광도: | k ≤1.8% | 검음: | 1.5 |
| 초점 MM2: | 1.5×1.5 | 방사각: | 40±5° |
| 강조하다: | 휴대용 X선 결함 탐지기,미니 주파수 변환 NDT 장비,용접 테스트 X선 탐지기 |
||

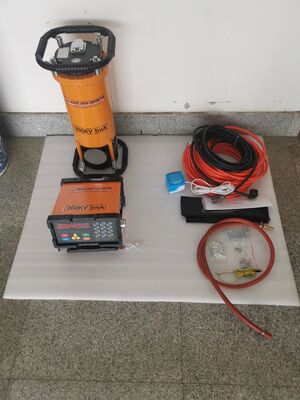

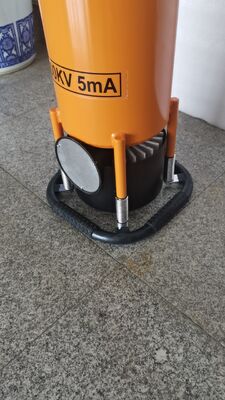

XXG-2005 미니 주파수 변환 휴대용 X선 결함 탐지기 NDT 웰드 테스트
기능적 특징:
HUATEC XXG 시리즈 엑스레이 결함 탐지기가 우리 회사인 HUATEC 그룹 코퍼레이션에서 생산된변주 주파수 및 일정한 주파수 펄스 기술을 채택합니다.시리즈 컨트롤러는 새로운 구조, 완벽한 성능과 편리한그것은 마이크로 컴퓨터 제어 시스템과 모듈 구조를 기반으로, 이는 통합 기계 더 나은 안정성과 신뢰성을 얻을 수 있습니다.의 고객, 기계 또한 노화 기능을 제공, 그것의 서비스 수명을 증가. 우리의 발전기는 가스 단열, 강제 공기 냉각 및소량 및 가벼운 무게의 우수한 특성을 가지고 있습니다. 제품은 널리 사용되었습니다. 우주 비행 산업, 용접 공학 산업에서 파괴적이지 않은 테스트에 사용됩니다.조선 산업, 보일러 파이프 산업, 석유화학 공학 산업, 항공기 제조, 유지보수 산업, 자동차 산업, 국방 산업 등
주요 기술 매개 변수
|
유형 항목 |
XXG2005 |
||
|
최대 침투 두께 강철 (A3) |
30mm |
||
|
초점 거리 |
600mm |
||
|
노출 시간 |
5분 |
||
|
필름 종류 |
AGFA D7 |
||
|
이중 납 필름 강화 화면 |
0.03 |
||
|
20±2°C |
|||
|
개발 |
5분 |
||
|
흑색 |
1.5 |
||
|
입력 |
전압 (V) |
220V±10% 50~60Hz |
|
|
용량 (KVA) |
2.0 |
||
|
출력 |
튜브 전압 (KVP) |
100~200KV |
|
|
튜브 전류 (mA) |
5 |
||
|
안정성 |
± 1% |
||
|
엑스레이 튜브 |
초점 mm2 |
1.5×15 |
|
|
방사선 각 |
40±5° |
||
|
감수성 |
k≤1.8% |
||
|
동작 모드 |
간헐적인 작동,R냉각시간까지의 변속시간은 1:1 |
||
|
엑스레이 컨트롤러 |
차원 |
270 × 270 × 140 |
|
|
무게 |
7.5kg |
||
|
회로 구조 |
마이크로 컴퓨터 제어, 모듈 구조, 음성 명령어 |
||
|
엑스레이 발전기 |
냉각 |
강압 공기 냉각 |
|
|
단열 |
SF6 가스 단열 |
||
|
작업 압력 |
0.35Mpa-0.45Mpa |
||
|
차원 |
230×230×540 |
||
|
무게 (kg) |
15kg |
||
|
작업 온도 |
-10°C- +40°C |
||
특징:
◆약량 발전기는 15kg, 컨트롤러는 7.5kg입니다.
◆마이크로 컴퓨터 제어 및튼튼한 모듈 구조간섭 방지 능력 및높은 자동성그리고신뢰성 있는 성능.
◆파라미터 설정, 작업 과정 및 문제 표시는 LED 화면에 표시됩니다.
◆독립적인 노화 키는 기계 노화편리하게.
◆R냉각시간까지의 변속시간은 1:1.
◆컨트롤러는 자동으로 X선 발전기의 유형을 인식할 수 있습니다.
◆물과 먼지 방지 컬러 패널과 디지털 사운드 키보드가 도입되어 노출 매개 변수가 신속하고 정확하게 선택됩니다.
◆장비를 사용 하는 안전 보장, 그것은 과전압, 전압 아래 설치 됩니다,
전류 이상, 전류 이하 및 온도 이상 보호 장치
◆독특한안전 잠금설계방사능의 피해로부터 운영자를 보호합니다.
◆KV 값의 더 넓은 범위를 채택하고 짧은 방사선 범위의 어려움 문제를 해결합니다.
◆노출 지연 함수 ------t작업 장소에서 작업자를 안전하게 유지하기 위해 지연 시간을 10분 이하로 설정할 수 있습니다.
◆다양한 발전기와 일치하고 안정적으로 작동합니다.
◆누적될 수 있는 노출 수
(유닛이 준비 된 후, 그러나 전에"ON" 키를 누르면 노출 수를 확인하기 위해 "A" 키 (디래 키) 를 세 번 누르면 됩니다.다시 돌아갈 수 있는 열쇠가 없어)
◆W반사 경보등의 출구와소재의 유선 연결 단말기문-기계 잠금
(도어-기계 잠금 롤드 도어 열 때, 장치는 자동으로 운영자를 보호하기 위해 고전압을 차단)
표준 배달
|
방향성 세라믹 엑스레이 튜브 |
1 PC |
|
|
발전기 |
1 세트 |
|
|
고전압 연결 케이블 |
1 PC |
25미터 |
|
컨트롤러 |
1 세트 |
|
|
전력 케이블 |
1 PC |
10미터 |
|
지상 케이블 |
1 PC |
5미터 |
|
부속품 |
1 세트 |
|
|
(아울러: 경보 램프,1개; 납문자, 1박스; 필름 암카세트 5개; 강화 스크린 5개; 와이어 페네트라미터 (IQI) 1개; 피지 1개) |
||
선택용 액세서리:
테스트 플랫폼, IQI/waya penetrrameter, 납 문자/자리, 납 테이프, 카세트, 납 화면, 개인 용량 측정기, 영화 시청기, 밀도 측정기, 영화 개발기, 어두운 방 빛, RT 캘리브레이션 블록 등.
