제품 상세 정보:
|
| 최대 관통 두께 강철(A3): | 40mm | 초점 거리: | 600mm |
|---|---|---|---|
| 노출 시간: | 5분 | 암실 처리: | 20±2℃ |
| 감광도: | k ≤1.8% | 검음: | 1.5 |
| 초점 MM2: | 2.0 × 2.0 | 방사각: | 40±5° |
| 강조하다: | 미니 휴대용 X선 결함 탐지기,X선 NDT 용접 검사 장비,용접용 휴대용 X선 탐지기 |
||

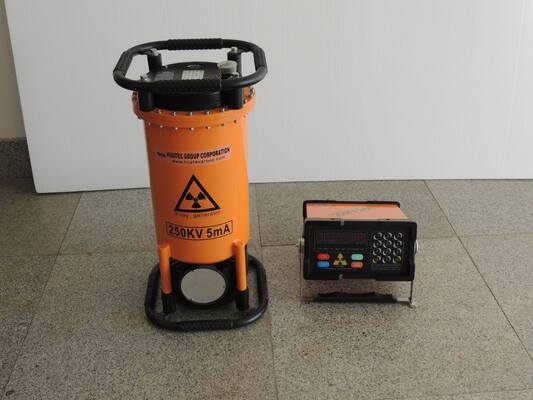

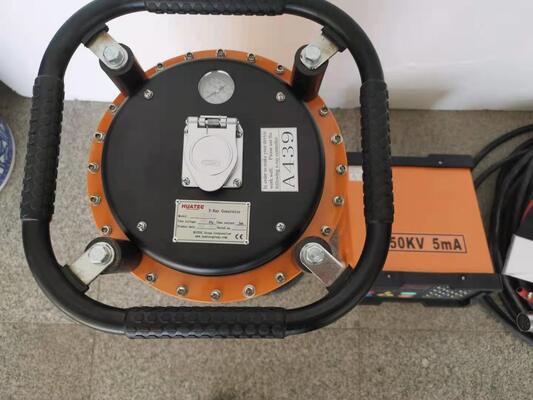

XXG-2505 용접 검사를 위한 소형 휴대용 엑스레이 하자 발견자 엑스레이 NDT 장비
기능적 특성:
당사 HUATEC Group Corporation에서 생산하는 HUATEC XXG 시리즈 X선 탐상기는,가변 주파수 및 정주파수 펄스 기술을 채택합니다. XXG/XXQ시리즈 컨트롤러는 새로운 구조, 완벽한 성능 및 편리성을 갖추고 있습니다.등의 문자를 운반합니다. 마이크로컴퓨터 제어 시스템과 모듈형 구조를 기반으로 합니다., 일체형 기계가 더 나은 안정성과 신뢰성을 얻도록 만듭니다. 편의를 위해고객의 경우 기계는 노화 기능도 제공하여 서비스 수명을 늘립니다. 우리의 발전기는 가스 절연, 강제 공기 냉각 및 접지된 양극을 채택합니다.작은 부피와 가벼운 무게의 우수한 특성을 가지고 있습니다. 제품은 널리되었습니다 우주 비행 산업, 용접 엔지니어링 산업의 비파괴 테스트에 사용되며,조선 산업, 보일러 파이프 산업, 석유 화학 엔지니어링 산업, 항공기 제조, 유지 보수 산업, 자동차 산업, 방위 산업 등
주요 기술 매개변수
|
유형 목 |
XXG2505 |
||
|
최대 관통 두께 스틸(A3) |
40mm |
||
|
초점 거리 |
600mm |
||
|
노출 시간 |
5분 |
||
|
필름 종류 |
화텍 D7 |
||
|
이중 납박 강화 스크린 |
0.03 |
||
|
암실 처리 |
20±2℃ |
||
|
개발 |
5분 |
||
|
검음 |
1.5 |
||
|
입력 |
전압(V) |
220V±10% |
|
|
용량(KVA) |
2.0 |
||
|
산출 |
관전압(KVP) |
100~250kv |
|
|
관전류(mA) |
5 |
||
|
안정 |
±1% |
||
|
엑스레이 튜브 |
초점 mm2 |
2.0×2.0 |
|
|
방사 각도 |
40±5° |
||
|
감광도 |
k ≤1.8% |
||
|
작동 모드 |
간헐적인 작동,아르 자형냉각 시간에 대한 방사 시간은 1:1입니다. |
||
|
엑스레이 제어 장치 |
차원 |
270×270×140 |
|
|
무게 |
9kg |
||
|
회로 구조 |
마이크로컴퓨터 제어, 모듈형 구조, 음성 프롬프트 |
||
|
엑스레이 발전기 |
냉각 |
강제 공기 냉각 |
|
|
격리 |
SF6 가스 절연 |
||
|
작동 압력 |
0.35Mpa-0.45Mpa |
||
|
차원 |
270×270×615 |
||
|
체중(kg) |
21kg |
||
|
작동 온도 |
-20˚C~ +50˚C |
||
특징:
◆마이크로컴퓨터 통제 채택강한 모듈식 구조간섭 방지 능력 및높은 자동성그리고안정적인 성능.
◆매개변수 설정, 작업 프로세스 및 문제 표시가 LED 화면에 표시됩니다.
◆독립적인 에이징 키는 다음을 위해 설계되었습니다. 기계 노화편리하게.
◆아르 자형냉각 시간에 대한 방열 시간은 1:1입니다.
◆컨트롤러는 X선 발생기의 유형을 자동으로 인식할 수 있습니다.
◆방수 및 방진 컬러 패널과 디지털 사운드 키보드를 도입하여 노출 매개변수를 신속하고 정확하게 선택합니다.
◆계측기를 사용하여 안전을 보장하십시오. 과전압, 저전압,
과전류, 저전류 및 과열 보호 장치.
◆독특한안전 잠금장치는디자인된방사선 손상으로부터 작업자를 보호합니다.
◆더 넓은 범위의 KV 값을 채택하고 짧은 방사선 범위의 어려움 문제를 해결합니다.
◆노출 지연 기능 ------t작업자의 안전을 위해 지연 시간을 10분 미만으로 설정할 수 있습니다.
◆다양한 발전기와 일치하여 안정적으로 작동합니다.
◆노출횟수는 누적될 수 있습니다.
(장치가 준비된 후, 그러나 그 전에"ON" 키를 누르면 "A" 키(지연 키)를 세 번 눌러 노출 수를 확인할 수 있으며 p다시 돌아가려면 아무 키나 누르십시오.)
◆여광선 경고등의 출구와와이어 연결 단자문 기계 연동.(도어-기계 인터록 - 리드 도어가 열리면 장비가 자동으로 고전압을 차단하여 작업자를 보호합니다)
일반 배송
|
방향성 세라믹 X선관 |
1개 |
|
|
발전기 |
1세트 |
|
|
고전압이 케이블에 연결됩니다. |
1개 |
25미터 |
|
제어 장치 |
1세트 |
|
|
전원 케이블 |
1개 |
10미터 |
|
접지 케이블 |
1개 |
5미터 |
|
부속품 |
1세트 |
|
|
(포함: 알람 램프 1개, 리드 레터 1개, 필름 다크 카세트 5개, 강화 스크린 5개, 와이어 투과도계(IQI) 1세트, 퓨즈 1개) |
||
옵션 액세서리:
테스트 플랫폼, IQI/와이어 침투도계, 리드 문자/숫자, 리드 테이프, 카세트, 리드 스크린, 개인 선량계, 필름 뷰어, 농도계, 필름 현상기, 암실 조명, RT 교정 블록 등
