제품 상세 정보:
|
| 측정 범위(MM): | 2.5 ～ 10000 | 수직 선형성 오류: | 3% 이하 |
|---|---|---|---|
| 수평 선형성 오류: | ≤0.1% | 주파수 범위(MHz): | 0.5 20 |
| 게인(dB): | 0 ～ 110 | 재료 속도(m/s): | 1000 ～ 9999 |
| 강조하다: | 산업적 초음파 결함 탐지기,보정 기능이 있는 초음파 결함 탐지기,비디오 녹화 기능이 있는 비파괴 검사 장비 |
||

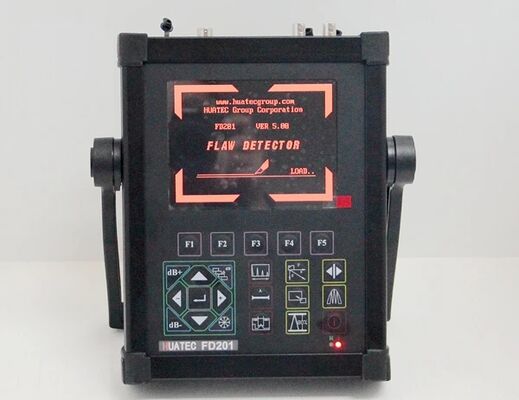

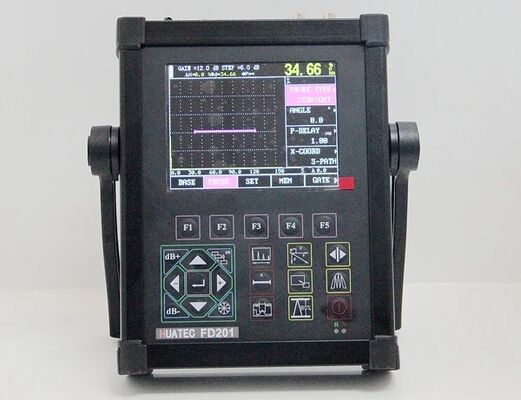

FD201 산업용 초음파 탐상기 (자동 보정 및 비디오 녹화 기능)
생산 정보:
·자동 보정, 자동 게인
·테스트 과정 자동 비디오 녹화 및 재생
·DAC AVG & B 스캔, AWS 기능, 6dB DAC
·고속 캡처 및 매우 낮은 노이즈
·견고한 금속 하우징 (IP65)
·밝은 환경에서도 높은 명암비로 파형 보기
·강력한 PC 소프트웨어 및 Excel로 보고서 내보내기 가능
| 주요 기술 지표: |
|
제목
|
매개변수
|
제목
|
매개변수
|
|
측정 범위(mm)
|
2.5 ~ 10000
|
측정 모드
|
단일, 이중, 관통
|
|
수직 선형 오차
|
≤3%
|
거부
|
0~80%
|
|
수평 선형 오차
|
≤0.1%
|
펄스 변위(μs)
|
-20 ~ +3400
|
|
감도 여유
|
60dB
|
제로(μs)
|
0.0 ~ 99.99
|
|
펄스 변위
|
32dB
|
포트 유형
|
BNC
|
|
해상도
|
≥40
|
작동 온도 (℃)
|
-20~50
|
|
주파수 범위(MHz)
|
0.5 ~ 20
|
가로x세로x두께(mm)
|
240×180×50
|
|
게인(dB)
|
0 ~ 110
|
무게(kg)
|
1.8
|
|
재료 속도(m/s)
|
1000 ~ 9999
|
특징 :
· 트랜스듀서 제로 오프셋 및/또는 속도 자동 보정;
· 자동 게인, 피크 홀드 및 피크 메모리;
· 정확한 결함 위치(깊이 d, 레벨 p, 거리 s, 진폭, sz dB, φ) 자동 표시;
· 세 가지 직원 게이지(깊이 d, 레벨 p, 거리 s) 자동 전환;
· 100개의 독립적인 설정, 임의 기준 입력 가능, 테스트 블록 없이 현장에서 작업 가능;
· 300개의 A 그래프 및 30000개의 두께 값 대용량 메모리.
· B 스캔;
· RS232 포트/ USB, PC와 쉬운 통신;
· 내장 소프트웨어 온라인 업데이트 가능;
· 리튬 배터리, 최대 10시간 연속 작업 시간;
· 기타 보조 기능;
· 디스플레이 동결;
· 자동 에코 정도;
· 각도 및 K 값;
· 시스템 매개변수 잠금 및 해제 기능;
· 절전 및 화면 보호기;
· 전자 시계/달력;
· 두 개의 게이트 설정 및 경보 표시;
· 고속 캡처 및 매우 낮은 노이즈;
· DAC, AVG, B 스캔; 견고한 금속 하우징 (IP65);
· 테스트 과정 자동 비디오 녹화 및 재생;
· 밝은 직사광선부터 완전한 어둠까지 높은 명암비로 파형을 볼 수 있으며 모든 각도에서 쉽게 읽을 수 있습니다.
표준 배송:
디지털 초음파 탐상기 본체
2.5MHz-φ20 직선 프로브
4MHz-8x9mm, 60도 앵글 프로브
4A/9V 전원 어댑터
프로브 연결 케이블 (BNC to Lemo 00)
프로브 연결 케이블 (BNC to Lemo 01)
사용 설명서
휴대용 케이스
