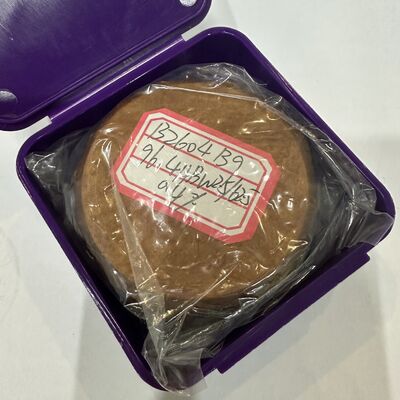

브리넬 경도 블록 HBW 표준 참조 블록 경도 시험기 교정용

브리넬 경도 블록 HBW 표준 참조 블록 경도계 교정용

브리넬 경도 블록은 브리넬 경도계를 교정하는 데 사용되는 표준 시험 블록입니다. 경도값(HBW)은 압입 직경을 측정하여 계산됩니다. 주요 정보는 다음과 같습니다. 핵심 특징 및 매개변수

1. 시험 원리
경질 합금 볼 압입자(직경 D = 2.5/5/10mm)에 시험력(예: 306N - 3000kgf)을 가하고 유지 시간은 10~35초입니다. 그런 다음 압입 직경 d를 측정하고 계산 공식은 다음과 같습니다.
HBW = 0.102 × (2F) / [πD(D - √(D² - d²))]
경도값 범위: 8 - 650 HBW. 상한을 초과하는 경우 로크웰 경도계를 대신 사용해야 합니다.
2. 비파괴 시험 위치
압입이 크고(일반적으로 0.24D - 0.6D) 미세 손상 시험입니다. 완성품이나 얇은 재료(두께는 압입 깊이의 8배 이상이어야 함)에는 적용할 수 없습니다. 조립 재료, 복합 재료 등의 거친 입자 재료의 거시적 경도 평가에 적합합니다.
3. 스케일 선택
· HBW10/3000: 강철, 니켈 기반 합금 (95 - 650 HBW)
· HBW10/1000: 알루미늄 합금, 구리 합금 (31 - 218 HBW)
· HBW5/250: 얇은 부품 또는 연질 금속
4. 최신 표준 및 사양
· GB/T 231.1-2018: 시험 방법 (2009년 버전 대체)
· GB/T 231.3-2022: 표준 경도 블록 교정 (국가 시험기 표준 위원회 관할)
· 교정 요구 사항: 표면 거칠기 ≤ Ra 0.8μm, 인접한 압입 사이의 중심 거리는 압입 직경의 3배 이상입니다. 실제 주의 사항
· 샘플 요구 사항: 표면은 평평하고 기름 얼룩이 없어야 하며, 두께는 10mm 이상이어야 합니다(후면 변형 방지). 시험 표면은 바닥 표면과 평행해야 합니다.
· 장비 교정: 매일 표준 블록을 사용하여 5개의 지점을 사전 압착합니다. 오차가 한계를 초과하면 교정이 필요합니다(예: 압입 직경 측정 오차 ≤ 1%).
· 제한 사항:
· 다른 스케일의 결과는 직접 비교할 수 없습니다(예: HBW10/3000 및 HBW5/250).
· 경도값을 로크웰 또는 비커스 경도로 정확하게 변환할 수 없습니다(ASTM E140 참조, 고객 확인 필요). 산업 응용 시나리오
· 적용 분야: 거친 입자 재료의 주물, 단조품, 어닐링/노멀라이징 강 등의 배치 검사.
· 대안 솔루션: 완성품 또는 얇은 재료의 경우 표면 로크웰 경도(비파괴) 또는 미세 영역 비커스 경도(미세 영역) 사용을 권장합니다. > 현장 신속 감지가 필요한 경우 리브 경도계를 사용하여 휴대용 측정이 가능하지만 탄성 계수 간섭 오류가 있습니다(결과는 일반적으로 낮음). 주의해서 사용해야 합니다.
