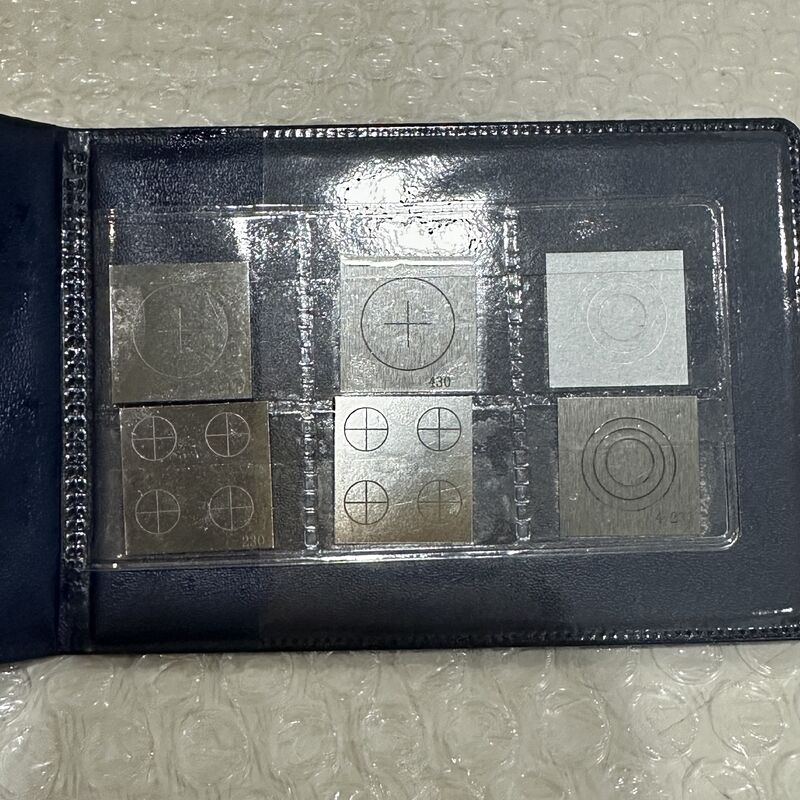

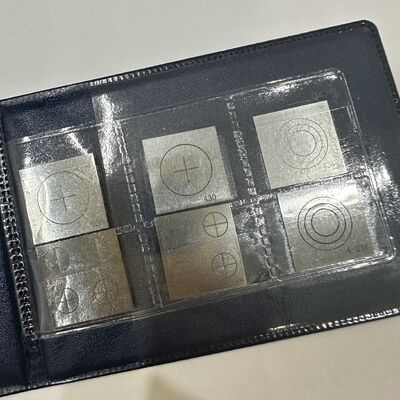

MPI 검사를 위한 QQI 가변 깊이 결함 심 품질 관리 지표

검사 항목

시험 조건, 방법 및 요구

색상

금속 표면은 밝은 은, 썩지 않습니다.

단순함

시험 조각을 벗은 보드 위에 놓아 완전히 평행합니다. 마찰이 없습니다. burks.the 표면의 거칠성 RA는 0.8mm입니다.

잎 철의 크기와 절단 구간

밀스케일로 테스트된 시험 조각의 측면 길이는 0.75in × 0.75in입니다.

시험 조각 CX-230의 평균 두께는 0.002in입니다.

인공 결함 기호 (o) 와 정밀 현미경으로 테스트 된 기호 (+) 는 모두 시험 조각의 중앙에 있습니다.

기호의 지름은 0.507인치이고 기호는 0.25인치입니다.

시험 조각 CX-230의 두께는 0.002in입니다.

구간 깊이는 0.0008in, 구간 너비는 0.007in입니다.

품질

물리학과 화학 테스트 결과 금속은 1005 스틸 파크 전자기 순수한 철판으로 만들어졌습니다.

원료의 분석 결과는 GB6985의 규칙에 부합합니다.

검사 항목

시험 조건, 방법 및 요구

색상

금속 표면은 밝은 은, 썩지 않습니다.

단순함

시험 조각을 벗은 보드 위에 놓아 완전히 평행합니다. 마찰이 없습니다. burks.the 표면의 거칠성 RA는 0.8mm입니다.

잎 철의 크기와 절단 구간

밀스케일로 검증된 시험 조각의 측면 길이는 0.75in × 0.75in입니다. 시험 조각 CX-430의 평균 두께는 0.004in입니다.인위적 결함 기호 (o) 와 정밀 현미경으로 테스트 된 기호 (+) 는 모두 시험 조각 중앙에 있습니다.기호 4의 지름은 0.507인치이고 기호 2+2는 0.25인치입니다.

시험 조각 CX-430의 두께는 0.004in.the 굴곡 깊이는 0.0012in입니다,

갈래의 폭은 0.007in입니다.

품질

물리학과 화학 테스트 결과 금속은 1005 스틸 파크 전자기 순수한 철판으로 만들어졌습니다.

원료의 분석 결과는 GB6985의 규칙에 부합합니다.

검사 항목

시험 조건, 방법 및 요구

색상

금속 표면은 밝은 은, 썩지 않습니다.

단순함

시험 조각을 벗은 보드 위에 놓아 완전히 평행합니다. 마찰이 없습니다. burks.the 표면의 거칠성 RA는 0.8mm입니다.

잎 철의 크기와 절단 구간

밀스케일로 테스트된 시험 조각의 측면 길이는 0.75in × 0.75in입니다. 시험 조각 3C2-234의 평균 두께는 0.002in입니다.정밀 현미경에 의해 테스트 인공 결함 세 가지 모두 시험 조각의 중심에 있습니다.

크기의 지름은 0.507인치입니다.

중간 크기는 0.383인치, 작은 크기는 0.258인치,

시험 조각 3C2-234, 크기가 큰, 두께:00.002인치

굴곡 깊이:0.0004in, 굴레 너비:00.007in,

중간 크기:00.002in, 굴곡 깊이:

00.0006인치, 굴레 너비:00.007인치, 작은 크기로,

두께:00.002인치, 굴곡 깊이:00.0008in,

구간 너비:00.007인치

품질

물리학과 화학 테스트 결과 금속은 1005 스틸 파크 전자기 순수한 철판으로 만들어졌습니다.

원료의 분석 결과는 GB6985의 규칙에 부합합니다.
