MRT 테스트 자기 로프 강선 로프 결함 탐지기 HRD-100 마모 결함 탐지 장치

MRT 자기 로프 테스팅 강선 결함 검출기HRD-100및 마모 결함 검출 장치

1. 사양

표준: GB/T21837-2008, ASTM E1571-2001 (강자성 강선 전자기 검사 표준 사양), GB/T5972-2006/ISO 4309:90, GB8918—2006

검출 범위: Φ1.5—300 mm (센서 선택에 따라 다름)
센서와 강선 간 상대 속도: 0.0—6.0 m/s 최적 선택: 0.3—1.5 m/s
가이드 슬리브와 강선 간 최적 간격: 2—6 mm, 허용 간격: 0—15mm

출력 파일 형식: 워드 파일 출력

경보: 음향 및 광학 경보
단선 위치(LF) 검출
정성적 판단 정확도: 99.99%
정량적 평가
민감도 반복 오차: ±0.055%
표시 오차: ±0.2%
위치 검출 오차 (L): ±0.2%
전원: 5V 컴퓨터 전원 공급
센서 무게: < 10kg (일반 센서)

환경 온도 -10℃~40℃

기압: 86~106Kpa

상대 습도: ≤85%

강선 컴퓨터 검출기용 Windows 시스템은 DOS 소프트웨어 이론과 실시간 디스플레이 경보의 지도 이념을 기반으로 Visual Basic 6.0 프로그래밍 언어를 사용하여 컴파일된 GB 시스템 갱신 제품입니다.

이 시스템의 하드웨어 부분은 국내외 고급 자기 센서와 독립적으로 연구 개발된 샘플링 모듈을 통합하여 RS232 (또는 USB) 메인 라인 구동을 통해 데이터를 컴퓨터에 직접 저장합니다.

이 시스템의 소프트웨어 부분은 웨이블릿 변환 분석을 기반으로 Visual Basic 6.0 프로그래밍 언어를 사용하여 컴파일되었습니다. 데이터 수집 및 제어, 데이터 분석, 데이터 표시, 데이터 저장 등의 기능을 달성합니다. DOS 소프트웨어 기능에 시각적 특성을 추가하고, 고유한 추세 추적 방식을 통해 데이터 신호와 그 변화 상황을 지속적으로 동적으로 관찰하고 실시간으로 얻은 결과를 표시하며 경보를 울립니다. 소프트웨어에 자동 평가 기능이 추가되었습니다. 부분 결함 표시에는 단면적 및 총 단면적 비율이 증가했습니다. 소프트웨어는 Windows와 완벽하게 호환되며 사용자의 관성 작동에 적합하며 워드 파일 형식으로 검사 보고서를 생성합니다.

이 시스템 소프트웨어는 강선 컴퓨터 검출기 DOS 소프트웨어 샘플링 데이터 형식과 호환되며 이를 분석 처리할 수 있습니다.

Windows 시스템은 독립적인 운영 절차와 안전 검사 시스템을 채택하여 각 종류의 최신 컴퓨터에 편리하게 적합하며 일련의 검사 절차를 완료합니다.

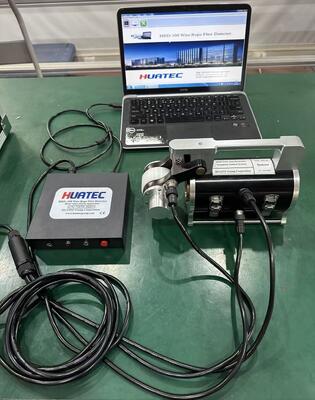

2. 시스템 구성

3. 센서 소개

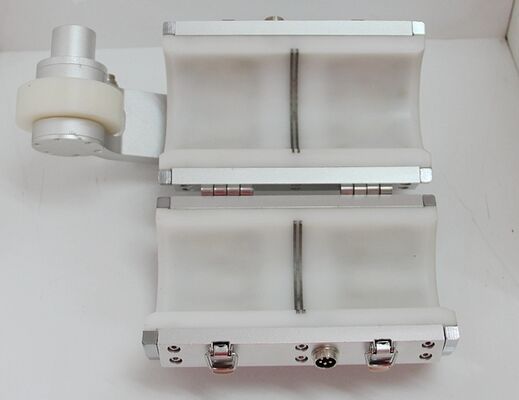

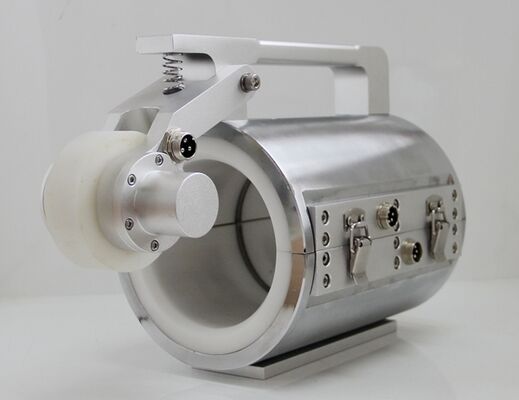

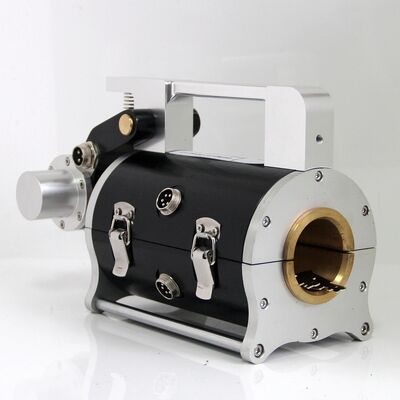

자기 센서: 센서는 변위 측정기 (리드 휠, 엔코더), 자화 장치 및 샘플링 조직으로 구성됩니다. 시스템이 활성화된 후, 강선과 상대적인 움직임을 통해 신호를 수집할 수 있습니다.

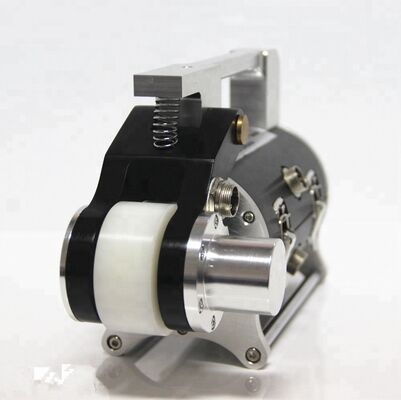

변위 측정기: 리드 휠이 한 바퀴 회전하면 광전 엔코더가 샘플링 지침 펄스를 출력하여 균등한 간격 샘플링을 실현합니다.

자화 장치: 강선과 상대적인 움직임을 할 때 강선의 축 방향 자화를 완료합니다.

샘플링 조직: 강선과 센서가 상대적인 움직임을 할 때 샘플링 채널을 구성하는 홀 소자가 강선 자기 누설 변화 상태를 시뮬레이션 전압 신호로 변환합니다.

4. HUATEC 실시간 경보 장치

HUATEC 실시간 경보 장치는 휴대용 다목적 데이터 수집 장치로, RS232 전송선을 통해 변환된 데이터 신호를 컴퓨터로 전송 및 저장하고, 컴퓨터 CPU의 강력한 기능을 활용하여 온라인 실시간 처리 분석을 수행하며, 사전에 설정된 등가 임계값에 따라 실시간 경보를 울립니다. 센서 전원 공급을 위한 리튬 배터리 팩 1세트, 출력은 5V입니다. 충전 및 전원 스위치를 공급할 수 있는 추가 충전 포트가 있습니다.

5. 소프트웨어 소개

그림 3 주요 기능 항목

6. 센서 옵션
