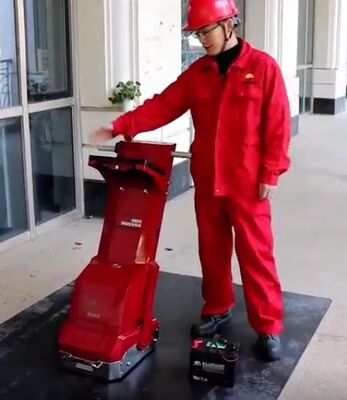

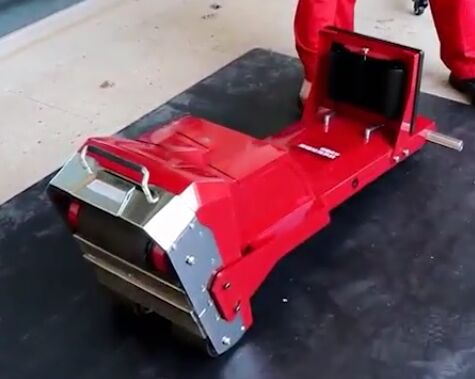

수직 저장 탱크 바닥을 위한 HMFL-M900 자기 플럭스 누출 감지 트롤리

2.1 시스템 호스트 성능 지표:

2.1.1 호스트 디스플레이 12.1인치 산업용 용량 터치 스크린 온-인-원 기계, CPU 인텔 코어 I7, 8GB DDR3 메모리, 128GB 솔리드 스테이트 드라이브, 초얇은 마그네슘 알루미늄 껍질 포장 디자인,팬 없는 냉각 시스템, USB 인터페이스를 이용한 이동 부품 저장, 데이터 교환 및 신호 전송

2.1.2 배터리 레벨을 실시간으로 표시하는 기능을 갖는다.

2.1.3 데이터를 저장하고 재생할 수 있다.

2.1.4 배터리 작동시간: 12V 33Ah 배터리는 10시간 동안 연속 작동을 보장할 수 있다.

2.2흥분 감지 장치의 성능 지표:

2.2.1 작동 원리: 통합된 자기 흐름 누출 비파괴 테스트, 자기 흐름 누출 신호 획득 및 처리 및 지능형 데이터 분석

2.2.2 자석화 방법: 네오디엄 철보론 영구 자석화

기기에는 96개의 신호 입력 채널이 있습니다.

★2.2.4 스캔 너비 300mm

★2.2.5 시험 두께:6~20mm,

2.2.6 6mm의 비철자기 물질을 뚫을 수 있다.

2.2.7 흥분 탐지 채널 단위는 누출 자기 신호를 탐지하기 위해 터널 자기 저항 (TMR) 기술을 채택합니다. 홀 센서와 비교하면TMR 자기 센서는 5~6배 더 민감합니다., 우수한 열 안정성, 높은 신호 소음 비율

2.2.8 자기 센서 배열 사이의 거리는 10mm이며, 이동 엔코더는 1.5mm의 움직임마다 데이터를 수집한다.

★2.2.9 감지 민감도: 벽 두께 20% 감소 ( 두께: 6-16mm)

벽 두께의 40% 감소 (16.5~20mm 두께)

★2.2.10 단일한 결함을 빠르게 찾아낼 수 있고 위치 정밀도는≤5mm

★2.2.11 상부면과 하부면의 부식 결함을 구별할 수 있다.그리고 탱크 바닥 판의 상부와 하부 표면에 부식 위치와 크기의 분포를 결정할 수 있습니다..

2.3 구동 장치의 성능 지표

2.3.1 드라이브 모드: 200W DC 브러쉬리스모터운전용 또는 수동 운전용으로 자유롭게 전환할 수 있습니다.

2.3.2 모터 드라이브 시스템은 각 작업자의 필요에 따라 속도를 조절할 수 있는 속도 조절 기능을 가지고 있으며, 작업자의 노동 강도를 줄일 수 있다.

2.3.3 감지 속도: 속도는 0에서 0.6m/s까지 조절할 수 있다.

2.4 시스템 소프트웨어의 성능 지표 (데이터 획득 소프트웨어, 데이터 분석 소프트웨어 및 그래픽 처리 소프트웨어):

2.4.1 소프트웨어 시스템은 순수 중국어로 표시되어 있으며 탱크 바닥 판 전체를 빠르고 포괄적으로 감지하여 부식 여부를 판단하고 부식 정도를 결정할 수 있습니다.실시간 데이터 수집이 가능합니다., 표시, 분석, 저장 및 재생, 뿐만 아니라 데이터 편집. 그것은 자동으로 탱크 바닥 지도, 전체 탱크 조회, 단일 보드 조회, 반지판을 추가,그리고 결함 임계 값과 연속 검출 모드를 사용하여 실시간으로 표시하고 분석 할 수 있습니다.;

★2.4.2 탐지 작업 중 오류를 처리할 수 있는 독립적인 PC 데이터 처리 소프트웨어, 탐지 데이터를 효율적으로 처리하는그리고 사무실 데스크톱 컴퓨터와 노트북 컴퓨터의 다양한 모델에 적응 할 수 있습니다;

2.4.3 윈도우 플랫폼을 이용한 PC 플랫폼에서 데이터 획득 소프트웨어와 분석 소프트웨어를 실행한다.시스템 보고 소프트웨어는 자동으로 전체 탱크 바닥 판의 검출 결과를 그래픽 방식으로 표시 할 수 있습니다.부식 부위를 파악하고 부식 정도를 구분하기 위해 다른 색을 사용하십시오.

2.4.4 저장 탱크의 혹독한 환경에서도 쉽게 작동할 수 있도록 견고하고 내구적인 촉각에 민감한 산업용 컴퓨터가 장착되어 있습니다. 실시간 데이터 수집, 저장, 표시,그리고 분석, 시스템 데이터 획득 소프트웨어는 모든 누출 자기장 신호를 얻을 수있을뿐만 아니라 결함의 특정 위치와 부식 정도를 실시간으로 표시 할 수 있습니다.

2.4.5 탱크 바닥판 전체에 대한 자동 검출 보고서를 생성하고, 탱크 전체와 단일 판 사이의 결함을 계산할 수 있는 패치 기능을 설계하고 추가한다.그리고 전체 탱크와 단일 판을 비교;

★2.4.6 운영 소프트웨어의 다국어 설정, 선택 (간단, 전통, 영어)

2.5 기능 지표:

★2.5.1 기기 손잡이에는 접는 기능이 있어 접은 후 떠있는 지붕 탱크를 감지할 때 떠 있는 지붕 지지 막대를 피할 수 있으며, 탐지 맹점을 줄일 수 있다.

★2.5.2 새로운 LED 전면 및 후면 방향 집중 조명 기능전진 및 후진 방향을 감지하고 탱크의 탐지등이 충분하지 않을 때 바닥판을 명확하게 보이게 할 수 있습니다.;

2.5.3 장치는 배터리를 교체할 때 전기 불꽃으로 인한 사고를 방지할 수 있는 전기 불꽃 제거 기술을 갖추고 있다.

2.5.4 독보적인 수압 막대기 지원 방법을 채택하면 저장 탱크 안의 검사 작업 중에 노동 강도를 크게 줄일 수 있다.

2.5.5 최신 세대의 하드웨어 회로 제어 시스템을 채택하고 각 회로 부품을 모듈화하고 격리하여 제품의 안정성을 향상시킵니다.그리고 기기 조작 중에 수동 오작동의 위험을 줄이십시오..

2.6 다른 성능 지표:

2.6.1 기기 무게: 65kg를 초과하지 않음

2.6.2 포장 상자: IATA 국제 항공 운송 표준을 충족합니다.
