제품 상세 정보:
|
| 표준: | EN462-5 및 ASTM E2002 옵션 | 1D에서 3D로: | 텅스텐(W) 와이어(순도 ≥ 99.90%) |
|---|---|---|---|
| 4D에서 13D로: | 백금(Pt) 와이어(순도 ≥ 99.95%) | ||
| 강조하다: | 텅프렌-플래티넘 IQI 침투계,듀플렉스 와이어 타입 IQI 침투 측정기,정밀 방사선 검사 침투 측정기 |
||

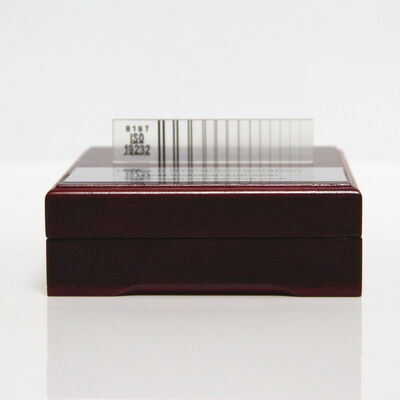

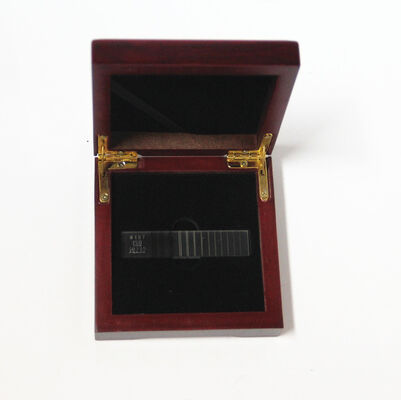

13 세트 정밀 텅스텐-플래티넘 필라멘트 듀플렉스 와이어 타입
듀얼 와이어 IQI는 13개의 정밀 텅스텐-플래티넘 와이어 세트를 사용해서방사선 사진의 전체 이미지 흐름을 직접 정량화 (U = 2d) 하고 공간 해상도 (SRb = d)그것은 NDT 영상 시스템의 성능을 평가하기위한 금 표준 도구입니다.
표준: EN462-5 및 ASTM E2002 선택 사항
|
유선 |
명목 전선 다이어 |
와이어 다이아, 왼쪽으로 |
거리 |
와이어 다이아, 맞아요 |
|
1D |
00.800 ± 0.020 |
0.800 |
0.798 |
0.804 |
|
2D |
00.630 ± 0.020 |
0.632 |
0.635 |
0.633 |
|
3D |
00.500 ± 0.020 |
0.502 |
0.506 |
0.504 |
|
4D |
00.400 ± 0.010 |
0.401 |
0.403 |
0.401 |
|
5D |
0.320 ± 0.010 |
0.323 |
0.321 |
0.320 |
|
6D |
00.250 ± 0.010 |
0.252 |
0.255 |
0.253 |
|
7D |
00.200 ± 0.010 |
0.200 |
0.199 |
0.202 |
|
8D |
00.160 ± 0.010 |
0.163 |
0.161 |
0.164 |
|
9D |
0.130 ± 0.005 |
0.130 |
0.134 |
0.128 |
|
10D |
00.100 ± 0.005 |
0.097 |
0.102 |
0.099 |
|
11D |
00.080 ± 0.005 |
0.080 |
0.082 |
0.079 |
|
12D |
00.063 ± 0.005 |
0.064 |
0.062 |
0.065 |
|
13D |
00.050 ± 0.005 |
0.049 |
0.052 |
0.051 |
이중 와이어 13 그룹 (1D ~ 13D): 지름은 0.80mm (1D) 에서 0.05mm (13D) 로 감소합니다.
1D ~ 3D: ** 텅프스텐 (W) ** 와이어 (순도 ≥ 99.90%)
4D ~ 13D: **플래티넘 (Pt) ** 와이어 (순도 ≥ 99.95%)
키 설계: 와이어 간격 = 와이어 지름 (d)
포장: 흡수력이 낮은 플라스틱 기판에 삽입하여 철자 쌍의 병렬성과 정확한 거리를 보장합니다.
