제품 상세 정보:
|
| 표준: | EN462-5 및 ASTM E2002 옵션 | 1D에서 3D로: | 텅스텐(W) 와이어(순도 ≥ 99.90%) |
|---|---|---|---|
| 4D에서 13D로: | 백금(Pt) 와이어(순도 ≥ 99.95%) | ||
| 강조하다: | ダブルワイヤー画像品質インジケータ,タングステン白金ワイヤー NDT 装置,非破壊検査ワイヤーインジケータ |
||

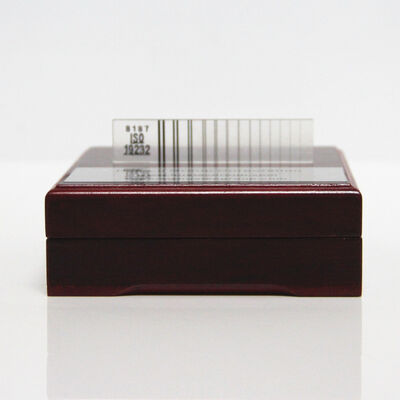

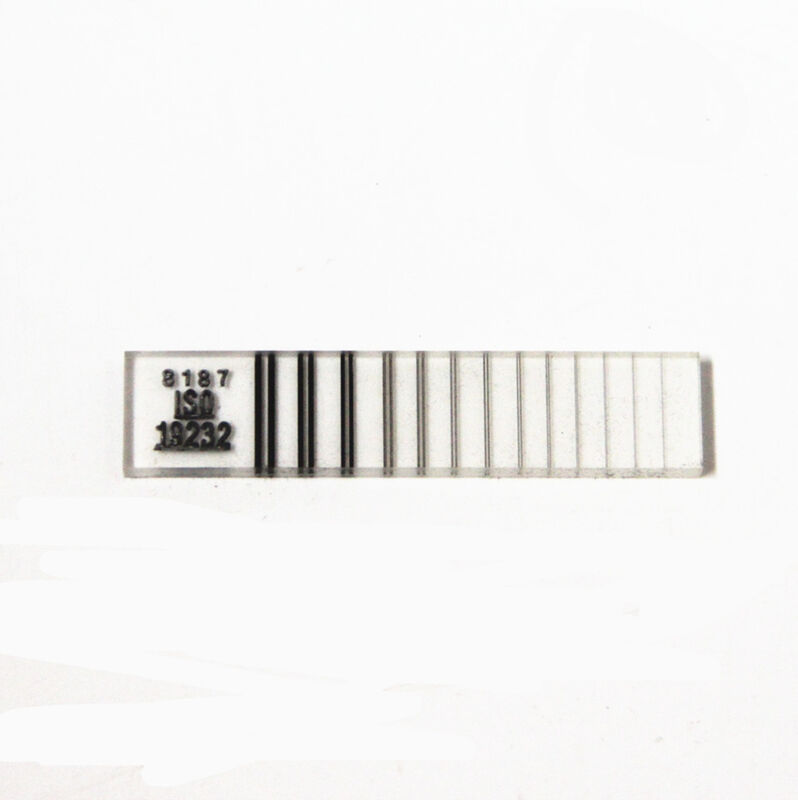

이중 와이어 이미지 품질 지시계 텅스텐 백금 와이어
이중 와이어 IQI는 13세트의 정밀한 텅스텐-백금 와이어를 사용하여 "선명함 → 불분명함"의 이미징 한계를 달성하며, 방사선 이미지의 총 이미지 흐림(U = 2d) 및 공간 해상도(SRb = d)를 직접 정량화합니다. NDT 이미징 시스템의 성능을 평가하는 표준 도구입니다.
표준: EN462-5 및 ASTM E2002 선택 사항
|
와이어 |
공칭 와이어 직경 |
와이어 직경 왼쪽 |
거리 |
와이어 직경 오른쪽 |
|
1D |
0.800 ± 0.020 |
0.800 |
0.798 |
0.804 |
|
2D |
0.630 ± 0.020 |
0.632 |
0.635 |
0.633 |
|
3D |
0.500 ± 0.020 |
0.502 |
0.506 |
0.504 |
|
4D |
0.400 ± 0.010 |
0.401 |
0.403 |
0.401 |
|
5D |
0.320 ± 0.010 |
0.323 |
0.321 |
0.320 |
|
6D |
0.250 ± 0.010 |
0.252 |
0.255 |
0.253 |
|
7D |
0.200 ± 0.010 |
0.200 |
0.199 |
0.202 |
|
8D |
0.160 ± 0.010 |
0.163 |
0.161 |
0.164 |
|
9D |
0.130 ± 0.005 |
0.130 |
0.134 |
0.128 |
|
10D |
0.100 ± 0.005 |
0.097 |
0.102 |
0.099 |
|
11D |
0.080 ± 0.005 |
0.080 |
0.082 |
0.079 |
|
12D |
0.063 ± 0.005 |
0.064 |
0.062 |
0.065 |
|
13D |
0.050 ± 0.005 |
0.049 |
0.052 |
0.051 |
이중 와이어 13세트 (1D ~ 13D): 직경은 0.80mm (1D)에서 0.05mm (13D)로 감소합니다.
1D ~ 3D: **텅스텐(W)** 와이어 (순도 ≥ 99.90%)
4D ~ 13D: **백금(Pt)** 와이어 (순도 ≥ 99.95%)
주요 설계: 와이어 간격 = 와이어 직경 (d)
포장: 와이어 쌍의 평행도와 정확한 간격을 보장하기 위해 저흡수성 플라스틱 기판에 내장됩니다.
