제품 상세 정보:
|
| 재료: | 고탄성 고무 | ||
|---|---|---|---|
| 강조하다: | NDT를 위한 구마 펄드 어플리케이터,전구와 함께 자기 입자 테스트 응용기,비파괴적 테스트를 위한 건조 분말 응용기 |
||

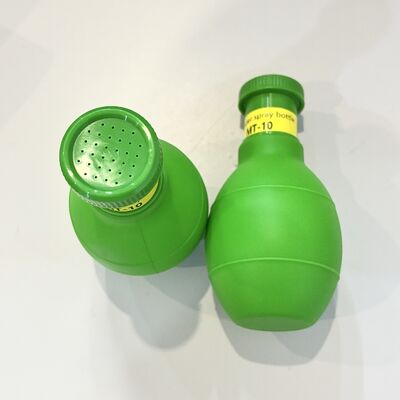

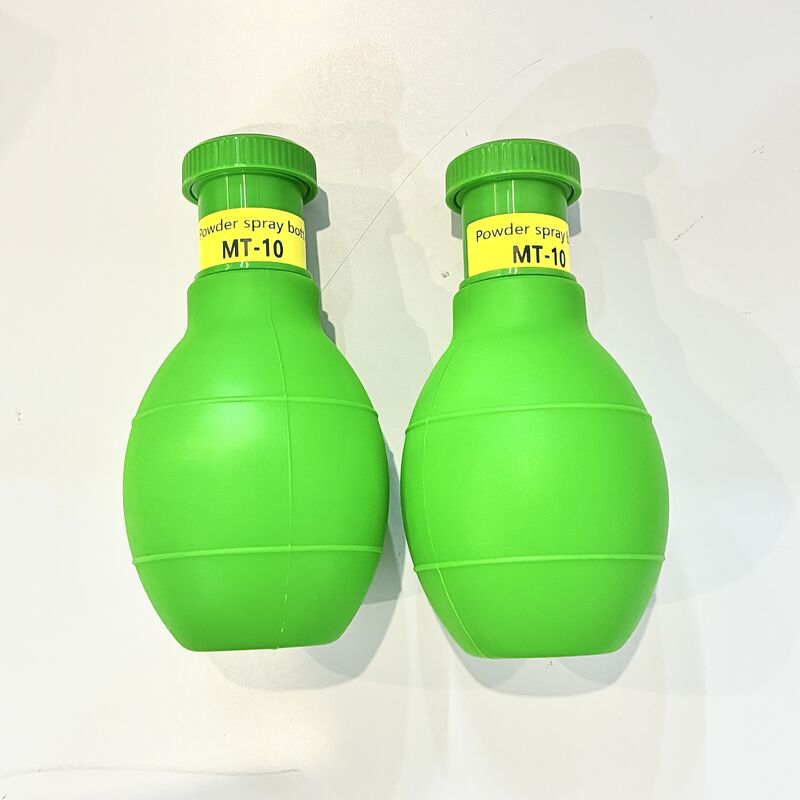

고무 볼 건식 분말 도포기 (자분 탐상용)
고무 볼 건식 분말 도포기(Bulb Dry Powder Applicator)는 공기압 차이의 물리적 원리를 이용한 간단한 수동 분말 살포 도구입니다. 비파괴 검사(NDT), 의료, 해충 방제 등 다양한 분야에서 널리 사용됩니다. 핵심 기능은 고무 볼을 짜서 공기 흐름을 생성하고, 이 공기 흐름이 건식 분말을 불어내어 대상 표면에 고르게 도포하는 것입니다.
I. 핵심 구조 (NDT 자분 살포 볼을 예로 들면)
- **고무 볼 (Bulb)**: 탄성이 높은 고무 재질로, 장치의 동력원 역할을 합니다. 압축 시 공기 흐름을 생성하고, 놓으면 공기실로 자동으로 복귀합니다.
- **분말 저장실/튜브 본체**: 건식 자분, 분말 및 기타 분말 재료를 적재하는 내부 공간입니다.
- **분사 헤드/노즐**: 여러 개의 구멍(예: 32개의 φ0.9mm 작은 구멍)이 있는 전면부로, 공기 흐름을 분산시키고 균일한 분말 살포를 보장하여 막힘을 방지합니다.
- **일방향 밸브/통기 구조**: 일부 모델에는 일방향 밸브가 내장되어 있어 공기가 한 방향으로만 흐르도록 하여 분말 역류를 방지하고 압축 시마다 안정적인 분말 배출을 보장합니다.
II. 상세 작동 원리 (4단계 주기)
| 1. 분말 적재 | 노즐 또는 분말 주입구를 열고, 분말 저장실에 건조하고 뭉치지 않은 건식 분말(예: 자분, 의약품 분말)을 적재합니다. 단단히 밀봉합니다. |
| 2. 고무 볼 압착 (가압 분말 주입) | - 고무 볼을 강하게 손으로 짜면 볼 내부 부피가 급격히 감소하고 내부 압력이 빠르게 상승하여 외부보다 높은 양압이 생성됩니다. - 고압 공기 흐름이 분말 저장실을 아래로 충격하여 분말 입자가 부유하고 흐르게 합니다. 공기 흐름이 분말을 노즐을 통해 운반하고 분사 구멍에서 균일하게 분사되어 공작물/대상 표면을 덮습니다. |
| 3. 고무 볼 놓기 (음압 흡입) | - 놓으면 고무 볼이 탄성으로 인해 원래 모양과 크기로 복귀하여 내부에 순간적인 음압/진공이 생성됩니다. - 외부 공기가 노즐 또는 흡입구를 통해 한 방향으로 흘러 들어가 내부 압력을 보충합니다. 동시에 분말이 역류하는 것을 방지하고 막힘을 피합니다. |
| 4. 주기적 작동 | "짜기 - 놓기" 과정을 반복하여 맥동하는 공기 흐름을 지속적으로 생성하여 건식 분말의 연속적이고 제어 가능한 살포를 달성합니다. |
III. 원리 및 특징
- **순수 기계식, 전원 불필요**: 고무 탄성과 압력 차이에 전적으로 의존하므로 구조가 간단하고 고장률이 낮으며 비용이 매우 저렴합니다.
- **높은 제어성**: 짜는 힘으로 분말 배출량과 살포 거리를 제어할 수 있습니다. 가볍게 누르면 소량, 강하게 누르면 대량이 배출되어 국부적인 정밀 살포에 적합합니다.
- **광범위한 적용성**: 건식 미세 분말(자분, 의약품 분말, 살충제 분말 등)에 적합하며, NDT(비파괴 검사)에서 자분 탐상용 건식 분말 도포에 자주 사용됩니다.
- **쉬운 유지보수**: 복잡한 부품이 없습니다. 막혔을 경우 노즐을 청소하면 반복적으로 재사용할 수 있습니다.
IV. NDT 시나리오 적용
자분 탐상에서 공작물이 자화된 후, 결함은 **누설 자장**을 생성합니다. 이 도구로 건식 자분을 균일하게 살포하면, 분말이 누설 자장에 의해 흡인 및 집적되어 균열 및 기공과 같은 표면/표면 근처 결함을 명확하게 드러내며, 흑광/백광 관찰의 도움으로 검사를 완료할 수 있습니다.
