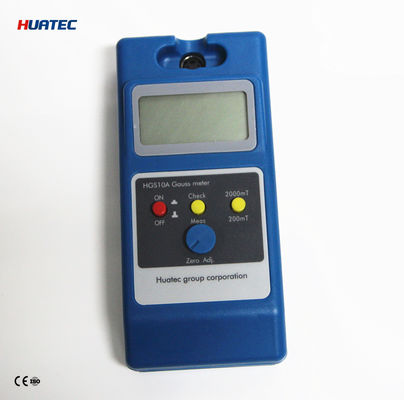

HGS-10A 광대역 디지털 테슬라 미터 (LCD 디스플레이, DC 자기장 측정용)

HGS-10A 광대역 디지털 테슬라 미터 (LCD 디스플레이, DC 자기장 측정용)

요약

HGS-10A 휴대용 디지털 테슬라 미터, DC 자기장, AC 자기장, 방사 자기장, 잔류 자기장, 지구 자기장 등 다양한 자기장의 자기 유도 강도를 측정하는 데 사용할 수 있습니다. 기기는 휴대 가능하며(150mm×70mm×30mm), 넓은 측정 범위, 편리한 조작, 선명한 LCD 디스플레이, 중국에서 가장 진보된 터치 키를 갖추고 있어 수명과 편의성을 크게 향상시켰습니다. 전원은 5번 건전지 6개로 100시간 이상 연속 작동이 가능하며, AC 전원 공급 시에도 사용할 수 있어 작고 휴대하기 편리합니다. 완벽한 품질 보증과 고품질 애프터 서비스는 귀하의 업무에 이상적인 선택입니다.

자기 측정 분야에서 가장 널리 사용되는 측정 기기 중 하나인 테슬라 미터는 자석의 자기 유도 강도를 측정하는 특수 기기입니다.

HGS-10A 휴대용 디지털 테슬라 미터는 DC 자기장, 스피커, 자기 분리기, 영구 자석 제거기의 작동 자기장, 누설 자기장, 부품 가공 후의 탈자 및 잔류 자기장과 같은 다양한 종류의 자기장의 자기 유도 강도를 측정하는 데 사용할 수 있습니다. 이 기기는 휴대 가능하며, 넓은 측정 범위, 쉬운 조작, 선명한 LCD 디스플레이를 갖추고 있습니다.

작업 분야:

1. 영구 자석 재료의 표면 자기장 분포 (즉, 일반적으로 미터 자기라고 부르는 것);

2. 자기 회로 구조의 갭 자기장;

3. 영구 자석 또는 직류가 강자성 물질을 흡수하는 장비에 작용하여 생성된 자기장;

주요 기술 지표

작동 원리:

이 시리즈의 기기는 홀 효과 원리를 기반으로 센서, 즉 홀 센서로 제작됩니다. 센서에는 횡형과 축형의 두 가지 종류가 있으며, 사용자는 필요에 따라 선택하거나 조합할 수 있습니다. 회로는 저드리프트 증폭기, 고안정성 전원 공급 장치 및 3 1/2 LCD 디스플레이를 채택합니다.

(I) 홀 효과 원리

금속 또는 반도체 웨이퍼를 자기장에 놓으면 전류와 자기장에 수직인 방향으로 기전력(emf)이 생성되는데, 이를 홀 효과라고 합니다. 홀 효과 원리는 고체 캐리어가 추가 자기장(B)에서 고체 재료에 수직으로 움직일 때 로렌츠 힘(FB)으로 인해 궤적이 편향되고, 재료 양쪽에 (3.4) 전기장과 자기장의 수직 방향으로 전하가 축적되어, 최종적으로 캐리어가 로렌츠 힘과 전기적 반발력으로 균형을 이루고(FB = Fe) 양쪽에 안정적인 전위차인 홀 전압(VH)이 형성되는 것입니다. 기본 방정식은 다음과 같습니다:

Vh = KhIhB

여기서:

Ih: 작동 전류

B: 자속 밀도

Kh: 소자 감도

Vh: 홀 전압

(II) 센서 사용 방법

횡형 센서를 예로 들어 설명합니다.

측정 자기장의 자기력선의 방향은 센서 전면의 홀 소자에 수직입니다 (오른쪽 그림 참조).

2. 휴대용 센서로 측정하는 자기장의 그림과 설명은 오른쪽 그림과 같습니다. 센서 전면의 홀 소자 끝(눈금 반대쪽, 구리 프로브가 작은 원으로 표시된 반대쪽)의 2.3MM 위치를 사용하여 측정 대상 자석 표면이나 측정 공간 자기장의 위치를 부드럽게 접촉합니다.

3. 휴대용 센서 사용 방법이 잘못되어 센서 상단이 측정 대상 표면에 강제로 닿으면 (오른쪽 그림 참조) 센서가 쉽게 손상될 수 있습니다.

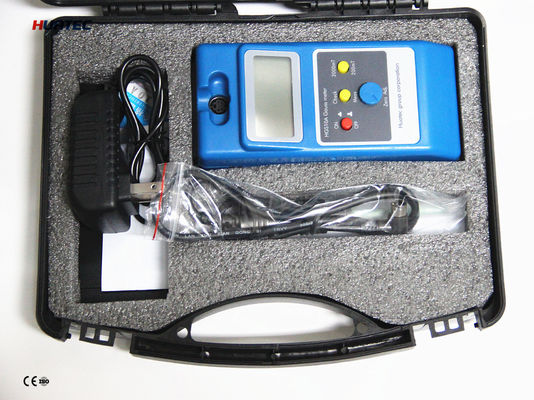

포장 목록

1. HGS-10A 디지털 테슬라 미터

2. 외부 전원 공급 장치

3. 홀 센서

4. 5번 건전지 6개

5. 사용 설명서 1부

6. 제품 품질 인증서 1부
