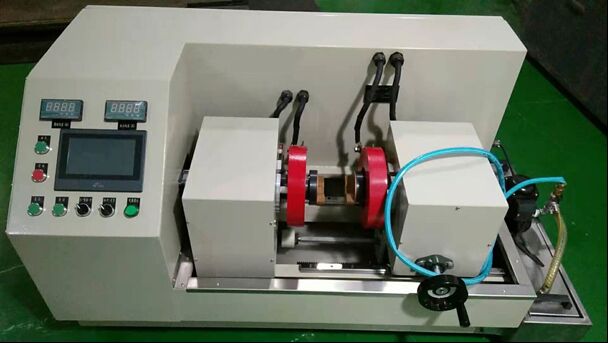

HMP-500NX AC 자기화 훈련 결함 탐지 장치

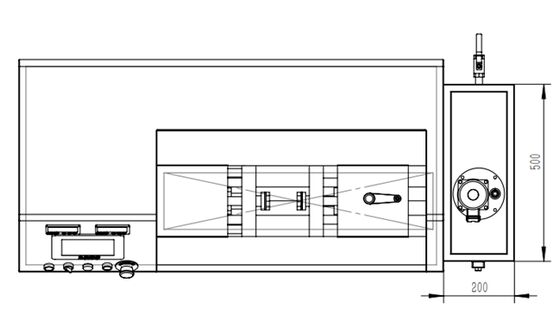

HMP-500NX AC 자화 훈련 결함 탐지기 (자기 부상 시스템 포함)

1. 장비 구성 요소 설명

1.1. 전기 제어 캐비닛 (1)

  독립적인 전기 제어 캐비닛으로, 모든 전기 실행 구성 요소가 이 제어 캐비닛에 설치되며, 전기 제어 캐비닛에는 공기 필터링 및 순환 열 방출 장치가 장착되어 있습니다. 고품질 강철로 용접됨;

후면에는 방수 커버가 있는 220V 50HZ 스프레이 펌프와 블랙 라이트 램프의 전원 출력이 설치되어 있습니다;

회로 차단기, 접촉기, 제어 구성 요소, 변압기, 정류기, 트리거, 에너지 등이 모두 이 캐비닛에 설치되어 있습니다;

1.2. 제어판 (2)

패널 전면에는 설정 및 표시를 위한 터치 스크린과 AC 디지털 전류계 및 비상 정지 버튼이 설계되어 있습니다.

스위치 및 기능 설정은 모두 이 영역에 설계되어 있습니다.

1.3. 전극 고정 상자 (3)

고정된 전극 상자는 10mm 고품질 강철판으로 용접되며, 전면 및 후면 두 개의 문은 분리 가능합니다.

1.4. 전극 이동 상자 (5)

전극 이동 상자는 어떤 위치에서도 정지할 수 있으며, 클램핑 거리 조절에 사용되고, 주차 잠금 기능이 있습니다;

1.5. 자기 부상 교반 및 분사 시스템 (6)

이 장비는 하단에 V자형 구조를 가진 독립적인 자기 부상 탱크와 상부에 설치된 교반 분사 전기 펌프로 설계되었습니다. 이 부분은 호스를 통해 폐수 탱크에 연결되며, 폐수 탱크 전면에는 수동 분사 건이 설치되어 있습니다.

이 시스템은 강력한 교반 기능을 갖추고 있으며, V자형 구조는 자성 분말이 쉽게 침전되지 않도록 보장하며, 분사 압력은 조절 가능합니다;

용량은 20L입니다;

1.7. 자화 및 탈자 전원 공급 시스템:

이 장비는 AC 자화 방식을 채택하며, 두 세트의 독립적인 자화 전원 공급 장치입니다. 두 개의 메인 변압기가 각각 자화 전류를 제공합니다. 제어 가능한 모듈 컨버터 기술을 사용하여 회로의 전류를 제어하고, 절연된 전압을 전극과 코일에 보냅니다. 크기는 연속적으로 조절 가능하며 해당 계기 표시가 설정되어 있습니다. 전류는 사전 설정할 수 있으며, 사전 설정 전류가 부족하거나 초과하면 경보가 울려 오탐지 및 미탐지를 방지하고, 작업물이 지정된 자화 강도를 얻도록 보장합니다. AC는 전원 차단 위상 제어 기능으로 안정적인 잔류 자기를 유지하며, 잔류 자기 결함 탐지에 사용할 수 있습니다.

AC 감쇠 방식 탈자 기능이 있습니다.

전류 경로 재질: 모든 적동 바 또는 구리 케이블.

1.8. 전기 제어 시스템:

1) 전기 제어 시스템은 OMRON PLC로 제어되며, 제어 가능한 모듈 및 해당 보호 장치, 전류 조정 트리거 장치, 전류계, 제어 버튼 및 표시등, 실린더, 삼중 장치, 솔레노이드 밸브, 압력 조절 밸브, 공기 스위치, 중간 계전기, AC 접촉기와 같은 제어 장치를 포함합니다. 과부하 보호 기능이 있는 메인 전원 회로 차단기.

2) 맨머신 인터페이스 제어 시스템:

컴퓨터(맨머신 인터페이스 시스템)는 자화 전류, 자화 시간, 자화 등을 제어하여 탐지 정확도를 크게 향상시키며, 자화, 자화 전류 사전 선택 및 추적의 단계별 작업을 자동으로 완료할 수 있습니다.

터치 스크린 프로그래밍 가능 디스플레이는 어댑터를 통해 PLC 프로그래밍 가능 컨트롤러와 통신하여 시스템의 주요 매개변수를 직접 표시합니다. 그리고 설정 권한 비밀번호를 설정할 수 있으며, 권한 내에서 매개변수를 조정할 수 있습니다. 화면 디자인: 홈페이지-회사 이름. 어떤 터치든 메인 화면-"메인 메뉴", "작업 페이지", "경보 기록", "주의 사항", "전류 파형"으로 들어갈 수 있으며, 각 기능 키를 터치하면 해당 화면으로 자동 전환되며, 다양한 일반 작업물의 공정 매개변수를 저장할 수 있습니다.

자화 전류는 사전 설정할 수 있으며, 터치 스크린 프로그래밍 가능 디스플레이 시스템을 통해 자동 추적 회로가 형성되며, 사전 설정 값과 실제 통과 전류 값 간의 오차는 ≤±3%입니다.

이 시스템은 고장 자가 진단 기능을 갖추고 있습니다. 과전류, 저전류, 비정상 공기압, 메인 회로의 과도한 온도 상승 시, 소리 및 빛 경보가 울리고 자동으로 작동이 중지됩니다.

3) 장비 쉘은 안정적으로 접지되며, 전체 기계의 절연 저항은 ≥2MΩ입니다.

4) 이 장비는 완전한 안전 보호 및 인터록 및 경보 기능을 갖추고 있습니다.

5) 전기 회로도, 배선도 및 장비의 실제 회로는 완전히 일치해야 합니다.

6) PLC 접점에는 접점을 보호하기 위한 중간 계전기가 장착되어 있습니다.

7) 각 전기 부품의 배선에는 와이어 번호가 표시되어야 하며, 각 부품 간의 배선에는 와이어 슬롯 보드가 제공됩니다.

2. 액세서리

3. 주요 기술 매개변수 (참고: HWDC는 하프 웨이브 DC의 약어입니다)

*AC 자화 전류:

  둘레 0-500A 연속 조절 가능, 전원 차단 위상 제어 기능 포함

  수직 0-1000A (1000A*6T=6000AT) 연속 조절 가능, 전원 차단 위상 제어 기능 포함

*제어 방식: 사전 선택 및 자동 보상

*보상 새로 고침 속도: 0.02초/회

*임시 부하율: ≥25%, 7*24H 연속 작업에 적합

*탈자 효과: 초저주파 DC 통신 감쇠 탈자, 잔류 자속 밀도 ≤0.2MT, 조절 가능한 탈자 주파수

*자화 방식: 둘레 자화 및 수직 자화, 둘레 및 수직 복합 자화

*주간 수직 전류 오차율: ≤±3%

*스트로크: 0-200mm

*코일 내부 직경: 100mm

*전원 공급 장치: AC380V±10% 50HZ 40KVA (순간 5초), 3상 5선식 시스템.

*크기: 길이 1400*너비 600*높이 750

*감도: A형 (QQI) 감도 시험편 (30/100) 전체 원 및 십자선이 명확하게 표시됨.

*중화인민공화국 항공 산업 표준 HB/Z72-1998 "자분 탐상"

*기계 산업부 "자분 탐상기" JB/T8290-2011 표준 및 산업 HB/Z72-98 표준 준수.
