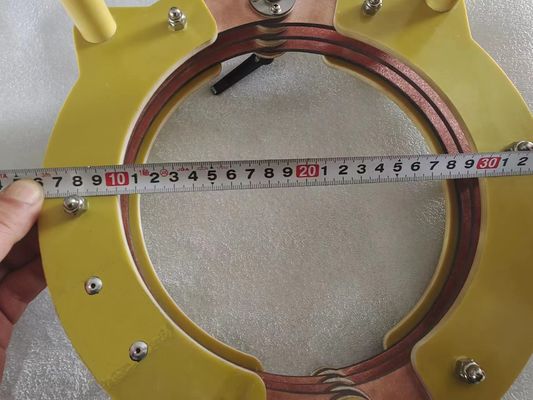

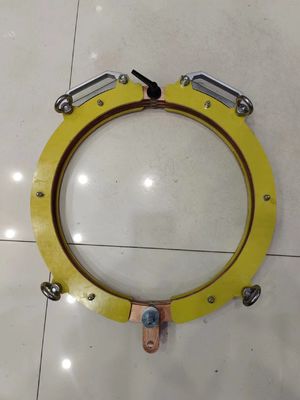

HCDX-C300S 휴대용 개폐 코일 결함 검출기, 작업물 시험용 최대 자기장 110Gs

HCDX-C300S 휴대용 개폐 코일 결함 탐지기, 작업물 테스트용 최대 자기장 110Gs

개폐식 코일 자분 탐상기는 작업물이 코일에 더 쉽게 들어갈 수 있도록 합니다.

I 주요 매개변수

II 기능 소개

1. 자화 - 전자기장을 시작하여 작업물을 자화합니다.

2. 탈자 - 탈자장이 시작되어 작업물을 탈자합니다.

3. 과열 경보 - 코일에는 75℃ 온도 센서가 내장되어 있습니다. 설정 온도를 초과하면 보호 상태로 진입합니다.

III 설치 및 시운전

설치:

1. 장비는 금속 먼지, 부식성 가스, 인화성 및 폭발성 물질이 없는 건조한 환경에 설치해야 합니다.

2. 주변 매체의 온도는 -10℃ 이하, +40℃ 이상이 되어서는 안 됩니다.

3. 공기의 상대 습도는 85%를 초과해서는 안 됩니다.

4. 설치 장비와 각 보조 시설 간의 배관 및 배선 연결은 표시 사인 및 플러그 베이스에 따라 연결해야 합니다.

5. 전원 공급 장치 (장비 설치 환경 및 작동 조건에 따른 전원 공급 장치, 공기 소스 등) 및 장비 쉘은 확실하게 접지되어야 합니다.

시운전:

1. 장비가 제자리에 설치된 후, 모든 연결선과 고정 나사가 느슨해지거나 떨어졌는지 먼저 확인하십시오.

2. 기기의 상단 스위치 단자 전압이 장비 설치 환경 및 작동 조건 요구 사항을 충족하는지 기기를 사용하여 측정하십시오.

3. 각 기능 동작을 확인하고, 각 기능 스위치를 수동으로 누르거나 토글하면 장비의 각 기능 동작이 해당하게 실행되어야 합니다.

4. 탈자 효과 검사: 탈자 후 잔류 자기가 요구 사항을 충족하는지 확인하십시오.

5. 시운전 및 검사를 통과한 후 장비를 생산에 투입할 수 있습니다.

IV 일상 유지 보수

장비 사용 후에는 다음 작업을 수행해야 합니다.

1. 전원 스위치를 끄고 장비의 전원 공급을 차단하십시오.

2. 외부 전원의 주 스위치를 차단하십시오.

3. 코일 표면의 기름때를 청소하고 장비 전체를 깨끗하게 유지하십시오.

4. 회로 연결선, 케이블 및 고정 장치의 느슨함 및 노후 여부를 한 달 안에 확인하십시오.

5. 매일 자성 현탁액의 농도가 기준을 충족하는지 확인하십시오.

6. 장비 표면의 기름때를 청소하려면 중성 세척제를 사용해야 합니다.

7. 쉘이 손상된 경우 계속 사용하는 것을 금지합니다.

6. 결함 탐지 원리

전자기 원리

자화 전류는 강자성 작업물 표면을 통해 전자기장을 형성합니다 (AC 및 반파 DC는 표피 효과가 있습니다). 결함의 존재는 자기력선을 차단하고 누설 자기장을 형성하여 자성 입자를 흡착합니다. 자성 입자가 축적되어 자기 마크를 형성합니다. 자기 마크 (자기 마크는 실제 확대된 결함입니다)를 관찰하여 결함의 존재를 판단할 수 있습니다.

종자화 방법

즉, 코일 방법을 사용하여 작업물을 코일에 통과시키거나 두 개의 코일로 구성된 자기 요크 사이에 배치합니다. 코일에 전류가 흐르면 코일 내부에 종자 자기장이 생성되어 작업물의 긴 축을 따라 통과하여 원형 균열을 검사합니다.
