제품 상세 정보:
|
| 대역폭: | 0.1MHz~20MHz | 얻다: | 120dB, 속도 0.1dB, 0.6dB, 1dB, 2dB, 6dB |
|---|---|---|---|
| 감지 범위: | 10m(종파 탄소강), 페이스 100mm, 10mm, 0.1mm | 펄스 전압: | 25V~300V 스테핑 25V |
| 정량적 모드: | DAC 곡선, AVG(DGS) 곡선 | 디스플레이 화면: | 고화질 5.0인치 800×480 LCD, IPS_LCD |
| 게이트 알람: | 게이트 A 및 B 경보, 손실파/수입파 | 데이터 저장: | 8GB SD 카드 |
| 강조하다: | 초소형 초음파 결함 탐지기,DAC를 갖춘 금속 결함 탐지기,산업용 NDT 초음파 검사기 |
||

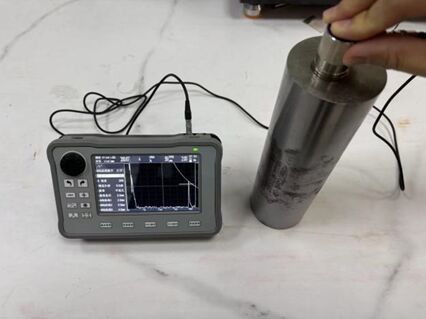

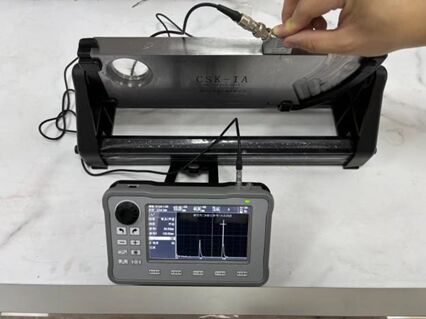

산업용 NDT를 위한 DAC/AVG 기능을 가진 FD-500mini 초소형 초음파 금속 결함 탐지기
FD-500mini 초음파 결함 감지기소형 휴대용 측정 기구로 금속이나 자기 관통성 물질의 두께를 측정하고 내부 결함 (열림, 포함, 구멍 등) 을 감지할 수 있습니다.) 를 자동으로 찾습니다., 평가 및 진단. 그것은 광범위하게 시험 실험실, 특수 검사 연구소, 조선, 석유 및 가스 장비, 항공우주, 화학 산업, 전력, 철강, 금속,철도자동차 제조, 기계, 보일러 압력 용기, 특수 장비, 석유 파이프 라인, 건설 산업, 곰팡이 제조 및 기타 산업.
제품 기술 매개 변수
|
대역폭 |
0.1MHz∙20MHz |
|
이득 |
120dB, 속도 0.1dB, 0.6dB, 1dB, 2dB, 6dB |
|
파동 필터 |
광대역, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M |
|
샘플링 비율 |
하드웨어 샘플링 속도 100MSPS, 동등 샘플링 속도 400MSPS |
|
탐지 모드 |
전체 파동, 양 반 파동, 음 반 파동, RF, 봉투 |
|
탐지 범위 |
10m (항변 파동 탄소 강철), 속도 100mm,10mm,00.1mm |
|
펄스 모드 |
날카로운 펄스, 사각형 파동, 이중 사각형 파동 |
|
펄스 전압 |
25V∙300V 스텝 25V |
|
펄스 너비 |
0ns∙500ns 연속 조절, 5ns 속도 |
|
진압 |
강한 (100오),약 (1000명)오) 조절 가능 |
|
펄스 반복 주파수 |
자동 또는 수동, 자동 스코프 (200Hz-1KHz), 수동 스코프 (0-10KHz) |
|
탐사 채널 |
200 그룹, 생성, 미리보기, 삭제, 명칭 변경, 덮어쓰기 및 복원 등의 작업을 지원 |
|
게이트 경보 |
게이트 A와 B 경보, 손실 물결/입입 물결 |
|
게이트 모드 |
독립된 관문 A, 관문 B |
|
측정 모드 |
피크, 앞 가장자리, J 앞 가장자리 |
|
양적 방식 |
DAC 곡선, AVG (DGS) 곡선 |
|
결함 탐지 표준 |
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345 |
|
컨텐츠를 저장 |
단일 프레임, 멀티 프레임 기록 (≤500 프레임), 스크린샷, B 스캔 스크린샷 |
|
보조 기능 |
자동 가이드, 피크 메모리, 파형 동결, 채널 관리, 게이트 알람, 게이트 확장, 자동 게이트, 전체 화면 터치, 가상 키보드, 색 반 스펜, 빠른 스크린샷 |
|
화면 |
고화질 5.0인치 800×480 LCD, IPS_LCD |
|
탐사 인터페이스 |
이중 LEMO-00 |
|
출력 인터페이스 |
C1형, MINI USB |
|
B 스캔 영상 |
최대 700개의 A-스캔 합성을 지원하며 가장 높은 해상도는φ2mm |
|
데이터 저장 |
8GB SD 카드 |
|
충전기 |
PD 빠른 충전, 표준 C 타입 인터페이스 ((100∙240V, 50∙60Hz) |
|
크기 |
183mm×113mm×45mm |
|
무게 |
700g, 고무 부츠가 없는 배터리 포함 |
|
언어 |
영어 |
|
단위 |
메트릭, 제국 |
|
배터리 |
7.4V 8000mAh 리?? 배터리, 배터리 수명 12시간 |
|
작동 온도 |
-10°C55°C |
|
결의 |
40dB (경량 성능 요구 사항:≥26dB) |
|
동적 범위 |
32dB (경량 성능 요구 사항:≥26dB) |
|
감수성 간격 |
50dB (경량 성능 요구 사항:≥42dB) |
|
수직 선형성 |
1.8% (경측 성능 요구 사항):≤6%) |
|
수평 선형성 |
00.5% (경측 성능 요구 사항:≤2%) |
특징
난 몸체는 가볍고 한 손으로 작동하기에 적합합니다.
난 PD65W 빠른 충전 + 12시간 배터리 사용시간
난 5.0인치 IPS 고화질 디스플레이와 완전히 새로운 UI 인터페이스
난 전체 화면 터치 지원, 빠른 제스처 작업, 가상 키보드, 사용하기 쉽습니다
난 DAC, AVG, 자동 가이드, 최고 메모리, 컬러 반 스펜 및 기타 전문 기능.
난 중국어와 영어 스위칭, SD 카드에 데이터 수출, 온라인 업그레이드, 화면 캡처 및 기타 많은 실용적인 기능
표준 구성
|
번호 |
이름 |
양 |
참고: |
|
1 |
호스트 |
1 |
|
|
2 |
고정밀 직선 탐사선 |
1 |
2.5MHzΦ20 |
|
3 |
고정도 각도 탐사선 |
1 |
2.5MHz 10x10 K2 |
|
4 |
탐사선 |
1 |
|
|
5 |
PD65W 충전기 |
1 |
|
|
6 |
전력선 |
1 |
|
|
7 |
지침 |
1 |
|
|
8 |
적합성 인증서 |
1 |
|
|
9 |
보증 카드 |
1 |
|
|
10 |
SD 카드 (8G) |
1 |
|
|
11 |
어댑터 플러그 (C에서 USB) |
1 |
데이터를 내보내는 PC에 연결할 수 있습니다. |
선택적 구성
|
번호 |
이름 |
양 |
참고: |
|
1 |
전원 뱅크 |
1 |
배터리 용량: 20000mAh/7.4V;74Wh |
|
2 |
SD 카드 16G,32G,64G) |
1 |
|
