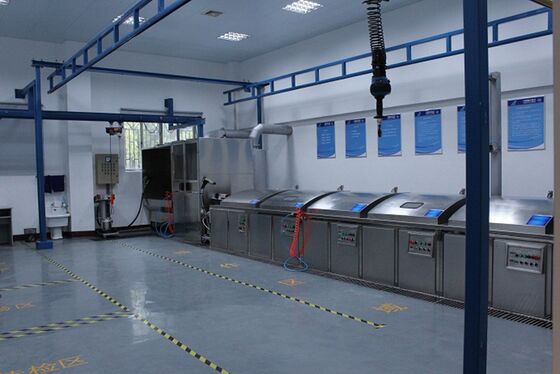

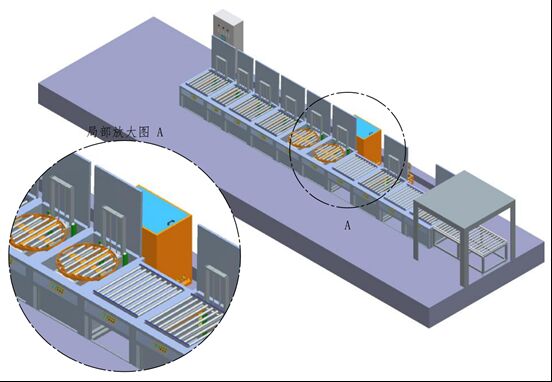

NDT-PT1200 비자성 부품용 맞춤형 수동 롤러형 형광 침투 탐상 검사 라인 FPI 검사

일련번호

기술 요구 사항

액세서리 요구 사항

1

내부 치수: 1200 × 800 × 800 mm (깊이)

AlSl304 - 2.5 mm 제작

2

이 탱크는 침투 탱크와 드립 트레이로 구성됩니다. 부품용 전기 리프팅 장치가 장착되어 있습니다. 드립 트레이는 떨어진 침투액을 침투 탱크로 직접 되돌릴 수 있습니다. 드립 트레이의 너비는 600mm입니다.

부품과 접촉하는 브래킷의 측면에는 긁힘과 충돌을 방지하기 위한 비금속 재료 보호층이 있습니다.

3

침투 탱크 바닥에는 액체 배출구가 설계되어 있습니다.

4

탱크 앞면의 독립 제어판은 탱크 내부 액체의 온도를 표시하고, 침투 및 드립 시간을 각각 설정 및 조정할 수 있으며, 경보 장치가 있습니다.

PLC 제어. 침투 및 드립 시간은 별도로 설정할 수 있습니다. 청각 및 시각 경보 시스템이 장착되어 있습니다. 시간은 디지털로 표시됩니다. 하단에 온도 센서가 설치되어 있습니다.

5

온도 센서는 적절한 위치에 설치되어 온도를 정확하게 표시할 수 있습니다. 설정 온도에 도달하면 자동으로 전원 공급이 차단됩니다.

6

세척용 워터건이 장착되어 있으며, 침투액을 수동으로 씻어내는 데 사용됩니다.

일련번호

기술 요구 사항

액세서리 요구 사항

1

내부 치수: 1200 × 800 × 800 mm (깊이)

AlSl304 - 2.5 mm 제작

2

이 트로프는 유화 탱크와 드립 슈트로 구성되며, 부품용 전동 리프팅 장치가 장착되어 있습니다.

부품과 접촉하는 브래킷의 측면에는 긁힘과 충돌을 방지하기 위한 비금속 재료 보호층이 있습니다.

3

유화 탱크 바닥에는 액체 배출구가 설계되어 있습니다.

4

탱크 앞면의 독립 제어판은 탱크 내부 유화액의 온도를 표시하고, 유화 및 드립 시간을 각각 설정 및 조정할 수 있습니다. 또한 경보 장치가 있습니다.

PLC 제어. 유화 및 드립 시간은 별도로 설정할 수 있습니다. 청각 및 시각 경보 시스템이 장착되어 있습니다. 시간은 디지털로 표시되며, 하단에 온도 센서가 설치되어 있습니다.

5

온도 센서는 적절한 위치에 설치되어 온도를 정확하게 표시할 수 있습니다. 설정 온도에 도달하면 자동으로 전원 공급이 차단됩니다.

6

세척용 워터건이 장착되어 있으며, 침투액을 수동으로 씻어내는 데 사용됩니다.

일련번호

기술 요구 사항

액세서리 요구 사항

1

내부 치수: 1200 × 800 × 800 mm (깊이)

AlSl304 - 2.5 mm 제작

2

슬롯 내부에 격자 프레임이 있습니다.

3

공압 도어 개폐 메커니즘

4

트로프 바닥에는 배수 밸브와 입구 및 오버플로 출구가 장착되어 있습니다.

5

탱크 앞면의 독립 제어판은 탱크 내부의 세척 시간과 온도를 별도로 설정 및 조정할 수 있으며, 경보 장치가 장착되어 있습니다.

PLC 제어, 청각 및 시각 경보 시스템 장착, 디지털 시간 표시, 하단에 온도 센서 장착.

일련번호

기술 요구 사항

액세서리 요구 사항

1

슬롯 내부 유효 치수: 1200 × 800 × 800 (mm) 깊이

AlSl304 - 2.5 mm 제작

2

카운터탑은 스테인리스 스틸 격자(400mm) 위에 배치되며, 카운터탑은 내유성, 분리 가능한 비금속 두꺼운 판 재질로 만들어집니다.

트로프 바닥에는 배수구가 설계되어 있습니다.

3

슬롯에는 스테인리스 스틸 이동식 암실이 설치되어 있으며, 암실에는 방수 자외선 램프가 설치되어 있습니다. 암실 내 작업자 앞에는 공기 배출구가 있는 물 차단판이 있습니다. 백색광에는 환기 장치가 장착되어 있으며, 수동 세척 시 발생하는 침투액 수증기를 제거하기 위한 차광 커튼도 제공됩니다.

5

또한 탱크 측면에는 자외선 램프가 장착되어 있으며, 워터 스프레이 건 1개와 에어 스프레이 건 1개가 있습니다. 수세 압력은 0.27 Mpa 이하이며, 에어 스프레이 건 압력은 0.17 Mpa 이하입니다.

6

세척용 물 온도는 15~40도 사이여야 합니다.

7

압력 게이지는 작동 패널에 배치할 수 있으며, 수압 및 수온 작동은 전면 및 후면 모두에서 가능합니다.

일련번호

기술 요구 사항

액세서리 요구 사항

1

슬롯 치수: 1200 × 800 × 800 (mm) 깊이

AlSl304 - 2.5 mm 제작

2

오븐은 핫 에어 순환 전기 가열 방식을 채택합니다(소음 극복). 상자 내부 온도는 상온에서 80ºC까지 연속적으로 조절 가능해야 합니다. 온도 제어 정확도는 ±2℃이며, 상자 내부 온도 균일도는 ±5℃이며, 자동 온도 보상이 가능합니다.

온도 저항성 밀봉 개스킷이 슬롯과 슬롯 커버 사이에 사용되어 건조한 뜨거운 공기가 누출되지 않도록 합니다.

3

슬롯에는 부품을 놓기 위한 격자 프레임이 장착되어 있습니다.

4

내벽과 외벽 사이에 50mm 두께의 단열 면이 있습니다.

5

독립 제어판은 건조 시간과 온도를 조절할 수 있으며, 경보 기능도 있습니다.

PLC 제어, 가열 전원 공급 자동 차단 가능

6

PID 조절 기능이 있는 디지털 온도 제어 계측기가 장착되어 있습니다.

일련번호

기술 요구 사항

액세서리 요구 사항

1

슬롯 치수: 1200 × 800 × 800 (mm) 깊이

AlSl304 - 2.5 mm 제작

2

슬롯에는 부품 보관용 격자 프레임이 장착되어 있으며, 전면이 개방되어 있고 재료 보관 버퍼 영역이 있습니다.

일련번호

기술 요구 사항

액세서리 요구 사항

1

크기: 1200 × 800 × 800  깊이 (mm)

AlSl304 - 2.5 mm 제작

2

슬롯 내부에 격자 프레임이 설치되어 있습니다.

3

독립 분말 용기가 있습니다.

4

분말 분사는 자동 분말 분사(상하 분사 모두)를 채택합니다. 분말 탱크의 외부 벽에는 가열 장치가 장착되어 있어 현상 분말이 건조하고 느슨하게 유지되도록 합니다. 음압 및 밀봉 장치는 분말 분사가 균일하고 현상 분말이 누출되지 않도록 보장합니다.

5

에어 블로우 건을 구성하며, 공기 압력은 0.03 Mpa를 초과하지 않습니다.

6

분말 폭발 및 에어 건의 압력은 별도로 조절할 수 있습니다.

압력 게이지 장착

7

과도한 먼지를 배출하기 위한 환기 인터페이스가 장착되어 있습니다.

8

슬롯 앞면에 독립 제어판이 설치되어 분말 분사 시간을 제어하고 경보 기능이 있습니다.

9

먼지 제거 시간을 제어하고 조정할 수 있습니다.
