제품 상세 정보:
|
| 산출: | AC 38V 10A | 전원공급장치: | AC 220V ± 10% 50HZ 5A |
|---|---|---|---|
| 검사 속도: | / 분 ≥6 Ｍ | 프로브의 온도 상승: | ≤60C |
| 자화 시간: | 3초 이하, 간격 시간 5초 이상 | ||
| 강조하다: | 복합성 자기 입자 결함 탐지기,A/D/E/O 프로브가 있는 결함 탐지기,자석 분자 탐지 장치 |
||

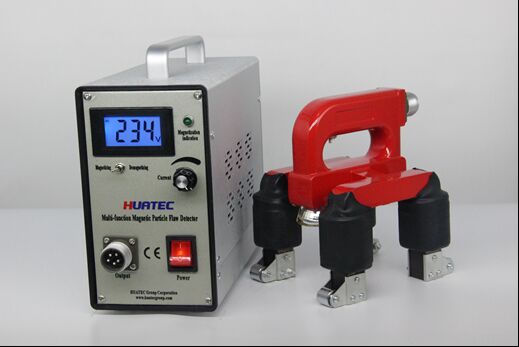

HCDX-ESC 복합 자분 탐상기 (A/D/E/O 탐촉자 및 탈자 기능 포함)
소개:
HCDX-ESC 복합 자분 탐상기는 실리콘 제어 비접촉 스위치를 채택하여 저소음, 강력한 자기력, 긴 수명 및 간단한 작동으로 현장 및 실험실 사용에 적합합니다. 본 기기는 복합 구성으로 사용자는 필요에 따라 탐촉자를 자유롭게 선택할 수 있습니다. A, D, E, O 타입 탐촉자는 사용자 요구에 따라 구성할 수 있습니다.
이 자분 탐상기(위상 제어 회로 포함)는 8비트 MCU를 컨트롤러로 채택하여 AC 제로 전압 교차 신호 및 전류 제어 신호의 정밀한 수집을 통해 자화 전류의 연속 조절을 실현할 수 있습니다. 또한 탈자 기능이 장착되어 있으며, 탈자 모드를 선택하고 트리거 버튼을 누른 후 탈자 기능을 켤 수 있습니다. 또한 MCU 프로그램은 평생 무료 업그레이드가 가능하며, A, D, E, O 타입 탐촉자는 사용자 요구에 따라 구성할 수 있습니다.
전류 제어
AC 탈자

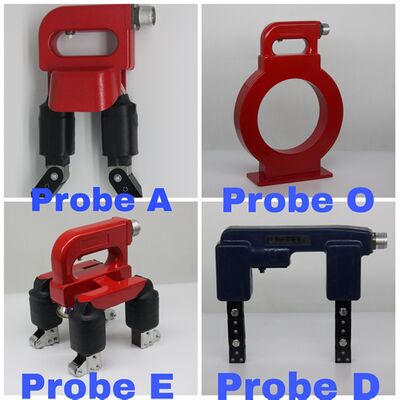

모든 선택 탐촉자 매개변수:
|
D 타입 탐촉자 |
리프팅 힘: AC≥5Kg DC≥18Kg (이음매 없음) 극간 거리: 50-200mm (조절 가능) 작동 전류: ≥8A 작동 전압: AC=38V, DC=9V 무게: 2.5 Kg |
|
A타입 탐촉자 |
리프팅 힘: AC≥ 4.5kg DC≥18Kg 극간 거리: 20-160mm (조절 가능) 작동 전압: AC=38V, DC=9V 무게: 2.0 Kg |
|
O타입 탐촉자 |
중앙 자기 강도: 180Oe 작동 전압: AC=38V 내경: 150 mm 무게: 2.5 Kg |
|
E타입 탐촉자 |
리프팅 힘: ≥12Kg 거리: 110 mm 작동 전류: ≥7A 검사 속도: 6 m/min 작동 전압: 38 v 좌측, 2 무게: 3.0 Kg |
응용:
주로 강자성 공작물의 표면 및 근접 표면 균열 검출에 사용됩니다.
보일러 압력 용기, 강철 구조물, 단조품, 주물, 용접 부품, 가공 부품 등
HCDX-ESC 모델 표준 탐촉자 소개:
E 타입 탐촉자 (회전 자기장 탐촉자): 다양한 직선 용접, 원주 용접, 맞대기 용접 및 대형 기하학적 형상의 평면 및 곡면 표면에 대한 전방위 결함 검출을 수행합니다. 탐촉자에는 롤러가 장착되어 있어 작동을 용이하게 하고 속도를 높입니다. 탐촉자에는 작업등이 장착되어 있어 관찰이 용이합니다.
기술 매개변수:
전원 공급 장치: AC 220V ± 10% 50HZ 5A
출력: AC 38V 10A
A.D.E.O 타입 탐촉자는 선택 사항이며 사용 가능합니다.
검사 속도: ≥6 m/min
탐촉자 온도 상승: ≤60℃
작업 주기: 장시간 연속 작동 권장: 자화 시간 ≤3초, 간격 시간 ≥5초
무게: 약 6.5Kg (본체)
표준 배송:
호스트 HCDX-ESC 1
E 타입 탐촉자 1
전원선 1
탐촉자선 1
표준 시편 1
사용 설명서 1
인증서 1
선택 액세서리:
A 타입 탐촉자
O 타입 탐촉자
D 타입 탐촉자
데드 웨이트
테스트 시편
UV 램프
