제품 상세 정보:
|
| 작동 주파수: | 128Hz, 512Hz, 1kHz | 측정 범위: | 0-20미터 |
|---|---|---|---|
| 감광도: | 매립 깊이 1m에서 10mA | 깊이 정확도: | 깊이의 ±2.5%(인접 파이프라인의 간섭 없음) |
| 출력 전류: | 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A | 거리에 착수하세요: | 최대 30Km |
| AC 전원 공급 장치: | 220V/50Hz AC | 작동 온도: | -20 ~ ~ +50 ℃ |
| 강조하다: | HD-170PCM 파이프라인 부식 탐지기,석유 및 가스 파이프라인 검사 장비,다기능 비파괴 검사 장치 |
||
HD-170PCM 석유 및 가스 파이프 라인을 위한 다기능 파이프 라인 경식 탐지 장비
전반적인 설명:
HUATEC 통합 파이프 라인 반성 훼손 코팅 상태 검사는 발굴 없이 묻힌 파이프 라인을 검사 할 수 있습니다.묻혀있는 파이프 라인의 외부 경화 방지 코팅의 손상을 정량적으로 평가합니다.이 탐지 기술은 새로 완공된 파이프 라인을 검사하고 수용하는 수단으로만 사용될 수 없습니다.또한 운용 중인 파이프 라인의 정기적인 모니터링을 위해. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation funds그것은 석유, 천연가스, 도시 가스 및 수도꼭지 물, 등의 부패 방지 파이프 라인을위한 외부 경화 방지 코팅의 품질 평가에 광범위하게 적용됩니다.
기술 매개 변수:
|
수신기: |
* 위치 모드: 계곡 모드, 피크 모드, 넓은 피크 모드, 피크 화살 모드 깊이 측정 방법: 직접 판독 깊이, 80% 방법 깊이 측정, 50% 방법 깊이 측정 *운동 주파수: 128Hz, 512Hz, 1kHz * 위치 정확도: 깊이의 ±2.5% (접근 파이프 라인의 간섭 없이) *전류 정확도: 실제 전류의 ±2.5% (접근 전류의 간섭 없이) 파이프라인) * 깊이 정확도: 깊이의 ±2.5% (접근 파이프 라인의 간섭 없이) * 측정 범위: 0~20m *전류 매핑: 다양한 신호 전류의 크기를 정확하게 측정 할 수 있습니다 그리고 반성 코팅의 손상 방향 * 감수성: 10mA 1m의 묻기 깊이에서 * 데이터 기록: 파이프 라인 위치, 매장 깊이, 파이프의 전류 크기, 측정점 사이의 거리는 *데이터 다운로드: 기록 된 데이터는 컴퓨터로 다운로드 할 수 있습니다. * 배터리 셀: 리?? 배터리, 24시간 연속 작동 가능 * 껍질 재료: ABS 공학 플라스틱 *총치: 62x30x15cm *중량: 2.5kg |
|
송신기: |
*주파수 선택: 128Hz+8Hz+4Hz, 512Hz+8Hz+4Hz, 1kHz+8Hz+4Hz, 128Hz, 512Hz, 1kHz *출력 전류: 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A *출력 전압: 최대 120V *출력 전력: 최대 150W 발사 거리는 최대 30km 전원 공급: 220V/50Hz AC * DC 입력: 24V, 20AH 리?? 배터리 *운동 온도: -20°C+50까지°C * 껍질 재료: ABS 공학 플라스틱 * 전체 차원: 38x28x18cm *중량: 8.8kg |
|
탐지기 (A 프레임): |
수신 주파수: LF 낮은 주파수 *강화 제어: 자동강화, 범위: 0-140dB *정확한 위치: ≤5cm * 손상 위치: 2 센티미터 내의 정확성으로 퇴색 코팅의 손상 지점의 위치와 방향을 찾습니다 *전력 공급원: 7.4V 리?? 배터리 *근무시간: ≥24시간 *중량: 2.5kg |
특징:
*우트라 좁은 대역 통과 0.2HZ 단계 잠금 루프 DSP 디지털 필터
* 높은 감수성 수신기는 감지 깊이와 거리를 크게 향상시킵니다.
* 독립적인 ACVG (A-프레임) 검출기, 수신기에 연결할 필요가 없으며 높은 신뢰성
*A형 프레임은 배터리 전압 표시 기능, 부식 방지 층 손상 포인트의 크기의 dB 값 측정,경화 방지 층 손상 지점의 방향 표시.

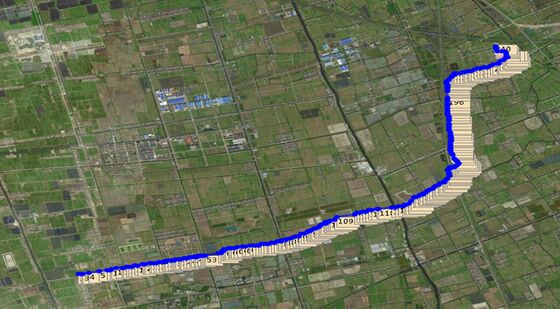

*GPS 위치 기능, 파이프 라인 경로 자동 지도;
* 왼쪽과 오른쪽 화살표는 파이프 라인의 위치를 표시하여 파이프 라인의 위치를 빠르게 확인할 수 있습니다.
* 데이터 분석 소프트웨어는 원래 기록 데이터를 수출하고 자동으로 탐지 보고서를 생성 할 수 있습니다.
* 데이터 분석 소프트웨어는 현재 약화율의 Y 값을 계산 할 수 있습니다.그리고 반성 코레이트의 단열 저항의 Rg 값.
*데이터 분석 소프트웨어의 수출 결과는 국가 표준 (GB/T 19285-2014) 에 적합합니다.
*데이터 분석 소프트웨어는 소프트웨어 저작권 등록 인증서를 가지고 있습니다.
작동 원리

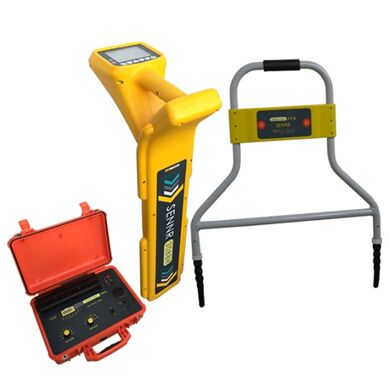

HD-170PCM는 송신기, 수신기 및 탐지기 (A 프레임) 로 구성되어 있습니다. 송신기는 독립적인 0.1A-3A 탐지 신호 출력 장치입니다.그리고 휴대용 수신기는 파이프 라인 경로를 추적하는 데 사용됩니다., 정확하게 손상 지점을 위치하고 전류를 측정합니다. 파이프 라인의 전류 강도는 거리의 증가와 함께 감소합니다.파이프 재료와 토양 환경은 변하지 않습니다., 경화 방지 층이 바닥에 더 잘 고착되면, 전류 손실이 적고 약화량이 작습니다. 반대로, 경화 방지 코팅이 노화와 같은 손상되면벗겨지는 것, 단열 성능이 더 나빠지면 전류 손실이 더 심하고 attenuation이 더 커질 것입니다.
동전 신호에 가까운 초저주파 신호 (CP) 가 파이프라인에 부착되면파이프 라인의 부식 방지 층과 토양의 손상된 지점에서 형성된 전압 경사가 파이프 라인 위의 토양에 토양 전기장 분포를 설정합니다.손상 지점 근처에, 전압 경사율이 더 높고, 파이프 라인 위에 있는 지상에서 전류 밀도가 더 높습니다. 일반적으로, 노출된 부위가 커질수록,그 근처의 전류 밀도가 높을수록, 그리고 더 큰 지상 전압 경사. 탐사 기기는 파이프 라인의 위치를 감지, 파이프 라인의 위치에서 탐지기를 유지. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.
평가 소프트웨어:
1소프트웨어 개요
In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, 묻힌 깊이 정보, 파이프의 현재 정보, 반성 경화층 손상점 크기 등),국가 표준 (GB/T 19285-2014) 및 관련 산업 표준에 따라, 시험된 파이프 섹션의 반성염 평가를 위한 보고서를 제공 (차트 보고서, 텍스트 보고서), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: 반성염층 모니터링, 반성염층의 지역 수리, 반성염층의 대대적인 수리 등, 보고서 형태로 인쇄할 수 있습니다.파이프 라인 소유자에게 신뢰할 수 있는 참조 기반을 제공하고 아카이브를 용이하게.
2소프트웨어 기능
수신기에 의해 묻힌 파이프 라인의 현장 측정 데이터 (류류, 묻힌 깊이, 경도와 위도, 거리, 손상 지점의 크기 등) 에 기초하여관련 곡선과 보고가 생성됩니다.이 소프트웨어는 다음과 같은 기능을 가지고 있습니다:
1파이프 라인 미터 수신기에 연결될 수 있고, 현재 데이터, 파이프 라인 매장 깊이, 경도와 위도,측정 과정에서 저장된 거리와 다른 데이터가 소프트웨어에 가져오질 수 있습니다 (또는 현장에서 수집된 관련 데이터는 수동으로 입력할 수 있습니다)한편, 연결 상태에서, 도구에 저장 된 데이터는 지워질 수 있습니다.
2데이터를 가져온 후 소프트웨어는 현재 attenuation 속도 Y 값을 계산 할 수 있습니다, 밀도 P 값은 부식 방지 층의 손상 포인트,그리고 수입된 데이터에 기초한 반성층의 단열 저항 Rg 값.
3수입 데이터 및 관련 계산 후 데이터를 편집 할 수 있습니다.
4. 데이터는 탐색 할 수 있으며 저장된 데이터는 통계 테이블의 형태로 표시 될 수 있습니다. 또한 쉽게 볼 수 있도록 엑셀 또는 워드 테이블 형식으로 수출 할 수 있습니다.형성 된 보고서는 워드 문서 형식 또는 PDF 문서 형식으로 저장되어야 합니다.
