제품 상세 정보:
|
| 주파수 범위: | 2kHz 1o 9GH | 감지 거리: | 0.3m ~ 120m |
|---|---|---|---|
| 음압팬지: | 30dB-1208 | 내부 기억: | 32G8 |
| 부분 방전 감지: | 라이브 디스플레이 P9PD | 누출 감지: | Beal-dme cisplay 및 누출 및 비용 손실 평가 |
| 강조하다: | 휴대용 음향 촬영 카메라,가스용 초음파 누출 감지기,부분 방출 탐지 카메라 |
||

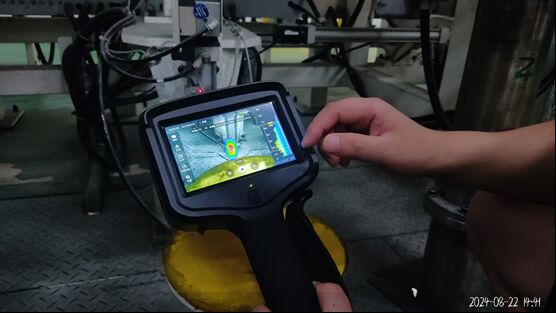

HFD-V100 휴대용 음향 이미징 카메라 초음파 누출 감지기 가스 누출 및 부분 방전용
우리는 일상생활에서 인간이 다른 어떤 기관보다 눈을 통해 더 빠르고 직관적으로 정보를 수집한다는 것을 알 수 있습니다. 이것이 많은 산업에서 복잡한 프로세스의 "시각적" 모니터링이 필요한 이유입니다.
동시에, 일반적으로 눈에 보이지 않는 인간의 시야 영역을 확장하는 많은 기술이 발명되었습니다. 핵 자기 공명 영상(MRI), X-선 기계, 적외선 열 영상 카메라는 인간이 보이지 않는 물질을 "볼" 수 있게 해주는 기술의 몇 가지 예입니다. 그러나 현재 소음 측정기처럼 소음을 측정하는 기본적인 방법은 몇 가지에 불과합니다. 소음을 볼 수 있다면 어떤 이점이 있을까요? 음향 이미징 시스템을 통해 우리 주변의 모든 것이 어떻게 "보일"까요?
HFD-V100은 세계적으로 유명한 음향 브랜드 KM의 압축 가스 누출, 전기 기계의 부분 방전 감지, 공간 밀폐 테스트 등과 같은 응용 분야를 음향 시각화 기술을 사용하여 시각화하기 위해 개발되었습니다. 거의 백 개의 고정밀 디지털 마이크를 사용하면 측정 감도가 향상되고 최대 96kHz의 초음파 주파수 대역에서 신호를 측정할 수 있습니다. 또한 BSR(Buzz, Squeak, Rattle) 소음을 포함한 고주파 소음 감지에 탁월한 성능을 발휘할 수 있습니다. HFD-V100 음향 이미징 시스템은 새로운 유형의 소음원 식별, 위치 지정 및 테스트 분석 시스템입니다. 고감도 디지털 마이크를 사용하여 수집된 소리를 화면에 컬러 등고선 맵 형태로 시각화합니다. 음장 분포를 효과적으로 측정하고, 음상과 가시광 비디오 이미지를 완벽하게 중첩하여 물체의 온도에 대한 열 카메라와 유사한 감지 효과를 형성합니다. 정상 상태, 과도 상태 및 이동 소음원을 신속하게 식별하고 위치를 파악하여 사람들이 음파, 음장 및 소음원을 직관적으로 이해하고 기계 및 장비에서 발생하는 소음의 위치와 원인을 파악하여 소음을 관리하고 제어할 수 있는 방법을 찾도록 돕습니다.
기술 사양
|
매개변수 |
주파수 범위 |
2kHz ~ 9GHz |
|
감지 거리 |
0.3m ~ 120m |
|
|
음압 범위 |
30dB ~ 120dB |
|
|
센서(마이크) |
96 채널 디지털 MEMS |
|
|
감도 |
3Bar 압력에서 10미터 거리에서 SOCCM 누출 감지 |
|
|
사용자 인터페이스 |
디스플레이 유형 |
5인치 터치 스크린 800x480 |
|
내장 디지털 카메라(통합) |
고정 초점 렌즈 |
|
|
카메라 프레임 속도 |
25fps |
|
|
백라이트 밝기 |
조절 가능 |
|
|
측정 유형 |
초음파, 가청음, 사용자 정의 |
|
|
누출 감지 |
누출 및 비용 손실의 실시간 표시 및 평가 |
|
|
부분 방전 감지 |
실시간 PD 표시 |
|
|
통신 및 저장 |
내장 메모리 |
32GB |
|
메모리 유형 |
사진 JPG, 비디오 MP4 |
|
|
통신 |
Win.USB |
|
|
소프트웨어 |
데이터 보고서 소프트웨어 |
SoundReporter C 소프트웨어 포함 |
|
내장 배터리 |
배터리 유형 |
충전식 리튬 배터리 7.4V, 3500mAh, 현장에서 교체 가능 |
|
배터리 작동 시간 |
약 3시간 (현장 환경 및 작업 조건에 따라 다름) |
|
|
충전 방법 |
외부 듀얼 도트 충전 |
|
|
충전 시간 |
2-3시간 |
|
|
환경 매개변수 |
작동 온도 |
-20°C ~ 50°C무게-40°C ~ 70°C (배터리 제외)무게 |
|
<95%RH |
물리적 매개변수무게280x160x70mm무게1.5kg |
|
|
쉘 재질 |
알루미늄 합금, ABS |
|
|
IP 등급 |
IP51 |
보안 |
|
인증 준수 |
IEC, CE, CB, FCC, EX |
|
|
보증 |
보증 기간 |
|
|
2년 |
언어 지원 |
|
|
언어 |
중국어, 영어 |
기타 더 많은 응용 분야:환경 소음 모니터링, 기계 소음 제어, 실내 또는 개방된 환경에서의 음향 측정 등은 모두 음향 이미징 시스템을 사용하여 음원 분포를 측정하고 고유한 이미징 측정 시각화의 이점을 활용할 수 있습니다.발전소, 작업장, 원자력 발전소 등의 환경 소음 모니터링 및 분포, 소음 발생 위치 및 강도 표시, 소음 제거 방법 모색 지원. |
|
고속도로 소음 분석: 자동차, 기차, 고속 철도의 주행 소음 측정 및 소음 분포 분석, 방음벽 설계 및 소음 저감 조치 채택에 유익함. |
기계 모니터링: 다양한 기계 상태의 특징 데이터베이스를 얻은 후 데이터베이스를 구축하여 기계 상태를 실시간으로 모니터링할 수 있습니다. |
소음 평가: 발전소, 변압기, 기관차 등의 소음 품질을 평가하는 데 사용되며, 고정 지점에서 장비 소음 크기, 주파수 범위 등을 정량적으로 보고합니다. |
|
홀의 음장 분포를 감지하고 분석하는 데 사용되며, 홀의 소음이 균일한지, 분포도를 형태로 음영 지역이 있는지 보고합니다. 특정 인물의 발언 소리를 고정 지점 방향으로 픽업하여 주변 소음의 간섭을 제거하고 발표자의 명확한 음성을 얻을 수 있습니다. |
발표자는 더 이상 마이크를 휴대할 필요가 없습니다. 소규모 환경의 소음을 측정하고 평가하는 데 사용됩니다. 분포 지도로 생활 지역의 소음 강도를 보고하며, 특히 거리 вдоль, 생활 지역 근처의 각 소음원(가공 공장, 실험장 등)의 강도를 구체적으로 측정합니다. |
|
