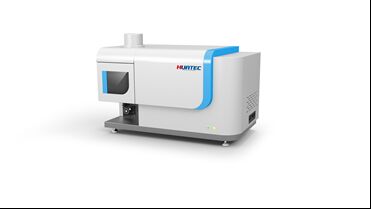

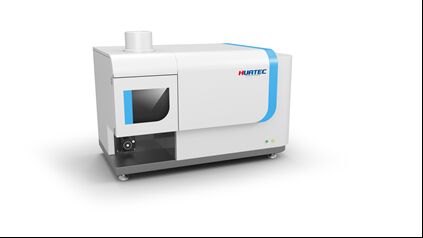

ICP-H7001 단일 채널 ICP 광산출력 스펙트모터 70 요소 분석 높은 민감도

ICP-H7001 단일 채널 ICP 광산출력 스펙트모터 70 요소 분석 높은 민감도

1기기 설명 및 환경 요구 사항

1.1 기기 설명

HUATEC ICP-H7001은 단 채널 스캔 인덕티브 결합 플라즈마 방출 스펙트럼 미터이며, 탐지기로 민감도 높은 광 증폭 튜브가 있습니다.여러 요소를 테스트하고 최대 70 종류의 요소를 측정할 수 있습니다.고주파 RF 발전기, 자동 조정, 중국어와 영어 조작 인터페이스가 있는 소프트웨어아르곤 가스 유관, 냉각 물 파이프, 고 민감도 샘플링 시스템 (이중 튜브 분자 방과 함께 수입 고효율 원자화기).

1.2 환경 요구 사항

1.2.1콘벡션, 먼지, 부식 가스 및 진동을 피하기 위해 창이나 문 근처에 직접 장착하지 마십시오.

1.2.2강한 전자기 간섭으로부터 멀리 떨어져 있으세요

1.2.3환경 온도: 20-25°C.

1.2.4작업 습도: ≤ 70%

1.2.5도구는 진동 없이 안정적인 작업판에 배치되어야 하며, 기기 위에는 배기가스 시스템이 있어야 합니다.기기 근처에 강한 빛이나 강한 전자기 간섭이 없어야 합니다., 그리고 환경에는 강한 부식 가스가 없어야 합니다.

2주요 기술 매개 변수

2.1 데스크톱, 플라즈마 수직 관측 시스템

2.2 플라즈마 플라임은 컴퓨터 제어로 2차원 (전면과 후면, 위와 아래, 왼쪽 및 오른쪽) 으로 조절할 수 있다.

2.3 탐지 한계는 국가 표준의 A 레벨 요구 사항을 충족합니다.

2.4 스펙트럼 유연성: 분석 요소의 스펙트럼 선에 반량적 및 양적 분석을 수행할 수 있다.

2.5 특정 PMT 탐지기를 구성한다

3주입 시스템

3.1 타치 튜브: 통합된 쿼츠 직사각형 튜브 (특허 기술)

3.2 네뷔라이저: 고정밀하고 효율적인 동심 원자 2ml/min

3.3 원자화실: 특허 기술로 확장된 이중관 원자화실

3.4 전체 아르곤 소비: 14L/min 이하

3.5 회전 펌프는 5 채널 15 롤러 완전 자동 설계이며 회전 펌프 속도는 지속적으로 조절됩니다.

3.6 스플릿 타입 주입 시스템은 직사각형 튜브의 원자화에 높은 온도의 영향을 줄이고 또한 샘플의 진행을 직접 관찰할 수 있습니다.비정상적인 상황을 실시간으로 제거하는 것을 촉진합니다..

가스 소스가 고갈되면 기기가 멈출 경우 전원 공급 장치에 상당한 손상을 입었을 뿐만 아니라 전구 튜브가 불타게 됩니다.가스 소스의 안정성은 기기의 흡입 끝에서 전압 피드백 값의 실시간 모니터링을 통해 결정됩니다.값이 떨어지면, 전원 공급은 즉시 꺼지고, 기기 안의 나머지 가스는 계속 냉각 될 수 있습니다.

3.8 화염 비디오 모니터링: 장치는 매우 민감한 화염 감지 시스템과 시각 비디오 모니터링 카메라가 장착되어 있습니다.실시간으로 연소 방의 불 상태를 관찰하고 엔진이 꺼지면 기기의 중요한 구성 요소를 보호하기 위해 RF 전원 공급을 자동으로 끄는.

4RF 발전기와 플라즈마

4.1 유형: 고주파 RF 발전기, 빠른 물 냉각 (특허 기술), 자동 조정.

4.2 주파수: 27.12MHz

4.3 전력: 500W~1600W, 1W의 조절 정확도로 지속적으로 조절할 수 있으며, 전력 안정성: <0.1%

4.4 플라즈마의 발사는 완전 자동 제어이며, ICP-OES의 주전력 공급원을 제외하고는 운반 가스 흐름 속도와 같은 모든 작동 매개 변수는 수동 조정할 필요가 없다.

4.5 전원 공급의 특성: RF 전원 공급에 대한 역전력 보호 장치 (특허 기술)

4.6 도구 교체: 특허 된 직사각형 튜브 도구 및 직사각형 튜브 설치 플랫폼을 사용하여 주입 시스템을 신속하게 교체합니다.

5광학 시스템

5.1 광적 안정성: 주입 시스템과 같은 플랫폼에 설계되어 있으며, 광적 시스템 전체는 지진 측정이 있으며, 일반적인 지상 진동은 분석 성능에 영향을 미치지 않습니다.

5.2 시스템 타입: 체니티나 타입 (C-T 타입), 초점 거리는 1000mm입니다.

5.3 광학 시스템은 일정 온도에서 ±0.1°C의 온도 안정성을 유지하여야 한다.

스캔 모터의 최소 단계 거리는 0.0004nm입니다.

6제어 소프트웨어:

6.1 이 소프트웨어는 조작이 쉽고 직관적이며 질적, 반량적 및 양적 분석 기능과 기기 진단 최적화 기능이 있습니다.이 소프트웨어는 중국어와 영어 버전으로 모두 제공됩니다., 필요에 따라 전환 할 수 있습니다. 보고서 형식 출력 형식은 PDF, 엑셀, 전자 파일 또는 직접 인쇄이며 영어 템플릿이 될 수 있습니다.제어 소프트웨어는 윈도우의 영어 버전에서 실행할 수 있습니다.

6.2 소프트웨어 알고리즘을 최적화함으로써 실시간 매트릭스 추출 방법을 달성하여 간섭이 있는 스펙트럼에 대한 2차원 좌표의 실시간 확대 및 축소,스펙트럼 처리 용도한 번의 클릭으로 자동으로 결과를 계산하면 고객들의 2차 데이터 처리의 번거로움이 사라집니다.

6.3 소프트웨어 구성 감사 추적 기능은 여러 사용자 및 여러 권한 설정으로 설정할 수 있습니다. 사용자는 필요에 따라 활성화 할 수 있습니다.측정된 데이터는 백업을 위해 서버에 저장할 수 있습니다..

6.4 각 스펙트럼 선 측정에 대해 실시간 파장 교정이 자동으로 수행되어 정밀한 피크 위치를 보장한다.

6.5 소프트웨어는 추적 기능을 가지고 있으며 추적 중에 현재 샘플 계산 결과를 실시간으로 표시 할 수 있습니다.

6.6 완전 자동 안전 보호 기능, 제어 카드를 이용한 기기 통신 및 제어, 소프트웨어에 의해 제어 및 최적화된 관찰 위치원동력 펌프 회전 속도를 조절하는 기능을 가진.

6.7 기기 진단 소프트웨어 및 네트워크 통신, 데이터 재처리 기능

6.8 이 소프트웨어는 데이터 아카이브 관리 기능을 가지고, 데이터 백업, 복구, 삭제 및 지원rts 텍스트 형식의 데이터 출력.
