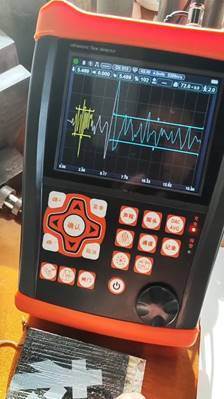

HFD-810 초음파 결합 검사기 방수층 두께 접착 검사기

HFD-810 초음파 결합 검사기 방수층 두께 접착 검사기

특징:

  방수층에 대한 테스트 주요 매개 변수: 두께와 접착력

  완전한 테스트 절차를 지원합니다. 작동이 쉽고, 시작 직후 방수 층 검사를 가능하게합니다.

  B-스캔 영상으로 조사를 도와

  반복 속도: 16~15000 Hz, 높은 정밀도로 조절할 수 있습니다. 고속 스캔은 결함이 없도록 보장합니다.

  높은 신호/소음 비율, 매우 안정적인 파형, 그리고 어려운 조건에서 안정적인 동작을 위한 특수 반 간섭 설계.

  12비트 AD 변환기, 25MHz 프로브와 호환되며, 작은 결함에도 높은 감수성과 해상도로 명확한 세부 정보를 제공합니다.

  자동으로 탐사기 성능을 분석하고 평가하고 탐사기 평가 보고서를 생성합니다.

  고정도 두께 측정 기능

  블루투스 무선 전송, 모바일 APP를 통해 현장 결함 탐지 보고서 생성 및 인쇄.

  결함 탐지 보고서는 전용 소프트웨어 없이 편집 가능한 PDF 파일로 직접 내보낼 수 있습니다.

  도구는 USB 플래시 드라이브를 통해 자동 업그레이드를 지원합니다. 편리하고 효율적입니다.

  IP65 보호 등급, 견고하고, 방수 및 먼지 방지; 덤핑 브래킷은 모든 각도로 조정 할 수 있습니다.

• 단일 배터리는 15 시간 연속 작동, 3 시간 빠른 충전 및 독립적인 충전을 지원합니다.

기술 사양

참고: 위의 모든 지표는 2.5MHz의 탐사 주파수와 풀 웨브 감지 모드로 측정됩니다.

기능

  자동 캘리브레이션: 편리한 작동을 위해 한 키 자동 캘리브레이션. 자동으로 탐사 0점, K 값, 앞 가장자리 및 재료 음속을 캘리브레이션합니다.

  결함 에코 위치의 자동 표시: 깊이 d, 수평 p, 거리 s, 진폭, 동등 dB, 지름 φ 값

  자동 가이드, 에코 앙벨오프 및 피크 메모리 등 기능이 결함 탐지 효율을 향상시킵니다.

  φ값 계산: 직선 탐사조직 검사를 위해 최대 결함 음향을 찾을 때 자동으로 광도 φ값으로 변환합니다. 큰 평면 바닥 계산이 지원됩니다.

  500개의 독립적인 결함 탐지 채널 (확대 가능), 모든 산업에 대한 결함 탐지 표준을 입력하고 저장할 수 있습니다. 현장에서 테스트 블록을 가져갈 필요가 없습니다.

  최대 1000개의 A 스캔 파형과 데이터를 저장하고 재생할 수 있습니다.

  외부 U 디스크 지원; 내부 저장소는 언제든지 수출 할 수 있으며 무제한 결함 탐지 파일을 직접 저장 할 수 있습니다.

  B-스캔: 실시간 스캔 및 가로 절단 표시, 더 직관적인 결과를 위해 결함 모양을 보여줍니다.

  20개의 내장된 결함 탐지 표준이 있습니다. 모든 산업 표준을 자유롭게 입력할 수 있습니다.

  조절 가능한 전송 펄스 폭과 강도

  결함 탐지 보고서 관리를 위해 휴대 전화 및 컴퓨터와 블루투스 통신.

  고성능, 안전하고 친환경적인 리?? 배터리로 작동합니다. 표준 버전은 12 시간 이상 연속 작동을 지원합니다. 옵션 버전은 15 시간까지 확장됩니다.

  실시간 시계 기록: 실제 검사 날짜와 시간을 추적하고 기록하고 저장합니다.

  장점과 선형성에 영향을 미치지 않고 디지털 억제

  이득 보상: 표면 거칠성, 두꺼운 작업 조각의 장거리 검사 등으로 인한 올바른 dB 약화

  곡선 교정: 곡선 작업 부품을 위해 순환 위치와 결함 깊이를 실시간으로 표시합니다.

  두 가지 입력 모드: 각과 K 값

  에코 숫자 분석

  에코 코딩: 다른 색상 1 ∼ 9 에코를 표시하여 오류를 쉽게 찾을 수 있습니다.

  화면 얼어붙이고 풀어요.

  물결 모양 채우기

  전력 상태 표시

  캡처 마커

  게이트 안의 파동 모양 색상 표시

  게이트 확장

표준 액세서리

  주 단위: 1pc

  방수층을 위한 특수 직선 탐사선: 1 pc

  직선 탐사선 DTM5: 1 pc

  9V 전원 어댑터: 1 PC

  탐사 케이블: 1pc

  제품 포장 상자: 1 PC

  사용 설명서: 1 PC

  적합성 증명서, 포장 목록, 보증 카드: 1 세트

  초음파 결함 탐지 모바일 APP: 1 세트

  악기 손목띠: 1 PC

선택용 액세서리

  표준 시험 블록

  다른 종류의 탐사선

  다른 탐사 케이블

  접합식물

  블루투스 프린터
