제품 상세 정보:
|
| 22 매개 변수: | RA, RZ, RQ, RT, RP, RV, R3Z, R3Y, RZ (JIS), RS, RS, RSK, RSM, RKU, RMR, RY (JIS), RMAX, RPC, RK, RPK | 필터: | RC, PC-RC, 가우스, DP |
|---|---|---|---|
| 샘플링 길이 (LR): | 0.25, 0.8, 2.5mm | 정확성: | ±10% 미만 |
| 반복성: | 6% 미만 | 전원공급장치: | 내장 리튬 이온 배터리, 충전기 : DC5V, 900MA |
| 강조하다: | OLED 화면으로 표면 거칠성 검사기,4인치 거칠성 테스트 22 매개 변수,보증된 비파괴 테스트 장비 |
||

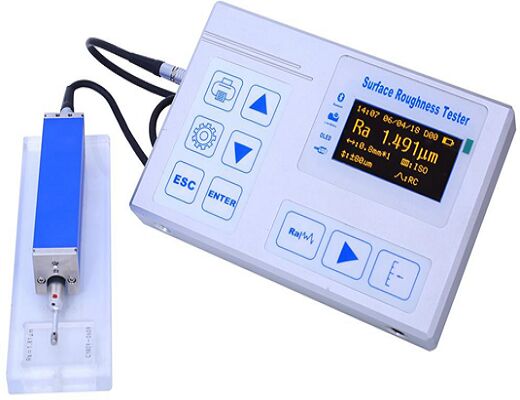

표면 거칠기 테스터 4인치 OLED 화면 22가지 파라미터
주요 특징
기술 데이터
| 측정 범위 | Z축 (수직) | ±80μm/±160μm (향상된 모델) | |
|
X축 (횡단) |
20mm | ||
|
해상도 |
Z축 (수직) |
0.01μm/±20μm | |
| 0.02μm/±40μm | |||
| 0.04μm/±80μm | |||
| 0.08μm/±160μm | |||
| 22가지 파라미터 | Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr,Ry(JIS), Rmax, RPc,Rk, Rpk, Rvk, Mr1, Mr2) | ||
| 그래픽 | 베어링 면적 곡선, 거칠기 프로파일, 기본 프로파일 | ||
| 필터 | RC,PC-RC,Gauss,D-P | ||
| 샘플링 길이(lr) | 0.25, 0.8, 2.5mm | ||
| 평가 길이(ln) | Ln=lr×n n=1~5 | ||
| 표준 센서 TS100 | 측정 방법 | 스킵 | |
| 스타일러스 팁 | 다이아몬드, 90도 원뿔 각도, 5μmR | ||
| 힘 | <4mN | ||
| 스킵 부분 | 경질 합금, 스킵 곡률 반경: 40mm | ||
|
이동 속도 |
lr=0.25, Vt=0.135mm/s | ||
| lr=0.8, Vt=0.5mm/s | |||
| lr=2.5, Vt=1mm/s | |||
| 복귀 Vt=1mm/s | |||
| 정확도 | ±10% 미만 | ||
| 반복성 | 6% 미만 | ||
| 전원 공급 장치 | 내장 리튬 이온 배터리, 충전기: DC5V, 900mA | ||
| 외형 치수 | 본체: 200*130*30mm 드라이브: 23*27*115mm | ||
| 무게 (본체) | 약 490g | ||
| 작업 환경 |
온도: -20℃ ~ 40℃ 습도: < 90% RH |
||
| 보관 및 운송 |
온도: -40℃ ~ 60℃ 습도: < 90% RH |
||
표준 배송
| 품목 | 수량 | |
| 본체 SRT7110 | 1 PC | |
| 센서 TS100 | 1 PC | |
| 교정 블록 및 브래킷 | 1 PC | |
| 교정 블록용 브래킷 | 1 PC | |
| 높이 어댑터 | 1 PC | |
| 전원 충전기 및 USB 케이블 | 1 PC | |
| PC 소프트웨어 | 1 PC | |
| 사용 설명서 | 1 PC | |
| 기기 케이스 | 1 PC | |
| 교정 인증서 | 1 PC | |
