제품 상세 정보:
|
| 측정하는 것 울렸습니다: | 640μm (- 320μm~320μm) / 25200μin (- 12600μin~+12600μin) | 기준: | ISO4287, ANSI b46.1,DIN4768,JISb601 |
|---|---|---|---|
| 길이(lr)를 자르느요: | 0.25,0.8,2.5 밀리미터 | stylus팁: | 90' / 콘 angle/5μmR인 다이아몬드 |
| 힘: | force<4mN, 미끄럼 force<400mN을 측정하기 | 그렇게 하도록 정확합니다: | 0.001μm |
| 반복성: | 3% 이하 | 나머지 프로필: | ≤ 0.010μm |
| 강조하다: | 가지고 다닐 수 있는 표면 조도 측정기,프린터 내장 표면 거칠기 측정기,22가지 파라미터 거칠기 측정기 |
||

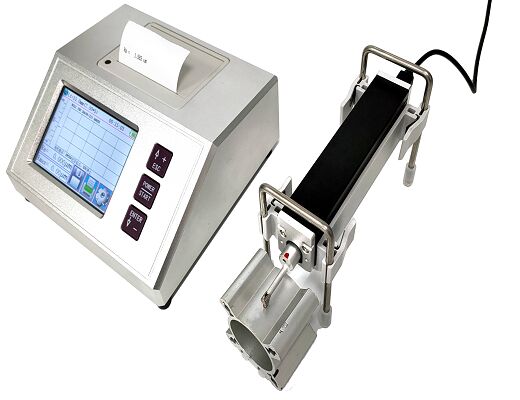

22가지 파라미터 휴대용 표면 거칠기 측정기 (내장 프린터 포함)
적용 분야
이 기기는 단단한 표면의 표면 거칠기 측정에 적합하며, 기계 가공 제조, 시험, 상품 검사 및 기타 품질 관리 부서에서 금속 및 비금속 부품, 다양한 가공 부품을 측정하는 데 널리 사용됩니다. 특히 대형 공작물 및 생산 라인의 현장 측정, 검사실, 측정 및 상품 검사 부서의 이동 측정에 적합하며, 측정 시 공작물에 손상을 주지 않습니다.
특징
|
측정 범위
|
Z축 (수직) | 640μm (-320μm ~ 320μm) / 25200μin (-12600μin ~ +12600μin) | |
| X축 (횡축) | 17.5mm (0.69인치) | ||
| 해상도 | Z축 (수직) | 0.002μm/±20μm | 0.004μm/±40μm |
| 0.008μm/±80μm | 0.02μm/±160μm | ||
| 0.040μm/±320μm | |||
| 디스플레이 |
파라미터
|
Ra Rz, Rq Rt, Rc Rp Rv R3z R3y Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 | |
| 평가 그래픽 | Rmr 곡선, 거칠기 곡선, 기본 프로파일, 필터 파형 | ||
| 표준 | ISO4287, ANSI b46.1, DIN4768, JISb601 | ||
| 필터 | RC, PC-RC, Gauss, D-P | ||
| 절단 길이 (l, r)측정 원리평가 길이 (l, n) | Ln = lr × n (n=1~5) | ||
| 센서측정 원리차동 인덕턴스 | 스타일러스 팁 | ||
| 다이아몬드, 90°/ 콘 각도/5μmR | 힘 | 측정력 | |
| <4mN, 스키드 힘 | <400mN | ||
| 가이드 부품 | 경질 합금, 스키드 곡률 반경: 40mm측정 속도lr=0.25, Vt=0.135mm/s | ||
| lr=0.8, Vt=0.5mm/s | lr=2.5, Vt=1mm/s | ||
| 복귀 Vt=1mm/s | 정확도 | ||
| 0.001μm | |||
| 허용 오차 | ±(5nm+0.1A) (A=Ra 표준 샘플 값) | ||
| 반복성 | ≤3% | ||
| 잔여 프로파일 | ≤0.010μm | ||
| 전원 공급 장치 | 내장 리튬 이온 배터리 3600mAh | ||
| 본체 치수 | 155×145×58mm | ||
| 구동 장치 치수 | 23×27×115mm | ||
| 높이 어댑터 줌 | 40mm | ||
| 무게 | 약 1000g | ||
| 작업 환경 | 온도: -20℃ ~ 40℃, 습도: | ||
| < 90% RH | 보관 및 운송홈 센서 | ||
| < 90% RH | 표준 센서홈 센서 | ||
| 표준 배송 | 본체, 홈 센서 (보증 제외 부품), 40mm 높이 어댑터, 교정용 샘플, 샘플 홀더, 연장 케이블, 터치펜, 전원 충전기 및 USB 케이블, 기기 케이스 | ||
|
옵션 액세서리
|
마그네틱 스탠드, 높이 게이지 및 어댑터, 곡면 센서, 소형 구멍 센서, 깊은 홈 센서, 초소형 구멍 센서, 연장 로드, 직각 로드, 미니 프린터, 200mm 플랫폼, 300mm 대리석 플랫폼, 소프트웨어, 모바일 앱 | ||
