제품 상세 정보:
|
| Ø 최대 리프트 높이: | 300mm | 최대 감지 벽 두께: | 2~45mm |
|---|---|---|---|
| 내장형 충전식 리튬 배터리,: | 지속적으로 ≥4시간 근무. | 프로브 케이블의 길이: | 3m, 10m(옵션) |
| ㆍ측정속도: | 15 ~ 0.5 시간/s (측정 된 벽 두께가 증가함에 따라 감소) | ㆍ금속 보호층의 두께: | ≤1mm |
| 부식 결함 감지 감도: | 5% (볼륨 비율) | Ø 파이프 직경: | ≥20mm |
| 강조하다: | 펄스 에디 전류 검사 기구,보증이 있는 비파괴적 시험 장비,HEF-17B 에디 전류 감지기 |
||

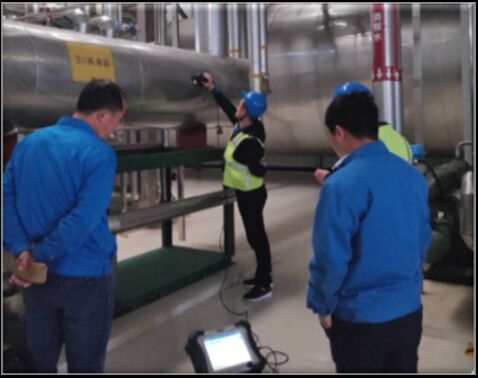

HEF-17B 펄스 와전류 탐상기
1 모델 및 구성
| 항목 | 명칭 | 단위 | 수량 | 비고 | |
| 1 | 본체 (데이터 케이블, 충전기, 프로브 케이블 3m 포함) | 세트 | 1 | ||
| 3 | 탄소강 프로브 (C.S: 소형, 중형, 대형) | 그룹 | 1 |
2 간단한 소개

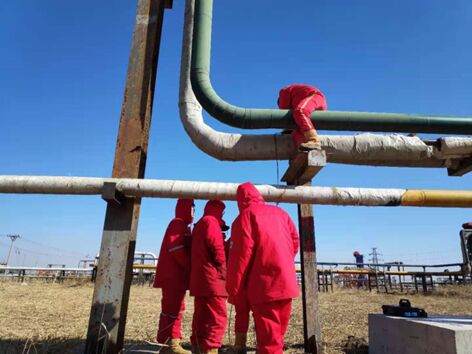

이 장비는 금속 파이프 벽 두께의 클래딩 층 외부에서 현장 검사에 사용될 수 있으며, 기존의 사인파 전류 대신 펄스 전류를 사용하여, 도체 외부의 펄스 자기장을 생성하고, 펄스 와전류 센서 내의 도체에서 펄스 와전류 전자기장의 감쇠 과정을 측정하여 파이프 벽 두께의 부식 정도를 평가합니다. 기존 벽 두께 측정 방법과 비교 시:연마 불필요, 커플링 불필요, 현장 연속 스캔 가능, 탐상 효율 크게 향상.
기존 펄스 와전류 탐상 기술과 비교 시:정밀 스캔 기능:환경 요인의 간섭 감소, 높은 탐상 효율, 높은 해상도 (작은 부식 발견 가능, 놓치는 탐상률 매우 낮음), 코팅층이 없거나 (없거나 제거 후) 얇은 코팅층 (300mm 이하의 방청 코팅층 등)이 있는 고위험 부위의 부식 탐지에 적합, 예: 생산 공장 공정 파이프라인, 수벽, 보일러 튜브, 작은 조인트 파이프, 엘보우, 티 등
3 기능적 특징
l ★ 프로브에 바로가기 키와 LCD 화면이 있어 작동 상태와 탐상 데이터를 실시간으로 표시할 수 있으며, 탐상 과정 중 호스트를 자주 조작할 필요 없이 작업 효율이 크게 향상됩니다.
l ★ 프로브는 전자 초점 기술을 채택하여 공간 해상도가 높고 인식률이 높으며 국부 부식 결함에 대한 간섭 방지 능력이 강합니다.
l 결함 모양에 민감하지 않으며, 금속 부재의 벽 두께 부식 또는 기타 두께 감소 결함을 "커버층 (단열층, 냉각층, 보호층 등) 포함"하여 탐지할 수 있습니다.
l 장비가 작동 중일 때 (고온, 저온, 장비 내 재료 등) 검사 가능.
l 탐지된 재료: 탄소강, 저합금강과 같은 강자성 금속 재료의 잔여 벽 두께 탐지.
l ★ 스테인리스강, 알루미늄 합금 및 기타 비강자성 금속 재료의 잔여 벽 두께도 탐지할 수 있습니다.
l 튜브 플레이트 모양: 판, 직선 파이프, 엘보우, 탱크.
l 클래딩 층 재료: 비전도성, 비자성 재료 (석면, 폼 등), 금속 메쉬, 철판, 알루미늄 시트 및 기타 금속 보호층.
l AC/DC 하이브리드 전원 공급 장치, 내장 충전식 리튬 배터리로 4시간 이상 연속 작동 가능.
l 완전 밀폐 IP64 방진 및 방수 설계, 실리콘 커버 낙하 및 진동 방지 설계로 열악한 작업 조건에 더 적합합니다.
4 기술 매개변수
l 최대 리프트 높이: 300mm
l 최대 탐지 벽 두께: 2~45mm
l 파이프 직경: ≥20mm
l 금속 보호층 두께: ≤1mm
l ★ 반복 탐상 정확도: 2%
l ★ 부식 결함 탐지 감도: 5% (부피 비율)
l 측정 속도: 15~0.5회/초 (측정 벽 두께 증가에 따라 감소)
l 프로브 케이블 길이: 3m, 10m (선택 사항)
l ★ 내장 충전식 리튬 배터리, 4시간 이상 연속 작동 가능.
l ★ 크기 및 무게: 호스트: L290×W220×H95mm ≤3.8kg, P1/소형 프로브: L106×W61×H52mm 0.5kg, P2/중형 프로브: L148×W73×H192mm 1kg, P3형/대형 프로브 L196×W100×H62.5mm 1.5kg
l 시험 매체 온도: -200~800℃
l 프로브 접촉 온도: -50~+200℃
l 호스트 작동 온도: -10℃~+50℃
l 습도: ≤85% R.H
l 어댑터 전원 공급 장치: 단상 AC100~240V/1.7A, 50/60Hz, 출력 DC20V/5A
l 전력 소비: ≤38VA
5 포장 목록
l 본체 (데이터 케이블, 충전기, 프로브 케이블 3m 포함) 1세트
l 탄소강 베어 튜브 고해상도 프로브 (C.S 핸들 포함) 1개
l 탄소강 프로브 (C.S: 소형, 중형, 대형) 1 그룹
l 사용 설명서 1권
l HUATEC 교정 인증서 1부
계측기 케이스/가방
