HEF-17B 펄스 에디 전류 탐지 기구

HEF-17B 펄스 와전류 탐상기

1. 모델 및 구성

2. 간략한 소개

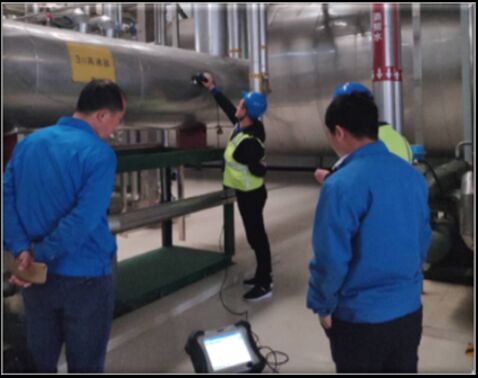

이 장비는 클래딩 층 외부의 금속 파이프 벽 두께에 대한 현장 검사에 사용될 수 있으며, 기존의 사인파 전류 인센티브 대신 펄스 전류, 도체 외부의 펄스 자기장을 사용합니다. 펄스 와전류 센서 내의 도체는 펄스 와전류 전자기장의 감쇠 과정을 측정하여 파이프 벽 두께의 부식 정도를 평가합니다. 기존 벽 두께 감지 방법과 비교:연마 불필요, 커플링 불필요, 장비 연속 스캔 현장 작업 가능, 감지 효율 크게 향상.

기존 펄스 와전류 테스트 기술과 비교:정밀 스캔 기능:환경 요인의 간섭 감소, 높은 감지 효율, 더 높은 해상도 (작은 부식 발견 가능, 놓치는 감지율 매우 낮음), 코팅층이 없거나 (제거 후) 또는 얇은 코팅층 (300mm 이하의 방부 코팅층 등)이 있는 고위험 부품의 부식 감지에 적합, 예를 들어 생산 공장 공정 파이프라인, 수벽, 보일러 튜브, 작은 조인트 파이프, 엘보우, 티 등

3. 기능적 특징

• ★프로브에 바로가기 키와 LCD 화면이 있어 작업 상태와 감지 데이터를 실시간으로 표시할 수 있으며, 감지 과정 중 호스트를 자주 조작할 필요 없이 작업 효율이 크게 향상됩니다.
• ★프로브는 전자 초점 기술을 채택하여 공간 해상도가 높고 인식률이 높으며 국부 부식 결함에 대한 간섭 방지 능력이 강합니다.
• 결함 모양에 민감하지 않으며, 금속 부재의 벽 두께 부식 또는 기타 두께 감소 결함을 "커버층 (단열층, 냉각층, 보호층 등) 포함"으로 감지할 수 있습니다.
• 장비가 작동 중일 때 (고온, 저온, 장비 내 재료 등) 검사 가능.
• 감지된 재료: 탄소강, 저합금강과 같은 강자성 금속 재료의 잔여 벽 두께 감지.
• ★스테인리스강, 알루미늄 합금 및 기타 비강자성 금속 재료의 잔여 벽 두께도 감지할 수 있습니다.
• 튜브 플레이트 모양: 판, 직선 파이프, 엘보우, 탱크.
• 클래딩 층 재료: 비전도성, 비자성 재료 (석면, 폼 등), 금속 메쉬, 철판, 알루미늄 시트 및 기타 금속 보호층.
• AC/DC 하이브리드 전원 공급 장치, 내장 충전식 리튬 배터리로 4시간 이상 연속 작업 가능.
• 완전 밀폐형 IP64 방진 및 방수 설계, 실리콘 커버 충격 방지 및 진동 방지 설계로 열악한 작업 조건에 더 적합합니다.

4. 기술 매개변수

• 최대 리프트 높이: 300mm
• 최대 감지 벽 두께: 2~45mm
• 파이프 직경: ≥20mm
• 금속 보호층 두께: ≤1mm
• ★반복 감지 정확도: 2%
• ★부식 결함 감지 민감도: 5% (부피 비율)
• 측정 속도: 15~0.5회/초 (측정 벽 두께 증가에 따라 감소)
• 프로브 케이블 길이: 3m, 10m (선택 사항)
• ★내장 충전식 리튬 배터리, 4시간 이상 연속 작업 가능.
• ★크기 및 무게: 본체: L290×W220×H95mm ≤3.8kg, P1/소형 프로브: L106×W61×H52mm 0.5kg, P2/중형 프로브: L148×W73×H192mm 1kg, P3형/대형 프로브: L196×W100×H62.5mm 1.5kg
• 테스트 대상 매체 온도: -200~800℃
• 프로브 접촉 온도: -50~+200℃
• 호스트 작동 온도: -10℃~+50℃
• 습도: ≤85%R.H
• 어댑터 전원 공급 장치: 단상 AC100~240V/1.7A, 50/60Hz, 출력 DC20V/5A
• 전력 소비: ≤38VA

5. 포장 목록

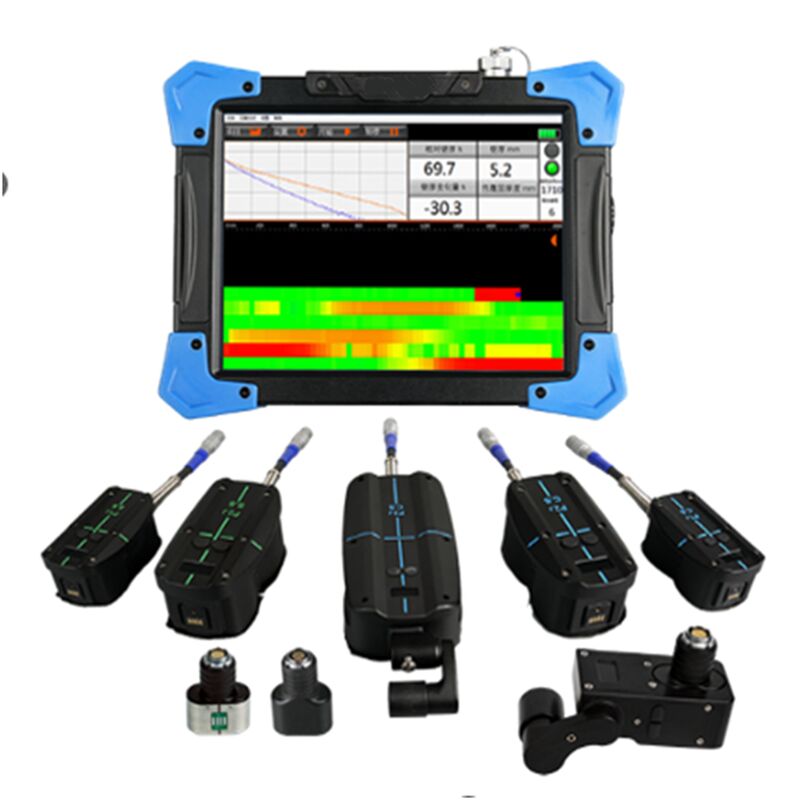

• 본체 (데이터 케이블, 충전기, 프로브 케이블 3m 포함) 1세트
• 탄소강 베어 튜브 고해상도 프로브 (C.S 핸들 포함) 1개
• 탄소강 프로브 (C.S: 소형, 중형, 대형) 1 그룹
• 사용 설명서 1권
• HUATEC 교정 인증서 1부
• 계측기 케이스/가방 1개
