제품 상세 정보:
|
| 두께 범위: | 0.8~9999mm(A 스캔) 0.8~500mm(C 스캔) | 단일 장치 채널 수: | 1-8 채널, 전송/수신 분할/조합 선택 가능 |
|---|---|---|---|
| 탐침 주파수: | 0.2~25MHz | 검출할 수 있는 최소 결함: | 깊이 5mm, Φ0.2mm |
| 이득 범위: | 0dB~110dB, 1dB와 6dB 단계입니다. | 대역폭 수신: | 0.5MHz ~ 22MHz |
| 저역 통과 필터: | 3.5 / 5 / 7.5/ 10MHz 선택 가능 | ||
| 강조하다: | 다중채널 초음파 결함 탐지기,A/B/C/D 스캔 초음파 결함 탐지기,자동 결함 분석 결함 탐지기 |
||

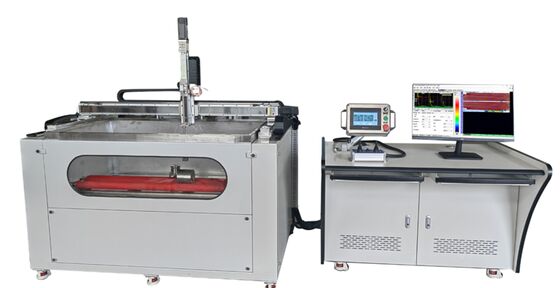

HUT-8 다채널 초음파 결함 탐지기 A/B/C/D 스캔 자동 결함 분석
제품 사용

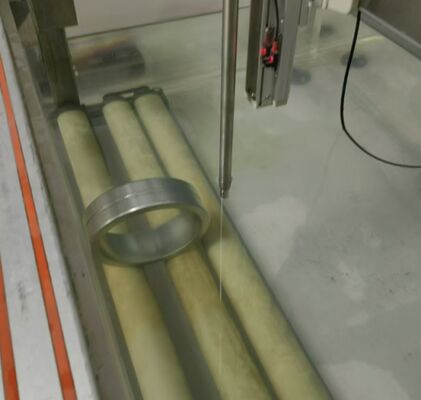

물 침몰 초음파 결함 탐지기는 탄소 철강, 스테인레스 스틸, 알루미늄 합금, 티타늄 합금, 구리 합금,그리고 복합재료그것은 내부 결함을 탐지하기 위해 항공우주, 조선 및 비철금속과 같은 산업에서 사용되는 초음파 검사 장비입니다. 균열, 탈lamination, 접착층, 포함,그리고 틈새구멍
주요 기술 매개 변수
| 두께 범위 |
0.8~9999mm (A 스캔)0.8~500mm (C 스캔) |
| 단일 단위 채널 수 | 1-8 채널, 전송/ 수신 분할/ 조합 선택 |
| C-스캔 | 도모그래픽 절단 분석, 최소 절단 크기 0.1mm |
| 탐사 주파수 | 0.2~25MHz |
| 단일 탐사 단계 크기 | 0.1~3mm |
| 큰 계단 크기 | 80, 200, 400 및 800 mm (네 가지 사양) |
| 발견해야 할 최소 결함 | 깊이 5mm,φ00.2mm |
| 전송 전압 |
-350V 선택 |
| 전송 임페던스 | 400Ω, 80Ω |
| 펄스 떨어지는 가장자리 |
<15ns (10%~90%) |
| 펄스 너비 |
30~1000 ns, 5 ns 증가 |
| 작동 주파수 |
100MHz |
| 샘플링 채널 |
2 / 4경로 선택 가능, 병렬 동작 |
| 샘플링 빈도 |
100MHz (8비트) |
| 이득 범위 |
0dB~110dB, 1dB와 6dB의 단계로 |
| 낮은 통과 필터 |
3.5 / 5 / 7.5/ 10 MHz 선택 가능 |
| 대역폭 수신 |
0.5MHz ~ 22MHz |
| 검출 방법 |
방사선 주파수/완전 탐지, 긍정적 반 또는 부정적 반 선택 |
| 수평 선형성 |
<0.5% |
| 수직 선형성 |
< 3% |
| 결의 |
>28dB |
| 감수성 간격 |
>55dB |
| 반복 빈도 |
2.5kHz~5kHz (캐널당) |
| 코드화 및 계산 |
2축, AB 단계 또는 펄스 + 방향 |
| 광적 격리 입력/출력 |
8/8 채널 |
| 신호 인터페이스 |
SMA/BNC 선택 사항 |
| 네트워크 인터페이스 |
100Mbps |
| 환경온도 |
-30°C ~ 70°C |
| 환경 습도 |
<90% |
특징
Ø 시험대상품: 평면판, 실린더, 콘, 구형 뚜?? 및 회전체
Ø 이 소프트웨어는 A 스캔, B 스캔, C 스캔, D 스캔 및 두께 측정과 같은 스캔 모드를 표시합니다.
Ø 시산 스캔 단층 촬영 소프트웨어로 최소 0.1mm의 단층 크기의 부품의 슬라이싱 분석을 수행할 수 있습니다.
Ø 탐사형: 점적 집중, 직선적 집중
Ø 수량 분석 기능을 지원하며, 검사 부품의 내부 결함의 위치, 모양 및 크기를 이미지 형태로 표시하고 결함 크기 및 면적 통계를 수행 할 수 있습니다.그리고 자동으로 결함 면적과 결함 비율을 계산.
Ø 그것은 자동 결함 위치를 지원하고 단일 또는 여러 작업 조각의 동시에 스캔 및 분석에 적합합니다. 그것은 정확한 위치, 높은 탐지 정확성,그리고 직관적인 C-스캔 영상.
Ø 새로운 초음파 보드는 광범위한 대역폭, 높은 샘플링 속도 및 초음파 시스템의 높은 반복 주파수를 채택합니다.
C-스캔 소프트웨어는 결함 영역, 결함 사이의 거리를 직접 측정하고 결함을 평가하고 비정상적인 영역을 표시 할 수 있습니다. 이는 실험 연구와 기록을 용이하게합니다.
Ø 이 시스템은 무관리 동작 기능을 가지고 있습니다. 사용자가 매개 변수를 설정 한 후에 시스템은 자동으로 스캔, 데이터를 저장하고 다른 작업을 수행 할 수 있습니다. 스캔이 완료 된 후,자동으로 원본으로 돌아가 다음 스캔을 기다립니다.
Ø 데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스를 갖추고 있습니다. 사용자 인터페이스는 친화적이며 조작이 쉽고 직관적인 결과를 제공합니다.,운영자들에 대한 기술 기술 요구사항을 줄이는 기능, 고객의 필요에 따라 지속적으로 업그레이드 할 수 있습니다.
