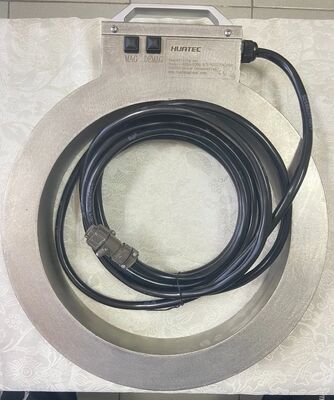

HCDX-C280DC 508GS 높은 자기장 DC 자기화 비자기화 코일

HCDX-C280DC 508GS 고자기장 DC 자화 탈자 코일

I. 제품 개요

*제품명: DC 자화 및 탈자 코일

*제품 모델: HCDX-C280DC

*주요 용도: 본 제품은 자분 탐상 장비의 핵심 부품으로, 철자성 공작물의 자화(자화) 및 탈자(탈자)에 사용되어 공작물의 표면 또는 표면 근처의 결함을 탐지합니다.

*제품 특징: 공장 시험 보고서에 따르면, 본 장비는 강력한 중심 자기장(최대 508GS 이상), 우수한 탈자 효과(최대 0.1mT), 안정적인 작동, 안전성 및 신뢰성을 특징으로 합니다.

II. 기술 매개변수

다음 매개변수는 공장 출하 시 검증 및 확인되었으며, 정상 작동 조건에서의 장비 성능 지표를 나타냅니다:

III. 작동 절차

(1) 작동 전 점검

*안전 점검: 장비가 올바르게 접지되었는지 확인하고 전원 코드 및 출력 케이블의 무결성을 점검합니다. 장비 표면 손상 여부를 확인하고 안전 경고 표시가 명확하게 보이는지 확인합니다.

*액세서리 점검: 모든 액세서리(연결 케이블, 커넥터 등)가 완전하고 양호한 상태인지 확인합니다.

*환경 확인: 작업 환경이 건조하고 깨끗하며 가연성 또는 폭발성 물질이 없는지 확인합니다.

(2) 충전 작동 절차

*공작물 연결: 장비의 출력단을 검사할 공작물에 단단히 연결합니다.

*매개변수 설정: 공작물의 재질, 사양 및 검사 표준에 따라 0-8A 범위 내에서 적절한 자화 전류를 설정합니다. 낮은 전류로 시작하는 것이 좋습니다.

*충전 시작: 충전 버튼을 누르면 장비가 공작물을 자화합니다. 자화 시간은 일반적으로 매우 짧습니다(몇 초).

*자분 도포: 자화 중 또는 자화 직후 공작물 표면에 자분을 분사합니다.

*결함 검사: 적절한 조명 하에서 공작물 표면에 자기 흔적이 있는지 관찰합니다. A1 15/50 시험편을 사용하여 감도가 표준에 부합하는지 확인할 수 있습니다.

(3) 탈자 작동 절차

*공작물 탈자: 공작물이 코일 중앙에 있는지 확인합니다.

*탈자 시작: 탈자 버튼을 누르면 장비가 자동으로 탈자 작업을 수행합니다. 전류계 바늘이 0으로 돌아오면 탈자가 완료됩니다.

*효과 검증: 자기장 측정기(예: 가우스 미터)를 사용하여 공작물의 주요 부분에서 잔류 자기장을 측정합니다. 0.2mT를 초과해서는 안 됩니다(실제 측정값은 일반적으로 0.1mT에 도달합니다).

IV. 주의사항 및 유지보수

*안전 경고:

작동 중에는 확실한 접지를 보장합니다.

장비는 강력한 자기장을 발생시킵니다. 심장 박동기, 이식형 의료 기기 사용자 및 임산부는 멀리 떨어져 있어야 합니다.

장비 작동 중에는 고압 단자에 직접 접촉하지 마십시오.

*작동 팁:

장비 손상을 방지하기 위해 최대 자화 전류(8A)를 초과하는 장시간 작동을 피하십시오.

연속 작업 시 장비의 부하 지속 시간(10%-20%)에 주의하고, 장시간 고부하 작동으로 인한 과도한 온도 상승을 피하십시오. 2시간 작동 후 냉각을 위해 기계를 멈추거나 부하율을 줄이는 것이 좋습니다.

장비를 깨끗하고 건조하게 유지하고 절연 성능을 정기적으로 점검하십시오.

*일일 유지보수:

외관 스프레이 품질을 정기적으로 점검합니다. 손상이 있는 경우 녹 방지를 위해 즉시 처리하십시오.

모든 전기 계측기 및 작동 시스템이 정상적으로 작동하는지 정기적으로 점검합니다.

장기간 사용하지 않을 때는 건조하고 통풍이 잘 되는 곳에 보관해야 합니다.

V. 고장 해결 (간략)
