제품 상세 정보:
|
| 주파수 범위: | 10Hz~15MHz | 조정 범위를 얻습니다: | 0~90dB, 최소 단계 0.5dB |
|---|---|---|---|
| 채널 수: | 64채널 | 디지털 필터링: | 1~100 |
| 전면 게인: | 10~35dB | 고역 필터링: | 0~500Hz |
| 저역 통과 필터링: | 10Hz~10KHz | 진폭 및 위상 측정: | 자동/매뉴얼 |
| 강조하다: | 64채널 와전류 테스터,고감도 균열 탐지 장비,3D 영상 비파괴 검사기 |
||

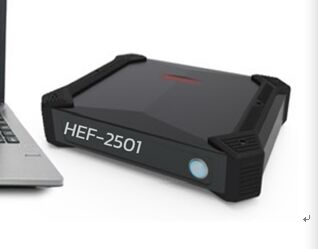

HEF-2501 3D 영상 및 균열 깊이 검출과 함께 64 채널 배열 에디 전류 검사기
HEF-2501 배열 회전 전류 탐지기는 배열 다주파 회전 전류 탐지기입니다. 그것은 금속 재료의 결함을 실시간으로 감지하고 효과적으로 합금 유형을 구별 할 수 있습니다.열처리 상태 및 두께 변화, 등 여러 탐지 방법을 결합하여 얻은 시험 결과는 검사자의 포괄적 인 데이터 분석과 상호 검증을 촉진 할 수 있습니다.따라서 보다 객관적이고 진실한 평가를 얻을 수 있습니다.특히 항공, 항공우주, 에너지, 핵공학, 금속공학, 선박, 석유화학,그리고 자동차.
I. 기능 설명
• 64채널 배열 회전 전류 테스트
• 비방향 용접 매듭 검사
• 독특한 균열 깊이 감지 기능

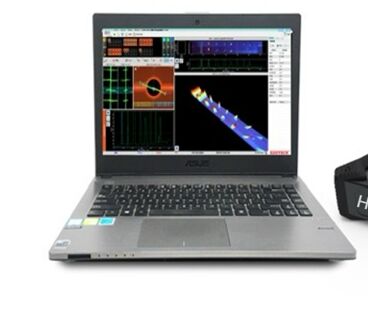

• 임피던스 평면 다이어그램, 시간 기반 스캔 다이어그램 디스플레이, 시간 기반 중복 디스플레이, 배열 에디 전류 스캔 II (B / C) 및 3 차원 이미지 표시 기능;
• 고해상도와 높은 감수성
• 중국어와 영어 조작 인터페이스를 가진 간단한 조작 (선택);
• C-스캔 시각의 데이터 획득은 결함을 빠르고 효과적으로 감지하고 위치를 알 수 있습니다.
• 파이프 벽 두께 희석 측정, 표면 결함 탐지 및 깊이 측정, 표면 코팅의 두께 측정 및 금속 재료의 접착 층을 지원합니다.그리고 다양한 금속 물질과 단단성을 분류.
• 32개의 포괄적 인 처리 (믹싱) 장치가 있습니다: 동시에 여러 그룹의 간섭 신호를 분리하거나 억제 할 수 있습니다.
•다중 필터링 방법
• 다양한 데이터 저장 방법
• 다주파 감지 구성 분석 기능을 가지고 있습니다.
• 탐지 매개 변수 및 데이터를 저장하고 PDF, EXCEL, WORD 등으로 보고서를 내보낼 수 있습니다.
• 전체 감지 과정의 신호 파동 형태를 저장/ 재생할 수 있습니다.
• 내장 리?? 배터리로 장착되어 있으며 6시간 이상 연속적으로 작동할 수 있습니다.
二,성능 지수
|
항목 |
성능 지수 |
|
링크 수 |
2개 |
|
채널 수 |
64 채널 |
|
프로브 인터페이스 타입 |
LEMO 인터페이스 |
|
빈도 |
4 |
|
빈도범위 |
10Hz∙15MHz |
|
이윤 조정 범위 |
0∙90dB,최소 단계 0.5 dB |
|
임페던스 평면 |
32개 |
|
자동 혼합 장치 |
32개 |
|
높은 패스 필터링 |
0∙500Hz |
|
낮은 통과 필터링 |
10Hz∙10KHz |
|
디지털 필터링 |
1∙100 |
|
앞 장점 |
10∙35dB |
|
드라이브 |
레벨 8 |
|
진폭 및 단계 측정 |
자동/수동 |
|
레이아웃 표시 |
임피던스 평면 다이어그램, 시간 기반 스캔 곡선 표시, A-스캔 표시 |
|
경보 모드 |
반단계 경보/단계 경보/박스 경보 |
|
신호 출력 |
트랜지스터 OC 게이트 출력 |
|
균형 모드 |
디지털 전자 균형 |
|
필터링 방법 |
세 가지 유형: 높은 통과, 낮은 통과 및 디지털 필터링 |
|
표시 모드 |
포인트 / 라인 / 희미화 최대 균열 깊이 표시 할 수 있으며 실시간으로 균열 깊이 표시 |
|
탐사기의 캘리브레이션 |
그것은 스케일 마크로 검출하기 전에 기본 주파수 신호의 파형 표시 기능을 가지고 있습니다. 그것은 센서 자기 진단 기능을 가지고 있습니다. |
|
양방향 이득 비율(Y/X) |
0.1에서 10/0.1에서 10까지, X와 Y가 별도로 설정될 수 있습니다. |
|
캘리브레이션 곡선 |
결함 깊이 ( 두께) - 진폭 / Y 진폭 / 단계 곡선 정정 함수 |
|
확장된 기능 |
다시 재생, 분석 및 에디 전류 감지 신호를 저장 |
|
데이터 분석 |
검사 정보, 결함 신호, 위치, 날짜, 직원 및 기타 검사 매개 변수를 포함한 검사 보고서를 자동으로 생성합니다. |
|
데이터 기록 및 관리 |
1이 시스템은 테스트 중에 지역 결함 신호의 임피던스 시간 기본 다이어그램, 결함 신호의 파형 파일 및 대응 매개 변수 구성을 저장할 수 있습니다. 2이 시스템은 실시간으로 각 감지 파형의 데이터를 저장하고 재생하고 저장된 신호 파형을 분석할 수 있습니다. 3이 시스템은 메모리 카드로 장착되어 있으며, 현장 탐지 데이터를 분석을 위해 실험실로 가져와 저장할 수 있습니다. |
|
인간-컴퓨터 상호작용 |
이 시스템은 신호를 수동으로 분리하고 분류하여 각종 신호의 진폭과 단계와 같은 특징적인 매개 변수를 얻을 수 있습니다. 2이 시스템은 다른 신호의 단계 오프셋을 수동으로 수정할 수 있습니다. 3이 시스템은 표준 샘플 신호의 진폭을 캘리브레이트하는 기능을 가지고 있습니다. 4이 시스템은 데이터 수집 기간을 설정할 수 있습니다. |
|
크기, 무게 |
292×214×69mm·20.7kg |
|
작동 온도 범위 |
- 20°C ∙+55°C |
|
외부 전원 공급 |
어댑터: DC19V, 재충전 가능한 리?? 배터리 (14.8V 5.7AH) |
三,구성 목록
|
SN |
이름 |
모델 사양 |
양 |
단위 |
언급 |
|
1 |
배열 에디 전류 감지기 |
HEF-2501 |
1 |
pc |
|
|
2 |
노트북 |
D e l |
1 |
pc |
|
|
3 |
32채널 배열 탐사선 |
맞춤형 |
1 |
pc |
방향 없는 탐지 탐사선 |
|
4 |
펜형 탐사선 |
EPB2.JO20 |
1 |
pc |
|
|
5 |
곡선 펜형 탐사선 |
EPB2W.JO20 |
1 |
pc |
|
|
6 |
가장자리 탐사선 |
EPD1.CO10 |
1 |
pc |
|
|
7 |
배열 테스트 블록 |
스테인리스 스틸 |
1 |
pc |
|
|
8 |
테스트 블록을 비교 |
강철 |
1 |
pc |
|
|
9 |
배열 에디 전류 어댑터 와이어 |
LEMO16 핵심 -LEMO19 원자 |
1 |
pc |
|
|
10 |
통신선 |
네트워크 케이블 |
1 |
pc |
5급 |
|
11 |
전원 어댑터 |
DC-19V |
1 |
pc |
|
|
12 |
도구 상자 |
|
1 |
pc |
|
|
13 |
제품 자격증 |
|
1 |
pc |
|
|
14 |
품질 보증 인증서 |
|
1 |
pc |
|
|
15 |
품질 피드백 양식 |
|
1 |
pc |
|
|
16 |
기기 작동 안내 |
|
1 |
pc |
|
|
17 |
시스템 소프트웨어 백업 |
영어/USB 플래시 드라이브 |
1 |
pc |
|
