제품 상세 정보:
|
| 이름: | 참조 블록 유형 1 EN ISO 9934-2 | 애플리케이션: | 형광성 MPI 참조 블록 |
|---|---|---|---|
| 키워드: | 참조 블록 유형 1 EN ISO 9934-2 | 사용: | 자성 분말 검사용 MTU 블록 |
| 강조하다: | EN ISO 9934-2 참조 블록,1형 자기 입자 테스트 블록,비파괴 검사 교정 블록 |
||
참조 블록 타입 1 EN ISO 9934-2
EN ISO 9934-2:2002
참조 블록 타입 1 EN ISO 9934-2(MTU 테스트 블록 3호로도 알려져 있습니다.) 는 자기 입자 검사 (MPI) 를 위한 습기 민감도 정정 표준 블록입니다.자석 서스펜션/파우더의 탐지 능력과 시스템 상태를 확인하는 데 사용됩니다.그것은 비 파괴적 테스트 (NDT) 의 핵심 품질 관리 도구입니다.
핵심 기능
감수성 검증: 자기 분말/자기 서스펜션의 결함 표시 능력을 검증하고 노화 또는 오염으로 인해 감수성이 감소했는지 여부를 결정합니다.
시스템 품질관리: MPI 장비의 일일적/정규적 검증, 자석 서스펜션 농도 및 조명 조건 (UV/백색 빛) 을 준수하는 것을 보장합니다.

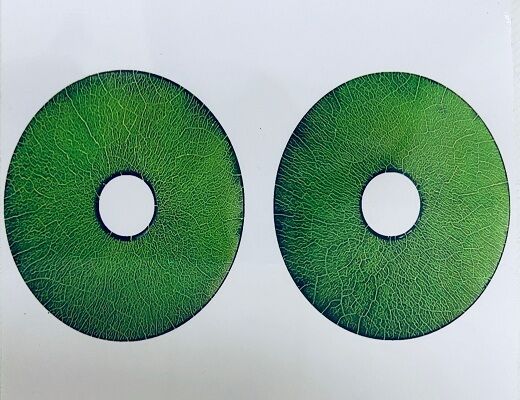

벤치마크 비교: 측정된 균열 디스플레이를 벤치마크와 비교하여 시스템이 자격을 갖추었는지 여부를 결정하는 표준 참조 이미지와 함께 제공됩니다.
소모품 평가: 다른 브랜드/배치의 자기 파우더와 새와 오래된 자기 서스펜션의 시험 성능을 비교합니다.
참조 블록 타입 1 EN ISO 9934-2 사용 및 기능 분석
|
1자기화 효과 (자기장 방향과 강도) 를 확인 |
MTU-3 테스트 블록은 일반적으로 높은 자기 투명성을 가진 재료로 만들어집니다. 테스트 블록이 검사되는 작업 조각의 표면에 배치되어 작업 조각과 함께 자기화되면, 작업자는 어떤 결함 방향에서 자기 흔적이 나타나는지 관찰함으로써 작업 조각 표면의 자기장의 방향을 결정합니다. 예를 들어방사선 균열만 보이는 경우, 그것은 자기장이 둘레라는 것을 나타냅니다. 단지 동심열이 표시되면 자기장이 방사선이라는 것을 나타냅니다. |
|
2시스템 전체의 민감성을 평가합니다. |
시험 블록의 인공 결함은 매우 미묘하며 전체 감지 시스템 (전류 값, 자기화 방법, 자기 서스펜션 농도,청결성, 조명 상태 등) 는 좋은 상태입니다. |
|
3매일 성능 검증 |
·매일 시험 작업을 시작하기 전에 또는 시험 과정과 장비를 교체한 후빠른 캘리브레이션을 위해 MTU-3 테스트 블록을 사용하는 것은 테스트 결과의 신뢰성을 보장하는 중요한 품질 관리 단계입니다.이것은 항공 우주, 원자력 및 압력 장비와 같은 높은 표준 산업의 규제 요구 사항을 충족합니다. |
|
4. 다른 자기 서스펜션의 성능을 비교 |
·같은 MTU-3 테스트 블록과 같은 자기화 사양을 사용하여서로 다른 팩트 또는 공급자로부터의 자기 서스펜션 (플루오레센스 및 비플루오레센스 포함) 의 성능을 비교할 수 있습니다.더 나은 성능의 자기 서스펜션은 더 명확한 결함 표시와 테스트 블록의 더 높은 대조를 초래합니다. |
자기 입자 테스트 과정에서MTU-3 타입 I 테스트 블록은 빠르고 직관적으로 전체 테스트 시스템의 전체 감수성 (장비 포함) 을 확인하고 확인합니다., 자기화 방법, 자기 서스펜션 성능 및 작동 프로세스) 는 요구 된 표준을 충족시키고 작업 조각 표면에 자기장의 방향을 표시합니다.
참조 블록 타입 1 EN ISO 9934-2는 자기 입자 테스트 결과의 신뢰성, 일관성 및 추적성을 보장하는 핵심 도구입니다.
참조 블록 타입 1 EN ISO 9934-2
담당자: Ms. Shifen Yuan
전화 번호: 8610 82921131,8618610328618
팩스: 86-10-82916893
