제품 상세 정보:
|
| 이름: | MTU-3 MPI 참조 블록 유형 1 | 애플리케이션: | 형광성 MPI 참조 블록 |
|---|---|---|---|
| 키워드: | MTU-3 MPI 참조 블록 유형 1 | 사용: | 자분 현탁 검증 블록 |
| 강조하다: | MPI 기준 블록 유형 1,비파괴 검사 교정 블록,MTU-3 MPI 표준 테스트 블록 |
||

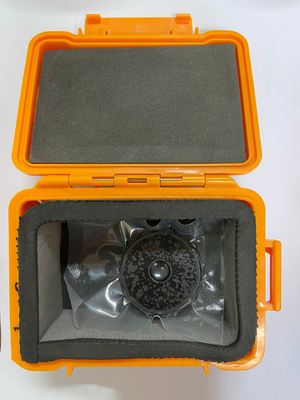

MTU-3 MPI 참조 블록 타입 1
EN ISO 9934-2:2002
MTU-3 MPI 참조 블록 타입 1 (MTU 테스트 블록 No. 3이라고도 함)는 자기 입자 검사(MPI)를 위한 습식 민감도 보정 표준 블록으로, 자기 현탁액/분말의 탐지 능력 및 시스템 상태를 검증하는 데 사용됩니다. 비파괴 검사(NDT)의 핵심 품질 관리 도구입니다.
핵심 기능
민감도 검증: 자기 분말/자기 현탁액의 결함 표시 능력을 검증하고 노화 또는 오염으로 인해 민감도가 감소했는지 여부를 결정합니다.
시스템 품질 관리: MPI 장비, 자기 현탁액 농도 및 조명 조건(UV/백색광)의 일일/정기 검증을 통해 규정 준수를 보장합니다.

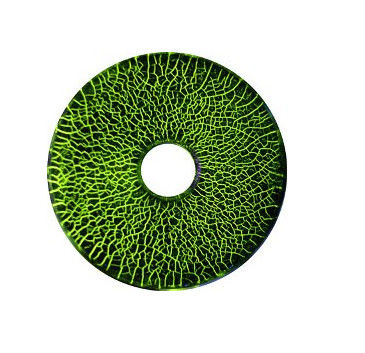

벤치마크 비교: 측정된 균열 표시를 벤치마크와 비교하여 시스템이 적격인지 여부를 결정하는 표준 참조 이미지가 함께 제공됩니다.
소모품 평가: 다양한 브랜드/배치의 자기 분말 및 새롭거나 오래된 자기 현탁액의 테스트 성능을 비교합니다.
MTU-3 MPI 참조 블록 타입 1 사용 및 기능 분석
|
1. 자화 효과(자기장 방향 및 강도) 검증 |
MTU-3 테스트 블록은 일반적으로 높은 자기 투자율을 가진 재료로 만들어집니다. 테스트 블록을 검사 대상 작업물의 표면에 놓고 작업물과 함께 자화할 때, 작업자는 결함이 표시되는 방향을 관찰하여 작업물 표면의 자기장 방향을 결정합니다. 예를 들어, 방사형 균열만 보이는 경우 자기장이 원주형임을 나타냅니다. 동심 균열만 표시되는 경우 자기장이 방사형임을 나타냅니다. |
|
2. 시스템의 종합적인 민감도 평가 |
테스트 블록의 인공 결함은 매우 미묘하며 전체 탐지 시스템(전류 값, 자화 방법, 자기 현탁액 농도, 청결도, 조명 조건 등)이 양호한 상태일 때만 명확하게 표시될 수 있습니다. |
|
3. 일일 성능 검증 |
·매일 테스트 작업을 시작하기 전, 또는 테스트 공정 및 장비를 교체한 후 MTU-3 테스트 블록을 사용하여 신속하게 보정하는 것은 테스트 결과의 신뢰성을 보장하는 중요한 품질 관리 단계입니다. 이는 항공 우주, 원자력, 압력 용기와 같은 고표준 산업의 규제 요구 사항을 충족합니다. |
|
4. 다양한 자기 현탁액의 성능 비교 |
·동일한 MTU-3 테스트 블록과 동일한 자화 사양을 사용하여 다양한 배치 또는 공급업체의 자기 현탁액(형광 및 비형광 포함) 성능을 비교할 수 있습니다. 성능이 더 좋은 자기 현탁액은 테스트 블록에서 더 명확한 결함 표시와 더 높은 대비를 제공합니다. |
자기 입자 테스트 공정 중에 MTU-3 타입 I 테스트 블록은 전체 테스트 시스템(장비, 자화 방법, 자기 현탁액 성능 및 작동 공정 포함)의 종합적인 민감도가 요구되는 표준을 충족하는지 여부를 빠르고 직관적으로 검증하고 확인하며 작업물 표면의 자기장 방향을 표시합니다.
MTU-3 MPI 참조 블록 타입 1은 자기 입자 테스트 결과의 신뢰성, 일관성 및 추적성을 보장하는 핵심 도구입니다.
MTU-3 MPI 참조 블록 타입 1
