HRD-120 온라인 와이어 로프 비파괴 검사 장비 내부 외부 끊어진 와이어 검사 기계

HRD-120온라인 철사망 비파괴 테스트 장비 내부 외부 부서진 철자 검사 기계

一제품 개요

◆전선 로프 탐지내부 및 외부의 부러진 와이어, 마모, 강성, 변형, 느슨한 나선, 스키 와이어, 재료 변화 및 기타 결함

◆ 시험 결과 보고서는 여러 산업 의 표준 을 충족 시킬 수 있으며, 부러진 와이어 의 수 와 부러진 와이어 면적 과 총 부러진 와이어 면적 의 비율 을 나타낸다.

◆ 컴퓨터 USB 인터페이스 (케이블) 또는 "자기 Wi-Fi 네트워크" (무선) 를 사용하여 온라인 소리 및 빛 경보 및 실시간 표시 결과와 함께 직접 샘플링 처리 분석.

◆ 센서 원형 구조, 둘레 서라운드, 축 자석화, 배선 로프 순식 자석화 포화 상태.

◆ 센서 는 금속 알루미늄 껍질 을 사용 하여 방수, 먼지, 충격 및 수분 에 저항 하는 기능 을 갖는다.

◆ 안정적 인 동작, 신뢰할 수 있는 성능, 높은 탐지 정확성, 강력한 반 간섭 성능, 정확한 데이터.

◆ 소프트웨어 는 Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11 다양한 컴퓨터 운영 체제 에 적응 한다

◆ 광산, 케이블 라인, 들어올림 장비, 엘리베이터, 항구 기계, 케이블 브릿지 및 다른 분야 에서 널리 사용 됩니다.

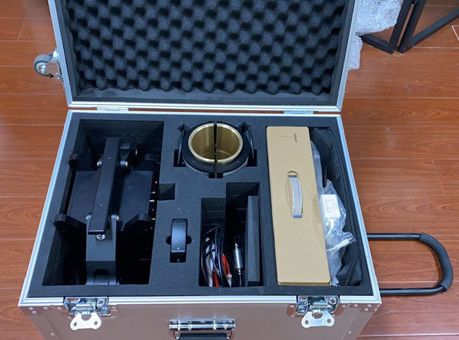

二.시스템 구성 및 모델

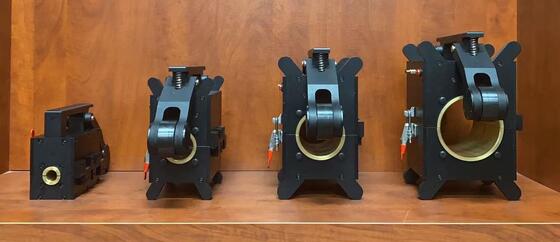

모든 것이 맞춤화되어야합니다: 와이어 로프 결함 탐지 기계 (48mm 작은 - 78mm 중간 - 108mm 큰)

참고: 1개, 그 중 7개의 태블릿 듀얼 유즈 컴퓨터는 선택 사항입니다 (수요에 따라 추가 비용입니다.)

2, 모든 크기가 요구에 따라 사용자 정의 될 수 있습니다 (그리고 정확하게 사용자 정의 될 수 있습니다 교체 가능한 부리); 48mm + 24mm 교체 가능한 부시와 같은

三기술 핵심 및 법률 자격

1가상 도구: 로프 무한 불확실성. 단지 가상 도구 기술의 적용, 소프트웨어로 전통적인 도구를 대체,컴퓨터로 직접 샘플링 처리하면 발견을 놓치지 않고 잘못된 판단을 할 수 없습니다.마치 영화를 보는 것과 같이, 가닥을 스캔하는 과정 내내, 결과는 정확하고 반복성이 좋습니다.

2세 고정된 도구: 각기 다른 산업에서 철회로 잔재에 대한 국가 표준에 따르면, 이 제품은 전자 자질적, 양적, 위치,철사선 내부 및 외부 부러진 철사의 온라인 파괴적이지 않은 탐지, 경화, 마모, 금속 가로단 면적 변화, 느슨한 나선, 스키 와이어, 변형, 재료 이상 및 기타 결함.

3법적 도구: ASTM1571-2021 미국 표준 및 GB/T21387-2008 국가 표준에 따라.

四기술 지표

전체 시리즈는철사선의 지름 범위:φ1.5-300mm (다른 일련의 스펙트럼 센서를 구성해야 합니다)

센서와 케이블의 상대속도: 0.0-6.0m/s 최고: 0.1-0.5m/s

센서 가이드 수갑과 철 로프 사이의 최적의 간격은 2-4mm이며 허용된 간격은 0-15mm입니다

부러진 와이어 결함 (LF) 검출 능력

질적:단일 중앙화된 부서진 와이어를 질적으로 탐지하는 정확도는990.99%

양적: 단 한 장소에서 깨진 케이블의 수가 하나 또는 동등한 뿌리를 잘못 판단 할 수 있습니다.

정확한 비율은 92% 이상 100 번 이상 한 장소에서 깨진 케이블의 숫자를 오류없이 감지 할 때

금속 가로 절단 (LMA) 의 양적 변화율

의검출 감수성의 허용 반복성 오류는±0.055%

의시험 정확도 표시 값의 허용 오류:± 0.2%

위치 (L) 검출 능력: 검출 길이 표시 값의 비율 오류: ±0.2%

전원 공급:컴퓨터 배터리에서 5V

센서 무게: 일반적인 사양 < 10kg (실제 상황에 따라 맞춤)

실내 온도:-10°C~40°C대기압:86~106Kpa 상대 습도: ≤85%
