IIW V2 교정 블록

IIW V2 캘리브레이션 블록

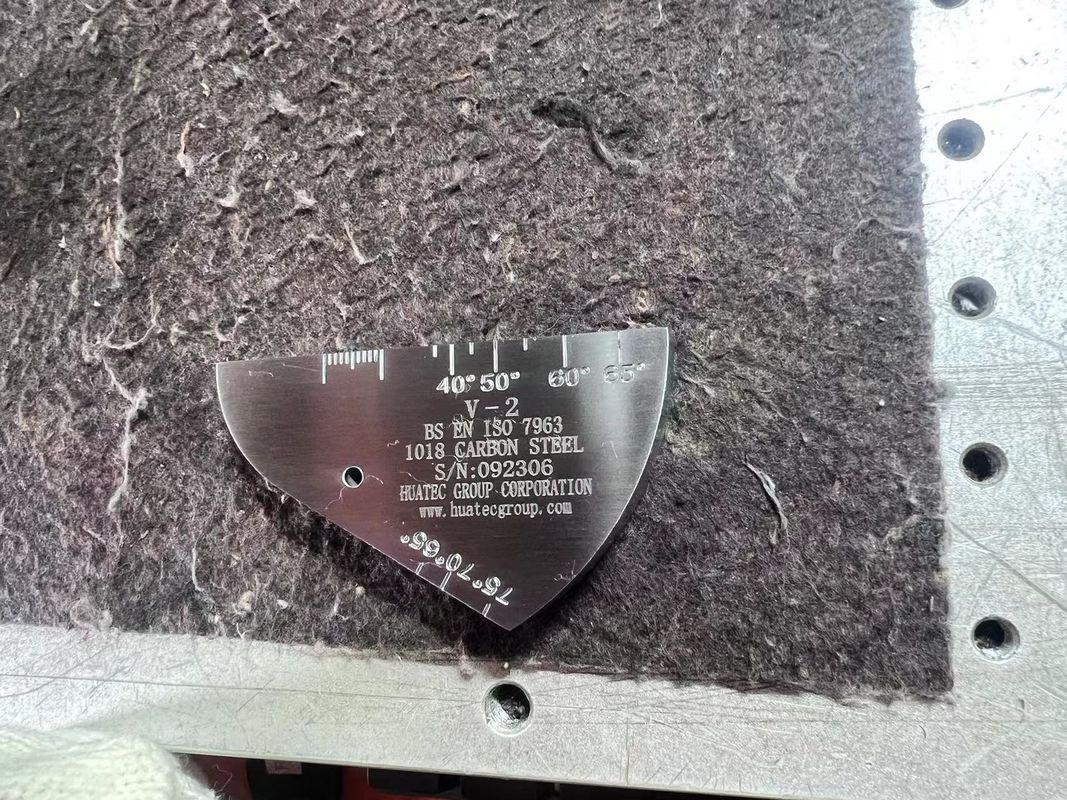

IIW2 테스트 블록 (V-2 테스트 블록) 은 국제 용접 협회에서 승인 한 표준 테스트 블록입니다. IIW 테스트 블록과 비교하면 V-2 (DIN54122)V-2 테스트 블록은 가벼운 무게와 운반하기 쉬운 장점이 있습니다특히 현장 사용에 적합합니다. 그림 1-2 참조.

주요 사용 지점:

(1) 기울기 탐사기의 충돌점과 민감도 간격은 반사선 R50mm의 활 반사면을 사용하여 측정되었습니다.

(2) 5번 통과 구멍의 반사 표면을 이용하면 기울기 탐사기의 굴절 범위는 각각 45°~65°, 65°~75°입니다.

(3) 결함 탐지기의 수평 및 수직 선형성은 12.5mm의 두께의 바닥의 여러 p-파 반사를 사용하여 측정 할 수 있습니다.

(4) R25 및 R50이라는 두 개의 활면이 시간축과 0점을 수정하는 데 사용됩니다.

설명

12.5mm 두께의 작은 캘리브레이션 블록은 소형 절단파 탐사 지수, 시간 기지, 빔 각도 및 증가를 현장 검사하기 위해

 사양

 시험 보고
HUATEC는 제품 품질을 엄격히 보장하고 판매된 각 테스트 블록에 대한 대응 테스트 보고서를 제공하기로 약속하며 테스트 블록 사양, 재료 및 테스트 표준을 기록합니다.시험 보고서에 대한 특별한 요구 사항이 있다면, 저희에게 연락하십시오.
