제품 상세 정보:
|
| 빈도: | 50Hz m 10MHz | 이득 비율: | (x/y) 0.1 ～ 10.0 |
|---|---|---|---|
| 지연 표시: | 0.001 0 120.000S | 마킹 길이: | 0.1m 9. 49.9m |
| 단계: | 0.01mm ～ 1000.0mm | 자동 잔액: | -1～20초 |
| 강조하다: | 높은 감수성 회전 전류 결함 감지기,보일러 튜브 시험 장비,열 교환 튜브 결함 감지 장치 |
||
| 속성 | 값 |
|---|---|
| 주파수 | 50 Hz ~ 10 MHz |
| 이득 비율 | (X/Y) 0.1 ~ 10.0 |
| 지연 마킹 | 0.001 ~ 120.000초 |
| 마킹 길이 | 0.1m ~ 49.9m |
| 단계 | 0.01mm ~ 1000.0mm |
| 자동 균형 | -1 ~ 20초 |

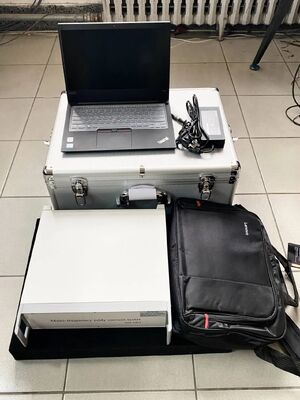

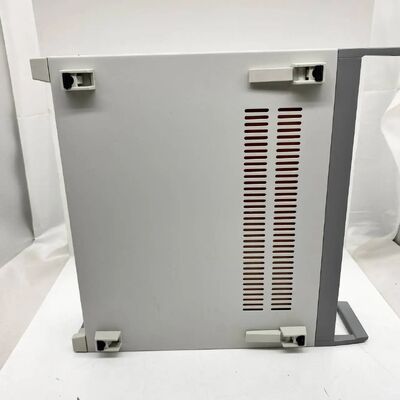

HEF-24ET 지능형 디지털 다중 채널 실시간 와전류 내벽 및 외벽 균열 탐상기
특히 원자력, 전력, 석유화학, 항공우주, 항공 및 기타 부서에서 사용되는 구리, 티타늄, 알루미늄, 지르코늄 및 기타 파이프, 금속 부품의 결함 탐지 및 벽 두께 측정, 그리고 다양한 강자성 파이프라인 테스트, 분석 및 평가에 적용 가능합니다.
| 기능 | 사양 |
|---|---|
| 주파수 | 50 Hz ~ 10 MHz |
| 프로브 구동 레벨 | 1 ~ 16 |
| 디지털 필터링 | 저역 통과 (0 Hz ~ 2000 Hz), 고역 통과 (0 Hz ~ 2000 Hz) |
| 이득 비율 (X/Y) | 0.1 ~ 10.0 |
| 지연 마킹 | 0.001 ~ 120.000 초 |
| 마킹 길이 | 0.1 m ~ 49.9 m |
| 단계 | 0.01 mm ~ 1000.0 mm |
| 자동 균형 | -1 ~ 20초 |
| 포인트 유지 번호 | 1 ~ 4096 |
| 재생 속도 비율 | -300 ~ 300 |
| 시간 기준 속도 | 1 픽셀 ~ 16384 픽셀 |
| 알람 지연 | 10 ms ~ 60000 ms |
| 마킹 유형 | 시간 또는 길이 |
| 지속 시간 | 1 ms ~ 10000 ms |
| 연속 거리 | 0 mm ~ 65535 mm |
| 프로브 유형 | 차동 또는 절대 |
| 필터 | 0 ~ 30000 |
| 속도 측정 포트 | P1 ~ P8 |
| 클럭 유형 | 내부 클럭 또는 (S1 ~ S8) 외부 클럭 |
| 프론트 엔드 지연 | 0 ms ~ 3600000 ms |
| 테일 엔드 지연 | 0 ms ~ 3600000 ms |
| 엔드 밸런스 | 켜기 또는 끄기 |
| 합격 통계 | W1 ~ W16 |
| 배경 좌표 | 없음, 극좌표 또는 직교 좌표 |
| 다양한 디스플레이 | 임피던스, 시간 기준 (A 스캔, B 스캔, C 스캔) |
| 탐지 길이 계산 | 예 |
| 다중 독립 주파수 | 확장 가능한 8 채널 |
| 실시간 메모리 추적 | 예 |
| 이득 범위 | 0 ~ 99 dB 연속 조절 가능, 0.1 dB 단계 |
| 위상 회전 | 0 ~ 359°, 1° 정밀도 |
| 전자 균형 | 빠른 디지털/아날로그 |
| 알람 영역 | 비일정 진폭 위상/진폭 |
| 하드웨어 알람 출력 | 다중, 지연 및 실시간 출력 포함 |
| 메모리 경로 지연 블랭킹 | 실선, 블랭킹; 두 가지 모드 |
| 언어 | 영어 및 중국어 |
| 온라인 도움말 | 예 |
| 운영 체제 | Win8, Win10 |
| 자동 측정 | 신호 진폭, 위상; 느린 재생 (조절 가능) |
| 호환 프로브 | 절대, 차동, 자체 비교; 다양한 유형 |
| 데이터 저장 | 절차 및 데이터의 대용량 저장 |
| 자동 곡선 표시 | 위상/결함 깊이 |
| 배경 선택 | 직교, 극좌표, 없음 |
| 디스플레이 색상 | 사용자 정의 가능 |
| 자동 시간 표시 | 예 |
| 선택적 데이터 분석 | 예 |
HEF-24ET 지능형 올 디지털 다중 주파수 와전류 시험기는 차세대 와전류 비파괴 검사 장치입니다. 최첨단 디지털 전자 기술, 다중 주파수 와전류 기술 및 마이크로프로세서 기술을 채택하여 강자성 및 비강자성 금속 파이프의 내벽 및 외벽 균열을 실시간으로 효과적으로 탐지할 수 있습니다.
HEF-24ET는 완전한 와전류 시험 시스템을 갖추고 있습니다. 기존의 다중 주파수, 다중 채널, 기존 와전류 시험 시스템과 통합되어 고성능, 다목적, 지능형 와전류 시험 장치로 전환될 수도 있습니다.
네 개의 상대적으로 독립적인 시험 채널을 통해 HEF-24ET는 네 개의 절대 및 네 개의 차동 와전류 신호를 수신할 수 있습니다. 소프트 스위칭을 통해 이 장치는 두 개의 동시 프로브 연결을 갖춘 두 개의 듀얼 주파수 와전류 시험 검출기로 전환될 수도 있습니다. 시험 주파수는 50Hz에서 10MHz까지이며 선택 가능한 가변 주파수 범위를 가지고 있으며, 약한 시험 신호 증폭 기능과 강력한 간섭 방지 기능을 갖추고 있습니다. 파이프 균열 시험에 적용되며, 내부 관통 프로브를 사용하면 내부/외부 벽면 균열, 구멍, 부식, 얇아짐, 벽 재료 및 내부 결함과 같은 결함을 쉽게 감지할 수 있습니다. 또한 컴퓨터 제어 자동 시험, 디지털 디스플레이, 높은 시험 감도, 안정적인 성능 등의 기능을 갖추고 있습니다.
따라서 HEF-24ET는 원자력, 전력, 석유화학, 항공우주, 항공 및 기타 부서에서 사용되는 다양한 서비스 중인 금속 (구리, 티타늄, 알루미늄, 지르코늄 및 기타 금속 재료) 파이프 및 금속 부품의 결함 탐지 및 벽 두께 측정 및 평가 분석에 특히 적합합니다. 더 자세하게는, 서비스 전 또는 서비스 중인 보일러 튜브, 열교환기 튜브, 지하 파이프 및 주철 파이프 등의 시험입니다.
