제품 상세 정보:
|
| 측정 범위: | 0.6~508mm(0.025~20.00인치) | 측정 해상도: | 0.01 또는 0.1mm ((0.001 또는 0.01in) |
|---|---|---|---|
| 재료 속도 범위: | 500-9999m/s,0.0179-0.3937in/u | 측정 업데이트 속도: | 초당 4HZ, 8HZ 또는 16HZ 옵션 |
| 표시하다: | 2.4인치 TFT QVGA(320×240) 컬러 OLED 화면, 명암비 1010:1 | ||
| 강조하다: | 휴대용 초음파 두께 측정기,횡단 코팅 두께 측정 장치,OLED 디스플레이 두께 검사기 |
||

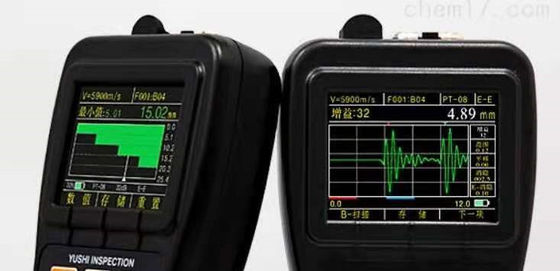

TG-5100D 고정밀 휴대용 A-SCAN & B-SCAN OLED 디스플레이 코팅 투과 초음파 두께 게이지
당사에서 개발 및 생산한 이 초음파 두께 게이지는 OLED 트루 컬러 스크린, 내장 실시간 A-SCAN 및 B SCAN, 코팅 투과 두께 측정, 대용량 데이터 저장 등의 기능을 사용하며 초음파 측정 원리를 사용하여 고정밀, 고해상도 휴대용 산업 비파괴 검사 장비입니다.
이 장비는 제조, 금속 가공 산업, 화학 산업, 상품 검사 산업 및 기타 검사 분야에서 널리 사용될 수 있습니다. 다양한 판재 및 다양한 가공 부품의 정확한 측정 외에도 다양한 파이프 및 압력 용기의 생산 과정에서 모니터링하는 데 사용할 수 있으며, 부식 후 얇아진 정도를 모니터링하는 데 사용할 수 있으며, 비파괴 검사 산업에 필수적인 장비입니다.
A-SCAN 스냅샷 기능은 사용자가 측정을 더 잘 제어하고 재료 자체의 요인으로 인한 오류 측정을 피하는 데 도움이 됩니다. 시험 재료 표면에 코팅 또는 페인트 층이 있는 경우, 표면 코팅을 연삭하거나 손상시키지 않고 작업물의 기판 실제 두께를 얻을 수 있습니다.
주요 기능 특징
1. 간단한 단일 레벨 매개변수 구성 메뉴
2. 실시간 A-스캔. 사용자는 화면에서 초음파 신호 파형을 직접 볼 수 있으며, 이는 두께 판독값이 올바른지 확인하고 문제의 원인을 분석하며 사용자가 문제 해결 방법을 찾는 데 도움이 됩니다.
3. 프로브가 작업물과 결합될 때 두께 값이 흰색 글꼴로 표시됩니다.
4. 두께 알람: 알람 두께 한계를 설정할 수 있으며, 알람 중에 두께 판독값의 색상이 동적으로 변경될 수 있습니다.
5. 최대 모드: 측정 과정에서 최대값과 최소값을 캡처합니다.
6. 차이 모드: 현재 두께 측정값과 공칭 두께의 차이 및 공칭 두께에 대한 차이 값의 백분율을 얻습니다.
7. 밀리미터 및 인치 두께 단위 지원
8. 대용량 데이터 저장 기능: 100,000개의 두께 값을 저장할 수 있습니다.
9. 작업물 표면의 코팅을 투과하여 기판의 두께를 직접 측정할 수 있습니다.
10. 사용자는 미터법 x. XX 및 X.X, 영국식 X. XX 및 X.X에서 측정 해상도를 선택할 수 있습니다.
11. 다국어 인터페이스는 선택 사항입니다.
12. 최대 35시간 대기 시간
기술 매개변수
|
|
2.4인치 TFT QVGA(320x240) 컬러 OLED 화면, 명암비 1010:1 |
| 작동 원리 | 이중 결정 프로브를 사용한 초음파 펄스/에코/에코 방법 |
| 측정 범위 | 0.6 ~ 508mm (0.025 ~ 20.00인치) |
| 측정 해상도 | 0.01 또는 0.1mm (0.001 또는 0.01인치) |
|
|
밀리미터 또는 인치 |
| 디스플레이 모드 | 두께 값 모드, 최소/최대 캡처 모드, 차이/감소 모드 |
| V 경로 보정 | 자동 V 경로 보정은 트윈 프로브의 비선형성을 보상합니다. |
| 측정 업데이트 속도 | 초당 4Hz, 8Hz 또는 16Hz 선택 가능 |
| 재료 속도 범위 |
|
| 작업 언어 | 중국어/영어/프랑스어 (선택 사항) |
| 알람 설정 | 최대/최소 알람, 알람 시 두께 판독값 색상 동적 변경 |
| 전원 공급 장치 | 1.5V AA 배터리 2개 |
| 작동 시간 | AA 배터리 2개, 35시간 이상 사용 가능 |
| 장치 끄기 | 5, 10 또는 20분 동안 작동하지 않으면 자동 종료 또는 수동 종료 (선택 사항) |
|
|
-10 ~ +50 °C, 특수 요구 사항 시 최대 20 °C |
|
|
|
| 보관 기간 | 배터리 포함 280g |
|
|
12개월 |
표준 배송
본체 TG-5100D
케이블 포함 프로브
휴대용 케이스
사용 설명서
교정 인증서
선택 액세서리
| 고온 프로브 | 주철 프로브 |
| 좁은 튜브 프로브 | 소형 프로브 |
| 프로브 케이블 | 단계 블록 |
| 고무 슬리브 |
측정 범위가 있는 프로브
| 프로브 설명 |
|
접촉 면적 직경 |
측정 범위 (강철 기준) |
허용 접촉 온도 |
| 주철 프로브 ZT12 |
|
|
|
|
| 표준 프로브 PT12 |
|
|
|
|
| 표준 프로브 PT08 |
|
|
|
|
| 표준 프로브 TC510 |
|
|
|
|
| 소형 결정 튜브 프로브 PT06 |
|
|
|
|
| 소형 프로브 PT04 |
|
|
|
|
| 고온 프로브 |
|
|
|
480°C 이하 |
