| 이름: | UCI 경도 시험기 | 사용: | 비파괴 산업 경도 테스트 |
|---|---|---|---|
| 애플리케이션: | 자동차 산업 경도 시험기 | 키워드: | UCI 경도 시험기 |
| 강조하다: | 교정 기능이 있는 UCI 경도 시험기,HUH-6M 경도 시험 장비,비파괴 UCI 시험기 (보증 포함) |
||

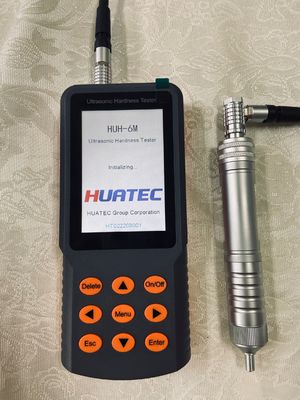

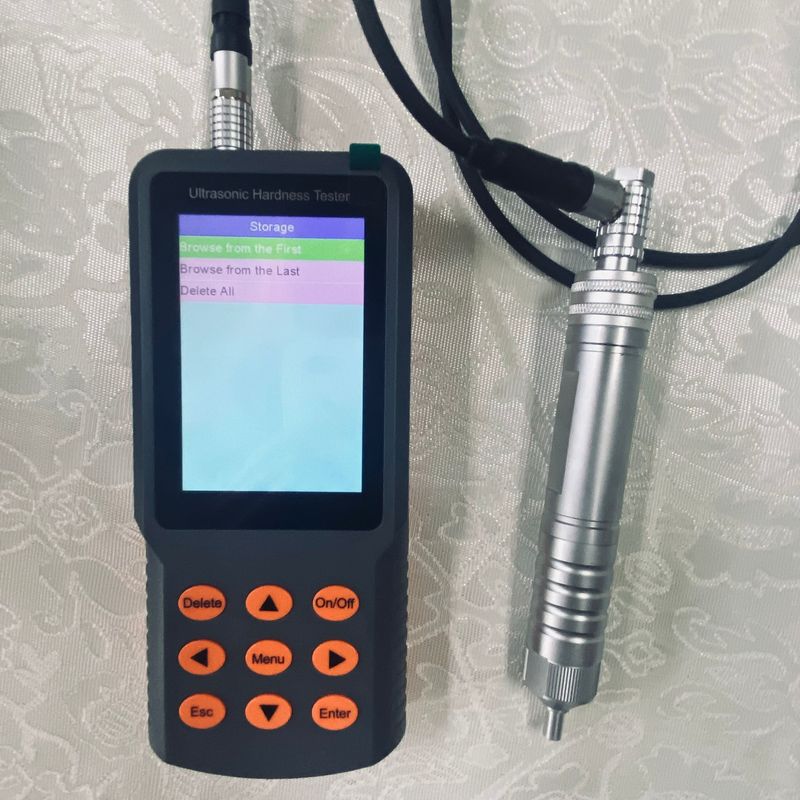

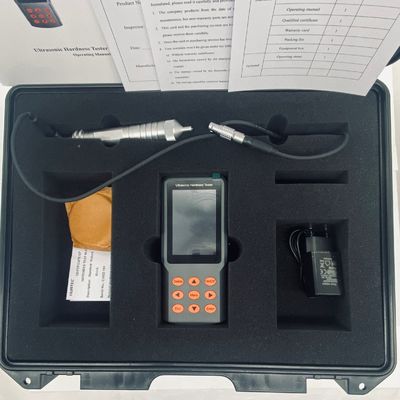

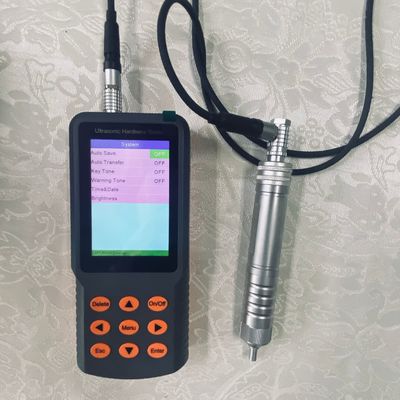

UCI 경도계 (다점 교정 기능 포함) HUH-6M
초음파 경도계 (UCI - 초음파 접촉 임피던스 방식)는 진동하는 로드를 사용하여 재료의 압입 저항을 평가하여 경도를 측정하는 비파괴 검사(NDT) 장치입니다.
목적 (용도)
초음파 경도계의 주요 목적은 무거운 충격 방식으로는 테스트할 수 없는 재료에 대해 정밀한 미세 경도 측정을 제공하는 것입니다.
·미세 측정: 수 마이크론까지 얇은 벽, 작은 기어, 표면 경화층 또는 코팅을 테스트하는 데 사용됩니다.
·기하학적 다양성: 앤빌이 부품을 지지할 수 없는 좁은 공간(기어 이 뿌리 등)이나 복잡한 형상에서도 테스트할 수 있습니다.
·품질 관리: 침탄, 질화 또는 유도 경화와 같은 열처리 공정 후 표면 경도의 일관성을 확인합니다.
◣기술 매개변수:
|
모델 |
HUH-6M |
|||||||
|
표준 |
DIN50159-1-2008; ASTM-A1038-2005; JB/T 9377-2010; JJG-654-2013; GBT34205-2017 |
|||||||
|
범위 |
HV50-1599,HRC20-76,HB76-618,HRB41-100,HRB41-100,HRA61-85.6,Mpa255-2180 |
|||||||
|
테스트 오류 |
HRC:±2HRC; HB:±3%HB; HV:±3%HV |
|||||||
|
최대 허용 상대 오차 |
표준 시험편 경도 |
경도계의 최대 허용 상대 오차% |
||||||
|
HV10 |
HV5 |
HV2 |
HV1 |
HV0.8 |
HV0.3 |
HV0.1 |
||
|
<250HV |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
|
|
250HV-500HV |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
|
|
>500HV-800HV |
4 |
4 |
5 |
5 |
5 |
7 |
7 |
|
|
>800HV |
4 |
4 |
6 |
6 |
6 |
8 |
8 |
|
|
프로브 테스트 힘 |
2kgf(선택 사항0.5kgf,1kgf,5kgf,10kgf) |
|||||||
|
작동 온도 |
-20℃~50℃ |
|||||||
|
· 작동 습도 |
<=85% |
|||||||
◣프로브 매개변수:
|
프로브 |
0.5kgf수동 프로브 |
1kgf수동 프로브 |
2kgf 수동 프로브 |
5kgf 수동 프로브 |
10kgf 수동 프로브 |
|
액세서리 |
선택 액세서리 |
선택 액세서리 |
표준 액세서리 |
선택 액세서리 |
선택 액세서리 |
|
테스트 힘 |
5N |
10N |
20N |
50N |
98N |
|
직경 |
22mm |
22mm |
22mm |
22mm |
22mm |
|
길이 |
150mm |
150mm |
150mm |
150mm |
150mm |
|
공진 로드 직경 |
2.4mm |
2.4mm |
2.4mm |
2.4mm |
2.4mm |
|
테스트 표면의 최대 거칠기 |
Ra<3.2um |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
|
최소 공작물 무게 |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
|
최소 공작물 두께 |
2mm |
2mm |
2mm |
2mm |
2mm |
