| 이름: | 파이프라인 방사선 촬영 크롤러 | 사용: | 파이프라인 원주 용접 품질 검사 |
|---|---|---|---|
| 애플리케이션: | 비파괴 테스트(NDT) 파이프라인 테스트 | 예어: | 엑스레이 파이프 라인 크롤러 |
| 강조하다: | 보증 포함 파이프라인 방사선 투과 검사 크롤러,비파괴 검사 크롤러 HXPC-100B1,파이프라인 방사선 투과 검사 장비 |
||

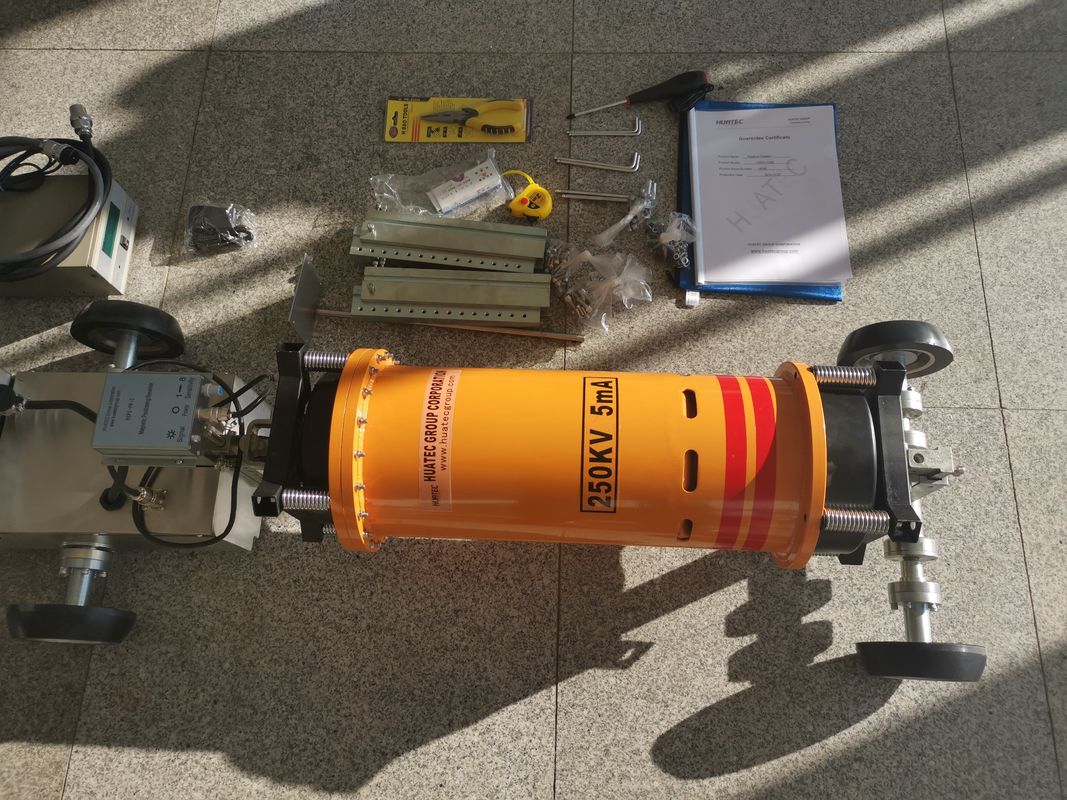

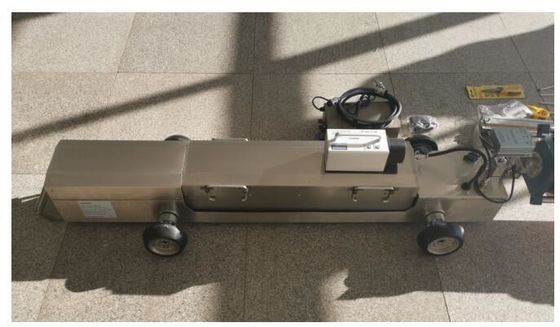

파이프라인 방사선 탐사기 HXPC-100B1
엑스레이 파이프 크롤러는 비파괴 테스트 (NDT) 분야에서 핵심 장비이며, 주로 둘레 용접의 품질 및 파이프 라인 몸체의 부식과 같은 결함을 감지하는 데 사용됩니다.
주요 탐지 대상
· 파이프 라인 둘레 용접 검사: 100%의 파노라마 노출을 통해 튜프 라인 부트 둘레 용접을 통해 뚫림성, 찌질 포함, 침투 부족 등의 결함을 감지합니다.균열이 유형의 검출은 일반적으로 360 ° x 30 ° X선 빔을 사용하여 원형 용접 이미지를 보장합니다.
· 파이프 라인 몸의 부패 및 벽 두께 검출: 파이프 라인 내부 벽의 부패, 침식 및 벽 두께 손실을 식별 할 수 있습니다.단열층을 가진 파이프라인의 단열층 (CUI) 아래의 부식, 일반적으로 단열 층의 종료 또는 제거가 필요하지 않습니다.
·내부 구조적 이상: 파이프 라인 내부에서 막힘, 퇴적, 변형 또는 다른 기계적 손상이 발견됩니다.
주요 응용 산업
·석유 및 가스: 주요 응용 분야새로운 용접 품질 검사 및 장거리 파이프 라인 (서동 가스 파이프 라인 등) 및 석유 및 가스 필드 수집 파이프 라인의 운용 중 인티그리티 관리에 사용됩니다..
·화학 및 전력: 부식성 또는 고온 및 고압 매체를 운반하는 공정 파이프 라인, 그리고 발전소에서 증기 및 냉각 물 파이프 라인을 탐지합니다.누출 위험을 방지하기 위해.
·도시용 물 공급 및 인프라: 도시용 물 공급 및 난방 파이프 라인을 검사하고 균열, 강물 및 생물 오염을 탐지하고 발굴 및 유지보수를 피하는 데 사용됩니다.
|
크롤러 모델 |
HXPC-100B1X |
|
적용 가능한 파이프 내부 지름 |
Φ400-1100 mm |
|
청소 파이프 최적의 등산 경사 |
12° |
|
제어 방법 |
자기 위치 |
|
출력 전압 |
150~250kV |
|
출력 전류 |
3mA |
|
노출 시간 |
0-3분 |
|
위치 정확성 |
±5mm |
|
이동 속도 |
12m/min |
|
배터리 전압 / 용량 |
108V/7AH,108V/12AH |
|
노출이 없는 산책거리가 |
2000m |
|
적용 가능한 벽 두께 |
≤ 34mm |
|
크롤러 전체 길이는 mm |
2100 (자동차 카우시 1100mm 신발550mm) |
|
운전 모드 |
단일 드라이브 |
|
초점 크기 |
2.0*20 |
|
엑스레이 방사선 각도 |
360°*30° |
|
작동 환경 온도 |
-20°C ~ +75°C |
|
저장 온도 |
0°C ~ +60°C |
|
적용 가능한 환경 습도 |
≤85% |
|
배터리 박스 무게 |
21kg,42kg |
|
발전기 무게 |
13kg |
|
등산 무게 |
30kg |
|
크롤러의 회전 반지름 |
>7D |
|
발전기 유형 |
HUATEC XXGH-2505에아미크 튜브 |
·제품의 핵심 키워드
엑스레이 파이프 라인 크롤러, 엑스레이 파이프 크롤러, 파이프 라인 방사선 크롤러, RT 크롤러
