| 이름: | 엑스레이 파이프 크롤러 | 사용: | 파이프라인 원주 용접 품질 검사 |
|---|---|---|---|
| 애플리케이션: | 석유 및 가스 파이프라인 건설을 위한 신규 용접의 품질 검사 및 서비스 무결성 관리 | 키워드: | 비파괴 테스트(NDT) 파이프라인 |
| 강조하다: | HUATEC 엑스레이 파이프 크롤러,엑스레이 파이프 검사 장비,보증이 있는 비파괴 검사 크롤러 |
||

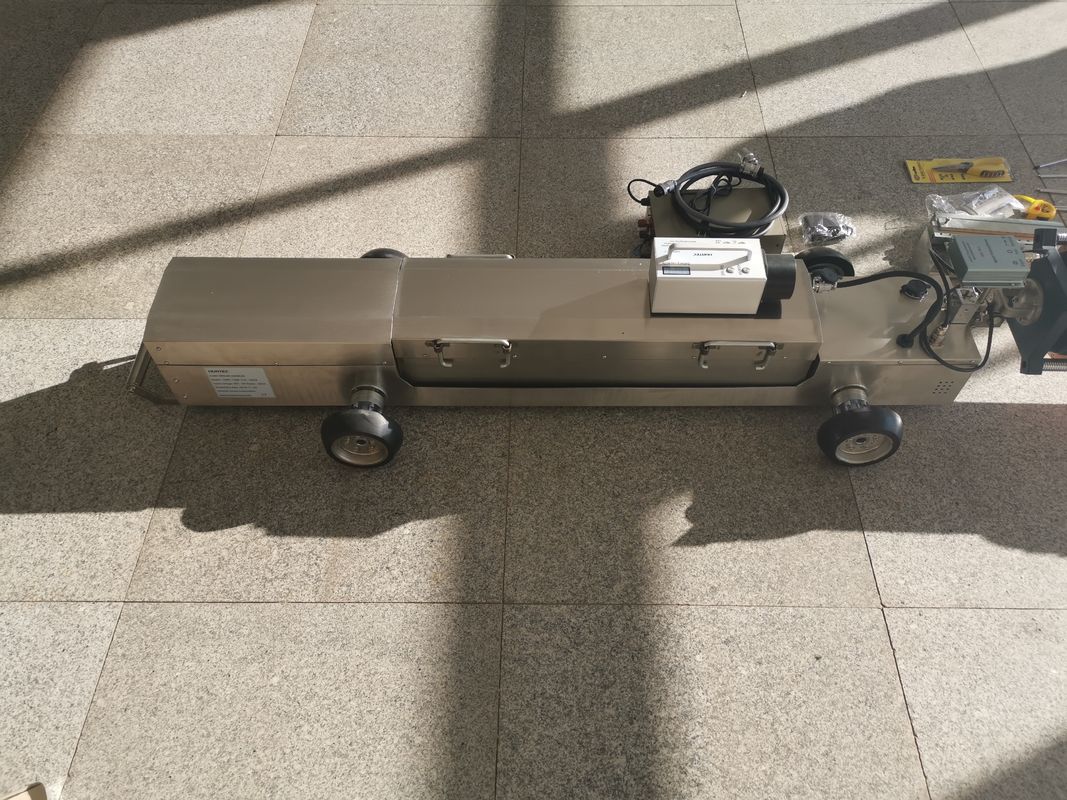

HUATEC X-ray 파이프 크롤러 HXPC-100B1
주요 검사 대상
· 파이프라인 둘레 용접부 검사: 파이프라인 맞대기 둘레 용접부에 대해 100% 파노라마 노출을 수행하여 기공, 슬래그 포함, 용입 부족, 균열 등의 결함을 검출합니다. 이 유형의 검사는 일반적으로 360° x 30° X-선 빔을 사용하여 원형 용접 이미지를 보장합니다.
· 파이프라인 본체 부식 및 벽 두께 검사: 파이프라인 내부 벽의 부식, 침식 및 벽 두께 손실을 식별할 수 있으며, 단열층이 있는 파이프라인의 단열층 하 부식(CUI)을 포함하며, 일반적으로 가동 중단이나 단열층 제거가 필요하지 않습니다.
· 내부 구조 이상: 파이프라인 내부의 막힘, 침전물, 변형 또는 기타 기계적 손상을 발견합니다.
매개변수
|
크롤러 모델 |
HXPC-100B1X |
|
적용 파이프 내부 직경 |
Φ400-1100 mm |
|
파이프 청소 최적 등반 경사 |
12° |
|
제어 방식 |
자기 위치 추적 |
|
출력 전압 |
150-250 kv |
|
출력 전류 |
3 mA |
|
노출 시간 |
0-3 분 |
|
위치 결정 정확도 |
±5 mm |
|
이동 속도 |
12 m/min |
|
배터리 전압 / 용량 |
108V/7AH, 108V/12AH |
|
비노출 이동 거리 |
2000m |
|
적용 벽 두께 |
≤34mm |
|
크롤러 총 길이 mm |
2100(본체 1100mm 슈 550mm) |
|
구동 방식 |
단일 구동 |
|
초점 크기 |
2.0*2.0 |
|
X-선 방사 각도 |
360°*30° |
|
작동 주변 온도 |
-20°C ~ +75°C |
|
보관 온도 |
0°C ~ +60°C |
|
적용 환경 습도 |
≤85% |
|
배터리 팩 무게 |
21Kg,42Kg |
|
발전기 무게 |
13kg |
|
등반 무게 |
30kg |
|
크롤러 회전 반경 |
＞7D |
|
발전기 유형 |
HUATEC XXGH-2505세라믹 튜브특징 |
l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다. l
자기 수신기는 8개의 기어 범위를 가지며, 이는 다양한 직경의 요구 사항을 충족합니다.
