제품 상세 정보:
|
| 경도 시험 범위: | 8~2900HV | 힘 적용의 테스트 방법: | 자동 (로딩, 유지, 언로드) |
|---|---|---|---|
| 전체 배율: | 100X, 200X | 테스트 력 유지 시간: | 1-99S |
| 최대 허용 시편 높이: | 160mm | 들여 쓰기에서 기계 벽까지의 거리: | 160mm |
| 최소 테스트 단위: | 0.01μm | 데이터 출력: | LCD 디스플레이 판독, EXCEL 형식으로 USB에 직접 저장 |
| 강조하다: | 완전 자동 비카스 경도계,디지털 디스플레이 터치 스크린 경화 검사기,가맹점과 함께 타레트 비커스 경화 검사기 |
||

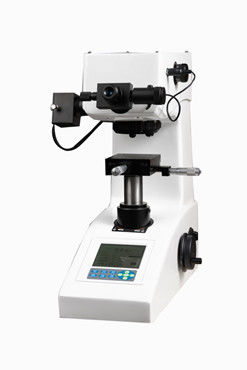

HVS-100MDX-AXY 완전 자동 터렛 디지털 디스플레이 터치 스크린 비커스 경도계
HVS-100MDX-AXY 완전 자동 마이크로 비커스 경도계는 두 부분으로 구성됩니다:
l THV-100MDX 자동 터렛 디지털 디스플레이 터치 스크린 비커스 경도계
l HVS—AXY 비커스경도 자동 측정 및 제어 시스템
HV-100MDX 자동 터렛 디지털 디스플레이 터치 스크린 비커스 경도계
①,제품 소개:
HV-100MDX자동 터렛 디지털 터치 스크린 비커스 경도계는 다음과 같습니다:
2)10단계 시험력, 최대 100kg
자동 브릭 타워
경도값 자동 숫자 표시
8인치터치 스크린 인터페이스, 조작 용이
②수량주요 특징
2)10단계 시험력, 표준 내 모든 시험력 충족
8인치터치 스크린 인터페이스, 사용자 조작 용이;
회전 터렛에는 10배 및 20배의 두 가지 다른 배율의 대물 렌즈가 장착되어 있어 필요에 따라 저배율로 샘플 윤곽을 넓게 스캔할 수 있습니다.
10배 및 20배 배율의 대물 렌즈 모두 측정에 사용할 수 있으며, 40배는 선택 사항입니다.
시험 중 압입자와 대물 렌즈가 자동으로 전환되며, 시험점은 자동으로 정확하게 위치합니다;
6.표준 경도 블록 또는 길이 눈금에 따라 보정할 수 있으며,높음, 중간, 낮음 경도값에 따라 경도 보정을 자동으로 수행하여 경도값을 더 정확하게 만듭니다.
7.다양한 경도값 간 변환;
8.모든 시험 매개변수 및 시험 결과는 Excel 형식으로 USB 플래시 드라이브에 저장되어 데이터 처리 및 시험 보고서 출력을 용이하게 합니다;
9.시험 설정 매개변수는 암호로 보호됩니다;
10. 광원은 LED 램프를 사용하여 수명이 길고 전구를 교체할 필요가 없습니다;
11. 내장 카메라, 더 선명한 이미지;
12. 중국어 및 영어 등 다국어 선택 가능;③
,수량모델
|
HV-100MDX |
시험력 |
|
2.0 Kgf (19.6N), 3.0 Kgf (29.4N), 5.0 Kgf (49.0N), 10.0 Kgf (98.0N), 20.0 Kgf (196N), 30.0 Kgf (294N), 50.0 Kgf (490N), 60.0 Kgf (588N), 80.0 Kgf (784N), 100.0 Kgf (980N) |
(힘값 사용자 정의 가능)구현 표준 |
|
GBT4340.1, GBT4340.2, ASTM_E92 |
경도값 변환 |
|
GB1172-99 및 ASTM 표준에 따름 |
정확도 충족 |
|
JJG260-91, JIS B 7725, JIS B 7734, GB/T3430.2-99 |
ASTM E-384, ISO 6507-2, ISO4546 하중 방법 |
|
자동 하중/유지/언로딩 |
회전 터렛 메커니즘 |
|
자동, 수동 |

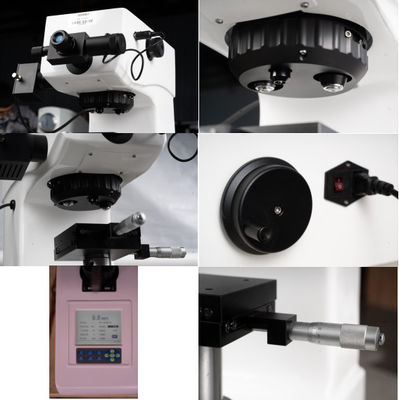

대물 렌즈 - 압입자 - 대물 렌즈 자동 전환 및 회전 자동 터렛은 수동 터렛 회전 없이 빠르고 쉬운 작동 시퀀스를 제공하며, 대물 렌즈와 압입자의 자동 전환을 가능하게 합니다. 대물 렌즈 중심과 압입자 중심은 1마이크론 이내로 정밀하게 정렬되어 압입 중 시편의 정확한 위치를 보장합니다. 대물 렌즈 중심 위치는 조절 가능합니다. 최소 시험 단위 |
|
0.01μm |
데이터 출력 |
|
LCD 디스플레이 판독, EXCEL 형식으로 USB에 직접 저장 |
변환 스케일 |
|
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
경도 시험 범위 |
|
8~2900HV |
시험력 적용 방법 |
|
자동 (하중, 유지, 언로딩) |
측정 접안 렌즈 |
|
전자식 10x |
대물 렌즈 |
|
10X, 20X |
총 배율 |
|
100X, 200X |
시험력 유지 시간 |
|
1~99초 |
최대 허용 시편 높이 |
|
160mm |
크기 |
|
160mm |
크기 |
|
변위 반복성 |
무게 |
|
약 55Kg |
전원 공급 장치 |
|
AC220V + 5%, 50-60Hz |
④,표준 액세서리: |
이름수량이름
|
1 |
평면 시험대 |
1 |
평면 시험대 |
|
1 |
배송 시간 |
2개 |
배송 시간 |
|
2개 |
방진 커버 |
1개 |
방진 커버 |
|
1 |
USB 플래시 드라이브 |
1 |
배송 시간 |
|
1 |
배송 시간 |
1 |
배송 시간 |
|
4 |
배송 시간 |
1부 |
3) |
|
1부 |
이 자동 경도 측정 시스템은 주로 다양한 금속 및 일부 비금속 재료의 비커스 경도 시험에 사용됩니다. 열처리 후 다양한 금속 부품 및 부품의 경도를 측정할 수 있습니다. 또한 효과적인 경화층 깊이, 코팅 및 용접부의 열 영향부 측정에도 적합합니다. 또한 다양한 금속 부품의 내부 금속 조직을 관찰하고 이미지를 캡처, 표시 및 인쇄하는 데 사용할 수 있습니다. |
HVS-AXY 비커스 경도 자동 측정 및 제어 시스템은 Naibo에서 독립적으로 개발한 컴퓨터 제어 시스템입니다(소프트웨어 등록증 번호: 2016SR176822). 다양한 비커스(마이크로 비커스 포함) 비커스 경도계와 완벽하게 연결되어 완벽한 경도계 자동 측정 시스템을 형성합니다. |
이 자동 경도 측정 시스템은 주로 다양한 금속 및 일부 비금속 재료의 비커스 경도 시험에 사용됩니다. 열처리 후 다양한 금속 부품 및 부품의 경도를 측정할 수 있습니다. 또한 효과적인 경화층 깊이, 코팅 및 용접부의 열 영향부 측정에도 적합합니다. 또한 다양한 금속 부품의 내부 금속 조직을 관찰하고 이미지를 캡처, 표시 및 인쇄하는 데 사용할 수 있습니다. |
이 시스템은 특히 열처리된 공작물의 표면 경도, 경도 구배 분포 곡선 및 효과적인 경화층 깊이를 측정하는 데 적합합니다.
一,
기술 매개변수
1. 카메라는 5백만 화소 내장이며 이미지가 선명합니다.
2)컴퓨터 운영 체제: Win 103. 고정밀 자동 XY 스테이지구동 모터
XY 축의 이동 속도는 소프트웨어를 통해 유연하게 변경할 수 있습니다.크기
XY 방향으로 50 × 50 mm
|
최소 이동 거리 |
1 mm |
|
이동 속도 |
1-10mm/초, 조절 가능 |
|
변위 반복성 |
1um-3um 이내 |
|
스테이지 이동 모드 설정 |
마우스로 인터페이스의 아무 지점이나 클릭하여 자동으로 포인트를 선택하고, 직선의 시작 위치와 임의 이동 위치를 설정하고, 마우스를 클릭하여 자동 XY 이동 스테이지를 8방향으로 제어할 수 있습니다. 속도를 조절하고, 자동으로 재설정하고, 좌표를 임의로 지울 수 있습니다. |
|
4. |
브랜드 컴퓨터브랜드 컴퓨터 |
|
파노라마 스캔 및 에지 스캔이 가능합니다. 연속 압입, 하중 유지, 판독 및 데이터 기록을 자동으로 완료할 수 있습니다. 측정 방법을 선택하면 모든 측정이 빠르고 자동으로 완료됩니다. |
필요에 따라 직선, 지그재그선, 원, 호, 임의 점, 매트릭스 및 자체 학습 모드 중에서 선택하십시오. 데이터 처리 소프트웨어를 통해 비평활 표면의 불분명한 압입 자국 가독성을 향상시킵니다. |
|
시편의 연속 측정 후 형성된 경화층 깊이는 표 형식으로 표시될 수 있습니다. |
다양한 측정 데이터, 경도값 표, 경화층 깊이, 최대값, 평균값 및 최소값을 편리하게 출력할 수 있습니다. |
|
경도계 제어 |
경도계 자동 제어: 자동 터렛(대물 렌즈, 압입자, 대물 렌즈 자동 전환), 자동 하중, 자동 측정 제어 |
경도계 압입자가 자동 로딩 위치로 들어가고, 로딩, 유지, 언로딩 및 측정 렌즈 위치로 자동 복귀하도록 선택하거나 시작합니다.
USB 플래시 드라이브 (HVS-AXY 소프트웨어 포함) 三,
|
|
애프터 서비스1. |
|
|
배송 시간 |
계약 체결 및 발효 후 10 영업일 이내에 배송됩니다.2. |
독립적인 지적 재산권을 가진 특수 소프트웨어와 백업 CD가 무작위로 제공되며, 사용자는 소프트웨어의 평생 사용권을 누립니다. |
|
1) |
|
독립적인 지적 재산권을 가진 특수 소프트웨어와 백업 CD가 무작위로 제공되며, 사용자는 소프트웨어의 평생 사용권을 누립니다. |
|
2) |
|
독립적인 지적 재산권을 가진 특수 소프트웨어와 백업 CD가 무작위로 제공되며, 사용자는 소프트웨어의 평생 사용권을 누립니다. |
|
3) |
|
독립적인 지적 재산권을 가진 특수 소프트웨어와 백업 CD가 무작위로 제공되며, 사용자는 소프트웨어의 평생 사용권을 누립니다. |
|
3. |
|
설치, 시운전, 인수 및 교육 |
1) 장비 도착 후 무료 설치 및 디버깅을 담당합니다.
2)사용자 현장에서 양 당사자는 관련 국가 표준, 기술 협약, 구성 목록, 제품 기술 매개변수 및 공장 기술 지표에 따라 장비의 외관, 작동 및 정확도를 검사하고 인수합니다.
3)
4.
1)
2)
3)
5.
1)
2)
3)
4)
