| 이름: | ISO 3452-1 유형 1 테스트 패널 | 사용: | 색대비침투시험판 |
|---|---|---|---|
| 애플리케이션: | 형광 침투 감도 테스트 | 기능: | 침투액이 사소한 결함을 감지할 수 있는지 평가 |
| 강조하다: | 感度レベル試験ブロック,비파괴검사 장비,非破壊検査感度決定ブロック |
||

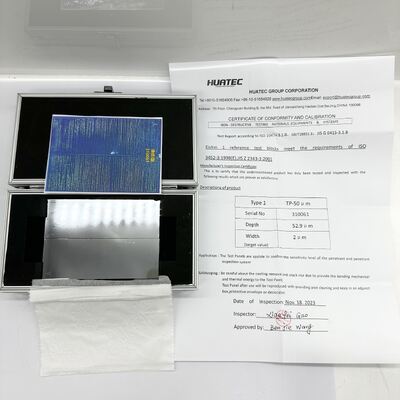

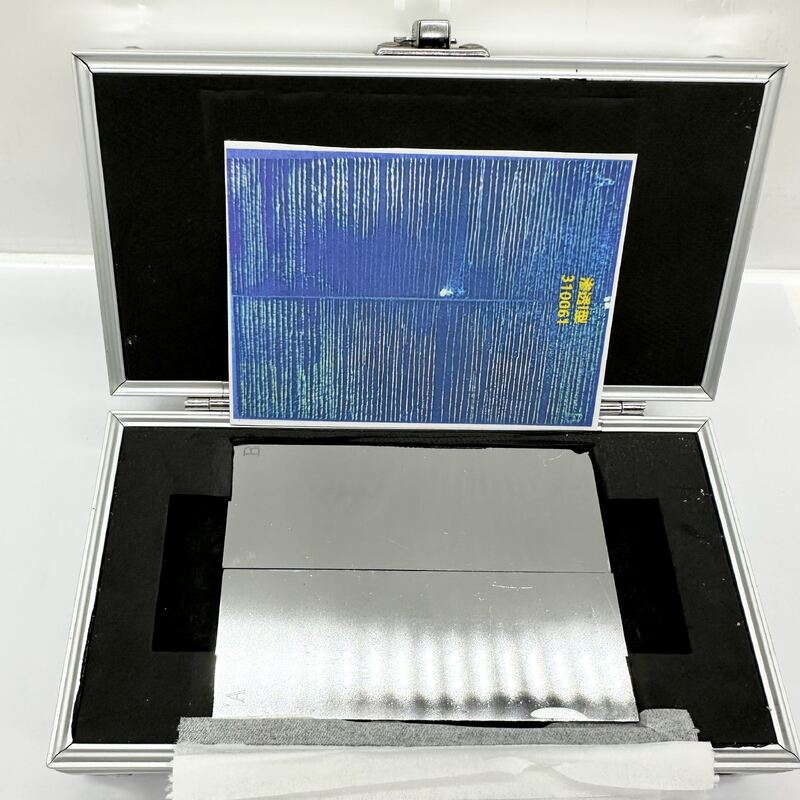

감수성 레벨 결정 블록
ISO 3452-1 1형 시험판
검출 민감도: 검출 블록에 별 모양의 균열을 감지하여 침투 물질이 작은 결함을 검출 할 수 있는지 평가합니다.
청소 가능성: 테스트 블록의 거칠성 영역을 측정하여 거칠성 표면에 침투 물질을 청소하는 것이 얼마나 쉬운지 결정합니다.
구조 및 매개 변수
키트 구성: 10μm, 20μm, 30μm, 50μm의 가전 접착 두께의 4개의 청금 판으로 구성된 세트.
지역 업무 분할: 각 테스트 블록은 두 부분으로 나뉘어 있습니다.
크롬 접착면: 감수성 평가에 사용되는 5 개의 별 모양의 균열이 있습니다.
·거부 면적: Ra 2.5μm ~ 15μm의 거부 면적, 세척성 측정에 사용됩니다.
적용 가능한 타입:
10μm, 20μm 및 30μm 시험 블록: 형광 침투 물질에 사용됩니다.
30μm 및 50μm 시험 블록: 색칠 침투 물질에 사용됩니다.
|
감수성* (무공식) |
형광 침투 물질의 민감도 수준은 매우 통제 된 조건에서 USAF 실험실에서 설정됩니다. 민감성 테스트는 침투 물질 제조업체 또는 사용자가 할 수있는 것이 아닙니다.당신은 적절한 NiCr 균열 패널을 사용하여 샘플을 비교 할 수 있습니다. |
|
|
균열 깊이 |
레벨 |
|
|
50μm |
1, 2, 3, 4 |
|
|
30μm |
2, 3, 4 |
|
|
20μm |
3, 4 |
|
|
10μm |
4 |
|
셰어윈과 마그나플럭스 모두 공급되는 패널과 동등하다는 것을 보장합니다.
사양 준수:ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
