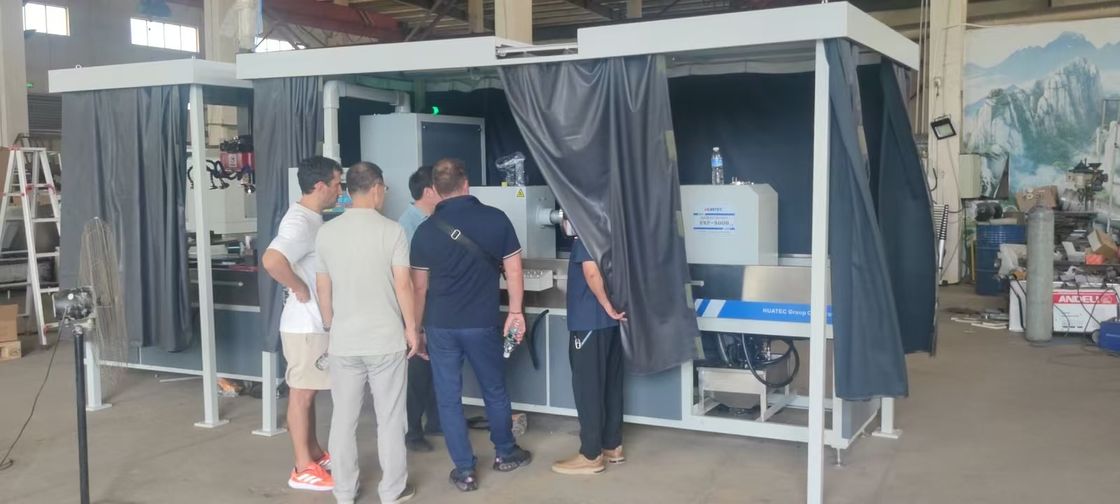

형광자분탐상검사기

플루오레센트 자기 입자 검사 기계

1.작동 원리

자기 입자 검출은 작업 조각의 결함에서 자기 누출장과 자기 분말 사이의 상호 작용을 사용합니다.철강제품의 표면과 거의 표면 결함 (열열과 같은) 의 차이를 이용합니다.소각, 털 라인, 등) 및 철 및 철의 투명성. 자기화 후, 이러한 재료의 불연속 위치에 있는 자기장이 왜곡됩니다.마그네틱 플럭스 누출의 일부를 형성하고 마그네틱 누출장을 발생시키는따라서 매그네틱 파우더의 축적을 형성하기 위해 매그네틱 파우더를 유치합니다 - 적절한 조명 조건 하에서 매그네틱 흔적, 결함의 위치와 모양을 보여줍니다

2.사용

형광 자기 입자 결함 탐지 기계는 금자기 작업 조각의 표면 및 근처 표면을 탐지하는 데 사용됩니다 (예를 들어: 기어, 기어 링, 기어 샤프트 등)밀링, 균열과 슬래그 포함 및 다른 미세한 결함으로 인한 피로.

어떻게 작동하는지: 부품은 자기화됩니다. 균열 또는 결함이있는 경우 "유출장"이 생성됩니다. 불투명 자기 입자가 적용되며 이러한 유출장에서 축적됩니다. 자외선 (검은 빛) 아래,이 입자들은 밝게 빛납니다.결함을 보이게 합니다.
· 목표 결함: 피로, 열처리, 조형, 주름 또는 가공으로 인한 균열, 매듭, 포함, 랩 및 기타 미세한 결함을 식별합니다.

기술 매개 변수

탐지 범위:기어 지름 ≤700mm,높이≤410mm·

축 지름 ≤ 300mm,길이<700mm

전극 간격:0~410mm(조정 가능)

주변 전류:AC 0~8000A 효과적 값(정전 단계 제어장치)

길쭉한 자기 잠재력:AC 0~18000AT 효과적 값(정전 단계 제어장치)

검출 방법:형광 자기 입자 탐지

자석화 모드:둘레 자석화, 경사 자석화, 복합 자석화

클램핑 모드:기압 클램핑

비자극화 효과:0.3mT 이하의 잔류량

탐지 민감도:A1 표준 시험 필름 (15/50)

전원 공급:3단계 5선 AC 380V 50Hz

3.장치 설명

3.1전기 제어 시스템

제어 시스템은 프로그래밍 가능한 논리 제어기 (PLC) 를 기반으로 두 개의 전극과 자기화 해석 장치의 작동을 제어합니다.제어 캐비닛이 주체로, 그것은 다양한 실행 구성 요소, 자기화 트리거 회로, 주 트랜스포머 등을 포함합니다.

터치 스크린을 통해 입력 자석 전류 및 기타 매개 변수. PLC 아날로그 입력 / 출력 모듈로 자석 전류 미리 설정 기능을 달성합니다.

모든 표시기, 버튼 및 결함 탐지 호스트의 작동 조명은 24V 안전 전압을 채택합니다.

결함 탐지 호스트, demagnetizer 및 유통 캐비닛 껍질은 안정적으로 땅.

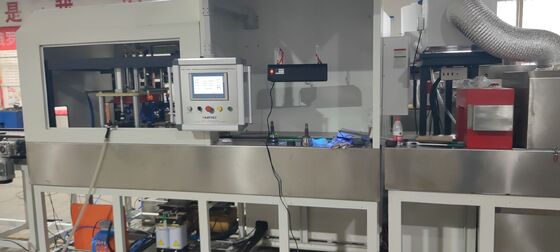

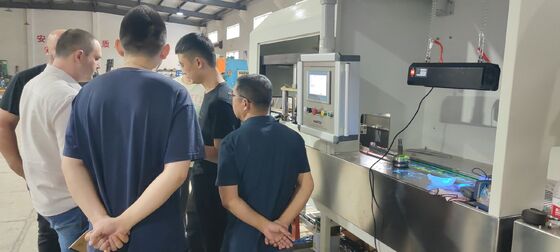

3.2호스트

주 기계:몸체, 스테인리스 스틸 수집 탱크, 자석, 분사 시스템

비행체:부속기는 고품질의 재료로 용접되어 있으며, 견고하고 아름답습니다. 부속기 주변에서 조종사의 높이 범위 내에서 명백한 날카로운 각 구조가 없습니다.

스테인리스 스틸 수집 탱크:고품질의 스테인리스 스틸로 만들어져 있습니다.

자석:클램핑 메커니즘, 자기화 전극 및 자기화 코일로 구성되어 있습니다. 자기화 전극은 작업 부품을 둘레로 자기화하고 자기화 코일은 경도 방향으로 자기화합니다.코일 및 전극판은 고품질의 구리로 만들어집니다클램핑 메커니즘은 기압 부품에 의해 구동되며 작업 조각은 둘레 자기 회로를 형성하기 위해 두 개의 전극 사이에 클램프됩니다.

3.3자기식 스펜션 분사 시스템

그것은 자석 서스펜션 수집 탱크, 물 펌프, 파이프 라인 및 스프링클러 머리로 구성됩니다. 수집 탱크는 수집에 책임이 있습니다.리플로우 마그네틱 서스펜션을 노즐로 뒤집고 펌핑합니다.액체 수집 탱크는 외부에 있으며, 브레이크 장치가있는 보편적 바퀴는 바닥에 설치되어 있습니다.관측 플랫폼과 주요 엔진의 demagnetizing 컨베이어 벨트는 모두 분출을 피하기 위해 액체 수집 탱크에 복구됩니다.

4.전기 부품의 주요 브랜드 및 공급자

장비의 모든 구성 요소와 구성 요소는 수입 또는 국내 유명 브랜드 제품이며, 가정용 제품은 품질 테스트를 통과했습니다.

5.다른 것

5.1설치 및 디버깅

5.1 품질 보장 및 판매 후 서비스

5.1.1 장비의 모든 부품 및 원료는 엄격한 검사 및 인증에 의해 구매되어야 하며, 이를 통해 일반 제조사들에 의해 생산되었음을 보장하여야 한다.

5.1.2 모든 자가 제조 부품은 설계 과정 요구 사항에 엄격하게 따라 자격을 갖춘 재료로 만들어져야 한다.

9.1.3 보증기간은 양측이 합격수용보고서를 서명한 날로부터 12개월이며, 서비스는 평생에 걸쳐야 한다.

5.2포장 및 운송

5.2.1 포장 케이스는 표준 사양에 엄격하게 따라 포장되어야 합니다.

5.2.2 포장 및 운송 비용, 운송 비용 및 운송 보험료는 국가 표준에 따라 청구인이 부담합니다.포장 비용은 공급자가 부담합니다..

6.구성 테이블:

수직 자석화 메커니즘 (기어 감지)   1 세트

수평 마그네티제 메커니즘 (역자 축 및 작은 부품 탐지)   1 세트

자석화된 전원 공급 장치 (전력 제어 캐비닛)   1 세트

암실   2 세트

플루오레센트 자기 분말  1 통

표준 시험 필름  1 세트

잔류물 자기계  1 세트

발 스위치  1 세트

서식용 UV 램프  1 세트

휴대용 UV 램프  1 세트
