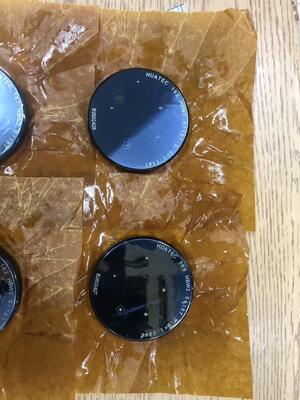

표준 교정을 위한 브리넬 경도 시험편

표준 캘리브레이션을 위한 브리넬 단단성 시험 블록

브리넬 경화 블록 (Brinell hardness block) 은 브리넬 경화 검사기를 캘리브레이트하는 데 사용되는 표준 시험 블록이다. 경화 값 (HBW) 은 뚫림 지름을 측정하여 계산된다.주요 정보는 다음과 같습니다.: 핵심 특성 및 매개 변수

1시험 원리
딱딱한 합금 공 (통사 D = 2.5/5/10 mm) 을 시험력 (예를 들어, 306N - 3000kgf) 으로 적용하고, 유지 시간은 10 ~ 35초입니다.그 다음 뚫림 지름 d를 측정계산 공식은:
HBW = 0.102 × (2F) / [πD(D - √(D2 - d2) ]
강도 값 범위: 8 ~ 650 HBW. 상한 한도를 초과하면 로크웰 강도 검사기를 사용해야합니다.
2파괴적이지 않은 테스트 위치
뚫림은 크다 (일반적으로 0.24D - 0.6D), 이는 미세 손상 테스트입니다.완제품이나 얇은 층의 재료에 적용되지 않습니다 ( 두께는 뚫림 깊이의 8배 이상여야 합니다)그것은 거친 곡물 재료, 복합 재료 등의 거시적 경화 평가에 적합합니다.
3스케일 선택
· HBW10/3000: 강철, 니켈 기반 합금 (95 ~ 650 HBW)
· HBW10/1000: 알루미늄 합금, 구리 합금 (31 - 218 HBW)
· HBW5/250: 얇은 부품 또는 부드러운 금속
4최신 표준 및 사양
· GB/T 231.1-2018: 시험 방법 (2009년판을 대체)
· GB/T 231.3-2022: 표준 강도 블록 캘리브레이션 (국립 시험 기계 표준 위원회의 관할)
· 캘리브레이션 요구 사항: 표면 거칠성 ≤ Ra 0.8μm, 인접한 힌트 사이의 중심 거리는 힌트 지름의 ≥ 3 배입니다. 실용적인 예방 조치
· 표본 요구 사항: 표면은 평평하고 기름 얼룩이 없어야 하며, 두께는 ≥ 10mm (뒤 변형을 피하기 위해) 이며, 시험 표면은 바닥 표면과 평행해야 합니다.
· 장비 캘리브레이션: 표준 블록을 사용하여 매일 5점을 미리 누르십시오. 오류가 한도를 초과하면 캘리브레이션이 필요합니다. (예: 굴곡 지름 측정 오류 ≤ 1%).
· 제한 사항:
· 다른 척도의 결과는 직접 비교할 수 없습니다 (예를 들어, HBW10/3000 및 HBW5/250);
· 단단함 값은 Rockwell 또는 Vickers 단단함으로 정확하게 변환 할 수 없습니다 (고객의 확인이 필요한 ASTM E140 참조). 산업 응용 시나리오
· 적용 분야: 부지런한 곡물 재료의 주름, 도공, 고열 / 정상화 철강 등을 대량 탐지.
· 대체 솔루션: 완제품 또는 얇은 층 재료의 경우, 표면 로크웰 경화 (비 파괴적) 또는 마이크로 영역 비커스 경화 (마이크로 영역) 를 사용하는 것이 좋습니다.> 현장에서 빠른 검출이 필요한 경우, 리브 단단성 검사기는 휴대용 측정에 사용할 수 있지만 탄력 모듈 간섭 오류가 있습니다 (결과는 일반적으로 더 낮습니다), 조심스럽게 사용해야합니다.
