제품 상세 정보:
|
| 두께 범위: | 0.8~9999mm(A 스캔) 0.8~500mm(C 스캔) | 단일 장치 채널 수: | 1-8 채널, 전송/수신 분할/조합 선택 가능 |
|---|---|---|---|
| 탐침 주파수: | 0.2~25MHz | 검출할 수 있는 최소 결함: | 깊이 5mm, Φ0.2mm |
| 이득 범위: | 0dB~110dB, 1dB와 6dB 단계입니다. | 대역폭 수신: | 0.5MHz ~ 22MHz |
| 저역 통과 필터: | 3.5 / 5 / 7.5/ 10MHz 선택 가능 | ||
| 강조하다: | 다중채널 초음파 결함 탐지기,수중 잠수용 초음파 검사 장비,A&C 스캔 결함 탐지기 보증 |
||

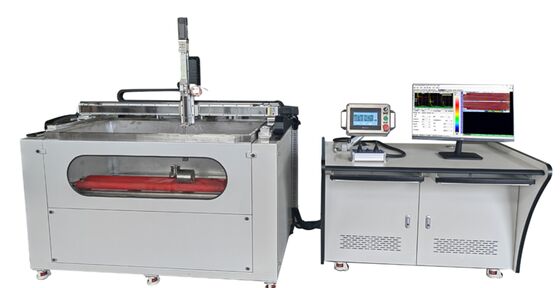

HUT-8 1-128 채널 수침식 A&C 스캔 검사 초음파 결함 탐지기
제품 용도

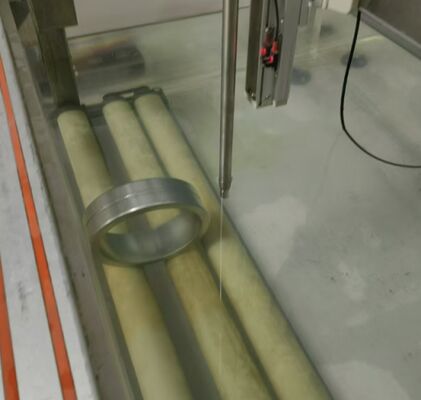

수침식 초음파 결함 탐지기는 탄소강, 스테인리스강, 알루미늄 합금, 티타늄 합금, 구리 합금, 복합 재료 등의 C-스캔 검사 시스템에 적합합니다. 항공 우주, 조선, 비철금속 산업에서 균열, 박리, 접착층, 개재물, 기공과 같은 내부 결함을 감지하는 데 사용되는 초음파 검사 장비입니다.
주요 기술 매개변수
| 두께 범위 |
0.8~9999mm (A 스캔)0.8~500mm (C 스캔) |
| 단일 장치 채널 수 | 1-8 채널, 송수신 분리/결합 선택 가능 |
| C-스캔 | 단층 촬영 단면 분석, 최소 단면 크기 0.1mm |
| 프로브 주파수 | 0.2~25MHz |
| 단일 프로브 스텝 크기 | 0.1~3mm |
| 대형 스텝 크기 | 80, 200, 400, 800mm (4가지 사양) |
| 감지할 최소 결함 | 깊이 5mm,Φ0.2mm |
| 송신 전압 |
-350V (선택 사항) |
| 송신 임피던스 | 400Ω, 80Ω |
| 펄스 하강 에지 |
<15ns (10%~90%) |
| 펄스 폭 |
30~1000ns, 5ns 단위 |
| 작동 주파수 |
100MHz |
| 샘플링 채널 |
1 / 2 / 4경로 선택 가능, 병렬 작동 |
| 샘플링 주파수 |
100MHz (8비트) |
| 게인 범위 |
0dB~110dB, 1dB 및 6dB 단위 |
| 저역 통과 필터 |
3.5 / 5 / 7.5 / 10 MHz 선택 가능 |
| 수신 대역폭 |
0.5MHz ~ 22MHz |
| 감지 방법 |
RF/전체 감지, 양수 반쪽 또는 음수 반쪽 선택 가능 |
| 수평 선형성 |
<0.5% |
| 수직 선형성 |
<3% |
| 해상도 |
>28dB |
| 감도 마진 |
>55dB |
| 반복 주파수 |
2.5kHz~5kHz (채널당) |
| 인코딩 및 카운팅 |
2축, AB 위상 또는 펄스 + 방향 |
| 광학 절연 입출력 |
8/8 채널 |
| 신호 인터페이스 |
SMA/BNC (선택 사항) |
| 네트워크 인터페이스 |
100Mbps |
| 주변 온도-30℃ ~ 70℃ |
주변 습도 |
| <90% |
특징 |
Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. C-스캔 소프트웨어는 결함 면적, 결함 간 거리, 결함 평가, 비정상 영역 표시를 직접 측정할 수 있어 실험 연구 및 기록에 용이합니다.
Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다. Φ
데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스(영어 인터페이스도 사용 가능)를 특징으로 합니다. 사용자 인터페이스는 친근하고 작동하기 쉬우며 직관적인 결과를 제공하여 운영자의 기술 요구 사항을 줄입니다. 고객 요구 사항에 따라 기능을 지속적으로 업그레이드할 수 있습니다.
