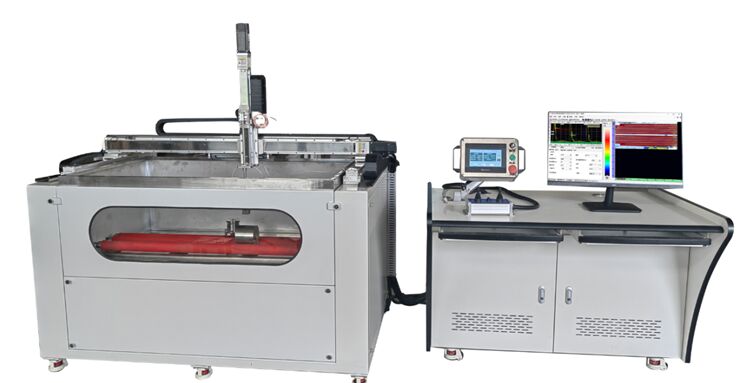

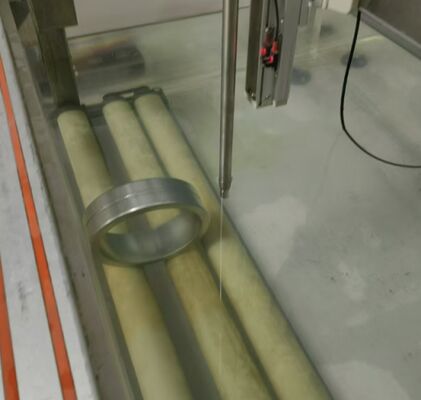

수중 몰입 다채널 초음파 결함 탐지기

물 에 침몰 함 다채널 초음파 결함 탐지기

(채널 1~128이 사용 가능))

제품 사용

물 침몰 초음파 결함 탐지기는 탄소 철강, 스테인레스 스틸, 알루미늄 합금, 티타늄 합금, 구리 합금,그리고 복합재료그것은 내부 결함을 탐지하기 위해 항공우주, 조선 및 비철금속과 같은 산업에서 사용되는 초음파 검사 장비입니다. 균열, 탈lamination, 접착층, 포함,그리고 틈새구멍

특징

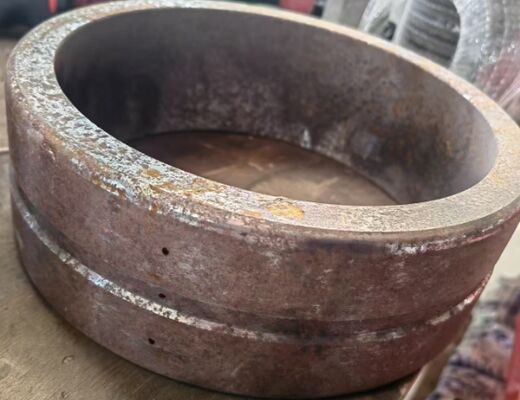

• 시험대상품: 평면판, 실린더, 콘, 구형 뚜?? 및 회전체
• 이 소프트웨어는 A 스캔, B 스캔, C 스캔, D 스캔 및 두께 측정과 같은 스캔 모드를 표시합니다.
• 시산 스캔 단층 촬영 소프트웨어로 최소 0.1mm의 단층 크기의 부품의 슬라이싱 분석을 수행할 수 있습니다.
• 탐사형: 점적 집중, 직선적 집중
• 수량 분석 기능을 지원하며, 검사 부품의 내부 결함의 위치, 모양 및 크기를 이미지 형태로 표시하고 결함 크기 및 면적 통계를 수행 할 수 있습니다.그리고 자동으로 결함 면적과 결함 비율을 계산.
• 그것은 자동 결함 위치를 지원하고 단일 또는 여러 작업 조각의 동시에 스캔 및 분석에 적합합니다. 그것은 정확한 위치, 높은 탐지 정확성,그리고 직관적인 C-스캔 영상.
• 새로운 초음파 보드는 광범위한 대역폭, 높은 샘플링 속도 및 초음파 시스템의 높은 반복 주파수를 채택합니다.

C-스캔 소프트웨어는 결함 영역, 결함 사이의 거리를 직접 측정하고 결함을 평가하고 비정상적인 영역을 표시 할 수 있습니다. 이는 실험 연구와 기록을 용이하게합니다.

• 이 시스템은 무관리 동작 기능을 가지고 있습니다. 사용자가 매개 변수를 설정 한 후에 시스템은 자동으로 스캔, 데이터를 저장하고 다른 작업을 수행 할 수 있습니다. 스캔이 완료 된 후,자동으로 원본으로 돌아가 다음 스캔을 기다립니다.
• 데이터 수집 및 분석 소프트웨어는 중국어 사용자 인터페이스를 갖추고 있습니다. 사용자 인터페이스는 친화적이며 조작이 쉽고 직관적인 결과를 제공합니다.,운영자들에 대한 기술 기술 요구사항을 줄이는 기능, 고객의 필요에 따라 지속적으로 업그레이드 할 수 있습니다.

시-스캔 슬라이스 영상 소프트웨어, 최소 슬라이스 두께 0.1mm

(주 단위는 최대 128 채널까지 확장 할 수 있습니다.)

주요 기술 매개 변수

• 두께 범위:0.8~9999mm (A 스캔)

0.8~500mm (C 스캔)

• 단일 단위 채널 수: 1-8 채널, 전송/ 수신 분할/ 조합 선택
• 시-스캔: 도모그래픽 절단 분석, 최소 절단 크기 0.1mm
• 탐사 주파수:0.2~25MHz
• 단일 탐사 단계 크기:0.1~3mm
• 큰 계단 크기: 80, 200, 400, 800mm (4가지 사양)
• 검출해야 할 최소 결함: 깊이 5mm, φ0.2mm
• 전송 전압:-350V 선택
• 송신 저항: 400Ω, 80Ω
• 펄스 떨어지는 가장자리: <15ns (10%~90%)
• 펄스 너비: 30~1000 ns, 5 ns 증가.
• 작동 주파수: 100MHz
• 샘플링 채널: 1 / 2 / 4 경로 선택 가능, 병렬 작동
• 샘플링 주파수: 100 MHz (8 비트)
• 이득 범위: 0dB~110dB, 1dB와 6dB의 단계로
• 수신 대역폭: 0.5MHz ~ 22MHz
• 낮은 패스 필터: 3.5 / 5 / 7.5/ 10 MHz 선택
• 탐지 방법: 전파 주파수/완전 탐지, 양반 또는 음반을 선택할 수 있다.
• 수평 선형성: <0.5%
• 수직 선형성: <3%
• 해상도: >28dB
• 감수 지ம்பு: >55dB
• 반복 주파수: 2.5kHz~5kHz (캐널당)
• 코딩 및 카운팅: 2축, AB 단계 또는 펄스 + 방향
• 광적 격리 입력/출력: 8/8 채널
• 신호 인터페이스: SMA/BNC 선택 사항
• 네트워크 인터페이스: 100Mbps
• 환경온도: -30°C~ 70°C
• 환경 습도: <90%
