제품 상세 정보:
|
| 범위: | 강철 속도로, 0-10000 밀리미터 | 재료 속도: | 100~20000m/s |
|---|---|---|---|
| 펄스 반복 주파수: | 20-2000Hz | 동적 범위: | ≥38dB |
| 선형성: 수평: | +/-0.2%, 수직: 2.0%, 증폭기 정확도 +/-1dB | ||
| 강조하다: | 초고속 초음파 결함 감지기,실시간 비디오 녹화 결함 탐지기,FD203 파괴적이지 않은 시험 장비 |
||

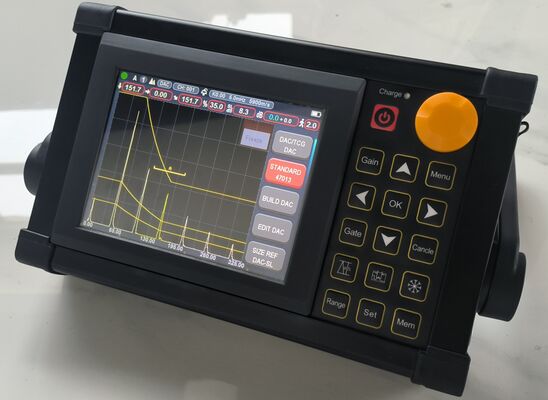

FD203 초고속 실시간 비디오 녹화 초음파 결함 탐지기
★ 사용자 친화적인 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화
★ 필요한 모든 도구: DAC, AVG, TCG, AWS
★ 펄스 반복 주파수: 20-2000Hz 정밀 조정, 고속 스캔, 빠지지 않습니다.
★ 높은 신호와 노이즈 비율, 명확하고 안정적인 에코, 노이즈 방지 디자인, 어려운 작업 조건에 완벽합니다.
★ 12자리 AD, 고속 샘플링은 모든 세부 사항과 함께 더 나은 에코 다이어그램을 제공합니다. 민감하고 작은 결함을 감지 할 수 있습니다.
★ 20M 탐사 주파수를 완벽하게 사용할 수 있습니다.
★ 초고속 실시간 결함 탐지 비디오 녹화. 무제한 USB 데이터 저장.
★ IP65 표준. 합금 + 실리카 젤 케이스, 물과 먼지 단독, 단단하고 영원히 지속됩니다.
★ 배터리 는 한 번 충전 으로 15 시간 동안 사용 된다. 각 배터리 에는 자체 충전 제어 장치 가 있어 두 개의 배터리 로 24 시간 동안 작동 할 수 있다.
사양
| 범위 |
0~10000mm,강속으로 |
| 물질 속도 | 100∙20000m/s |
| 펄스 반복 주파수 | 20~2000Hz |
| 동적 범위 | ≥38dB |
| 선형성: 수평 | +/-0.2%, 수직: 2.0%, 증폭기 정확성 +/-1 dB |
| 해결력 | >40dB ((5P14) |
| 감수성 잔해 | >66dB |
| 거부 (삭제) | 전체 화면 높이의 0~80% |
| 기억력 |
1000 A 그래프 500 독립 설정, 어떤 기준은 자유롭게 입력 할 수 있습니다, 우리는 테스트 블록없이 현장에서 작업 할 수 있습니다 |
| 테스트 모드 | 펄스 에코, 듀얼 일러먼트 및 트루 전송 |
| 탐사기 종류 | 단 직선, 단 각, 이중 직선, 이중 각, |
| 게이트 모니터 | 두 개의 독립적인 게이트 전체 스파이 범위에서 제어 |
| 전력 요구 사항 |
AC 메인 100-240 VAC, 50-60 Hz |
| 단위 | 인치 또는 밀리미터 |
| 표시 지연 | -20 ~ 3400 μs |
| 탐사 지연/제로 오프셋 |
0~99.99μs |
| 전력 |
내부 충전 가능한 리소스 이온 배터리 팩 7,2V 7800mAh 디스플레이 밝기에 따라 15시간 명목 작동시간 4시간 전형적인 충전 시간 |
| 크기 |
H×W×D(mm):240×150×50mm 무게:10.4kg |
| 온도 |
작동 온도: -10°C50까지°C 저장 온도: -30°C50까지°C |
| 펄스 에너지 | 70V,100V,200V, 300V, 400V, 500V 선택 가능 |
| 수정 | 긍정적인 반파, 부정적인 반파, 전체 파, RF 시스템 |
| 대역폭 (amplifier bandpass) | 0.2~20MHz |
| 게이트 모니터 | 두 개의 독립적인 게이트 전체 스파이 범위에서 제어 |
| 감수성 | 선택 가능한 해상도 0에서 최대 110 dB1, 1.0, 2.0, 6.0 dB |
| 변환기 연결 | LEMO 01 |
기능
자동 표시 정밀 결함 위치 (깊음 d, 레벨 p, 거리가 s,폭,sz dB,φ).
결함 크기: AVG 또는 DAC/TCG를 이용한 자동 결함 크기, 결함 수용 또는 거부의 속도 보고.
- 변압기의 자동 캘리브레이션 제로 포인트, 각도, 앞 가장자리 및 재료 속도 (V2와 두 구멍)
DAC/TCG와 AVG를 만들어서 에코를 평가하는데 편리하고 곡선을 수정하고 보완할 수 있습니다.
U-디스크를 연결하면 유닛은 무제한 메모리를 얻을 수 있습니다.
테스트 프로세스 및 재생의 비디오를 자동화; 메모리 디스크는 시간 제한없이 테스트 비디오를 저장할 수 있습니다 (선택)
색상 B 스캔.
이 단위에는 15개의 표준이 있습니다.
- 모바일 기기와 블루 치아 연결, 현장에서 검출 보고를 생성하고 인쇄합니다.
AWS D11.
구부러진 표면 수정 기능
크랙 높이 측정 기능
√ 확대 게이트:게이트 범위가 전체 화면 너비에 퍼져 있습니다.
자동 증가 기능.
● 앙벨로프: 실시간 A-스캔의 70 Hz 업데이트 속도와 A-스캔의 앙벨로프를 동시에 표시합니다.
✅ 표시.
피크 홀드: 얼어붙은 피크 파형과 라이브 A-스캔을 비교하여 테스트 결과를 쉽게 해석합니다.
스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.
경보: 비프와 LED.
실시간 시계
∙ 피플 에코
포착지점
게이트 안의 에코 색
기본 도구 패키지
1휴대용 초음파 결함 탐지기 FD203
2직선 빔 변환기 (2.5MHz, Φ20)
3각광선 변환기 (4MHz, 8mm×9mm, 60°)
4연결 케이블 변환기 (Q9-C9 및 C9-C5)
5재충전 가능한 리온 이온 배터리 패키지, 8 Amp 시간
6전원 공급 장치 / 충전 장치
7- 영문 사용 설명서
