제품 상세 정보:
|
| 정확성: | 최대 0.01μm의 분해능, 표시 오류 ≤±10% | ||
|---|---|---|---|
| 강조하다: | TS131 표면 거칠성 센서,깊은 굴곡 거칠성 검사기,보증된 비파괴 테스트 장비 |
||

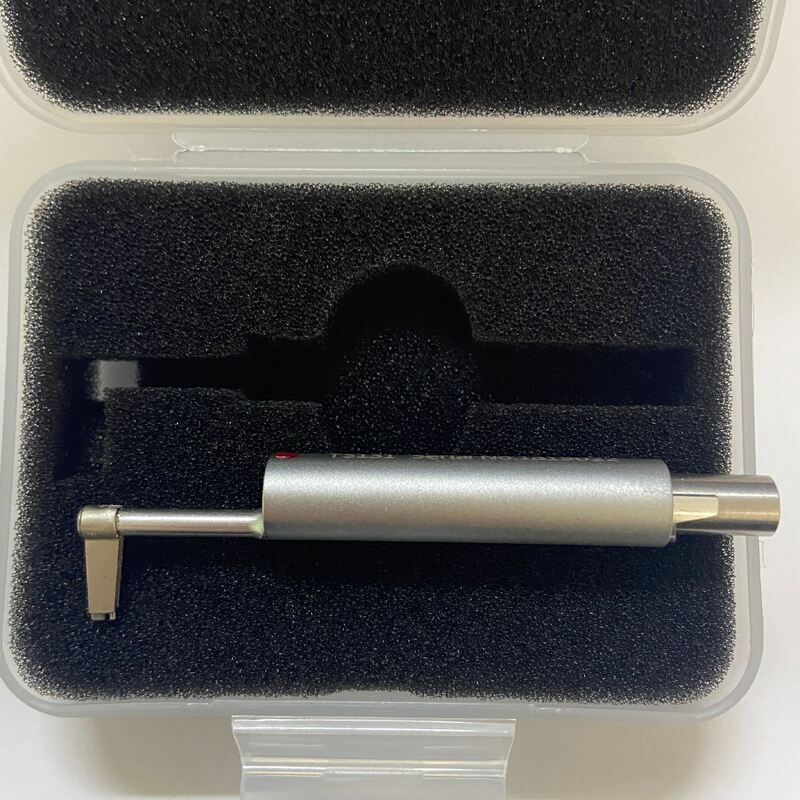

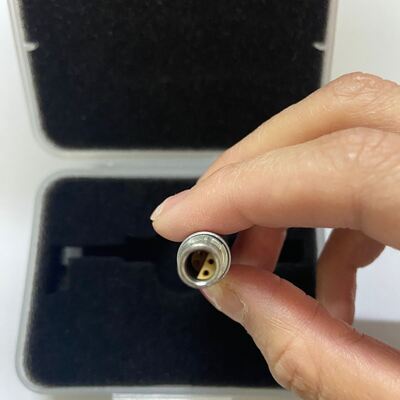

TS131 표면 거칠기 딥 그루브 센서
딥 그루브 센서는 너비가 3mm 이상이고 깊이가 10mm 미만인 홈 또는 높이가 10mm 미만인 단의 표면 거칠기를 측정하는 데 적합합니다. 정밀 제조에서 복잡한 기하학적 표면을 측정하기 위한 특수 도구입니다. 다음은 핵심 정보입니다.
주요 특징 및 적용 범위
1. 측정 장면
일반 센서가 도달할 수 없는 딥 그루브, 단, 좁은 홈 및 기타 영역.
· 평면 및 원통형 표면 측정과 호환 (측정 플랫폼과 함께 사용 필요).
2. 기술 매개변수
| 홈 너비 요구 사항 | > 3mm (일부 모델은 > 2mm 지원) |
| 홈 깊이/단 높이 제한 | < 10mm (일부 모델의 경우 < 3mm). |
| 정확도 | 분해능 최대 0.01μm, 지시 오차 ≤±10% |
| 스타일러스 | 다이아몬드 재질, 90° 원뿔 각도, 팁 반경 5μm, 힘 측정 < 4mN |
3. 적용 분야
· 전자 제조: BGA 칩 마운트의 솔더 볼 거칠기 감지 (표준 초과 시 납땜 불량 및 EMI 간섭 발생 가능).
· 기계 가공: 자동차 부품, 항공 우주 정밀 부품, 금형 등.
작동 시 주의 사항
· 스타일러스 보호: 설치 시 충돌을 피하고 부드럽게 밀어 넣으십시오.
· 보정: 표준 보정 플레이트를 사용하고 측정 전에 스타일러스 위치가 "0" 위아래 두 눈금 안에 있는지 확인하십시오.
· 범위 선택: 최소 범위에서 시작하여 과범위 알람이 발생하면 점차적으로 늘리십시오.
