| 이름: | 초음파 결함 검출기 | 사용: | 산업용 NDT 비파괴 테스트 |
|---|---|---|---|
| 기능: | 내부결함(균열, 헐거움, 기공, 내재물 등) | 펄스 반복 주파수: | 자동 또는 수동, 100Hz에서 1000Hz까지 10Hz의 속도로 지속적으로 조정 가능 |
| 강조하다: | 초음파 결함 탐지기 FD540mini,보증으로 디지털 결함 탐지기,휴대용 초음파 검사 장비 |
||

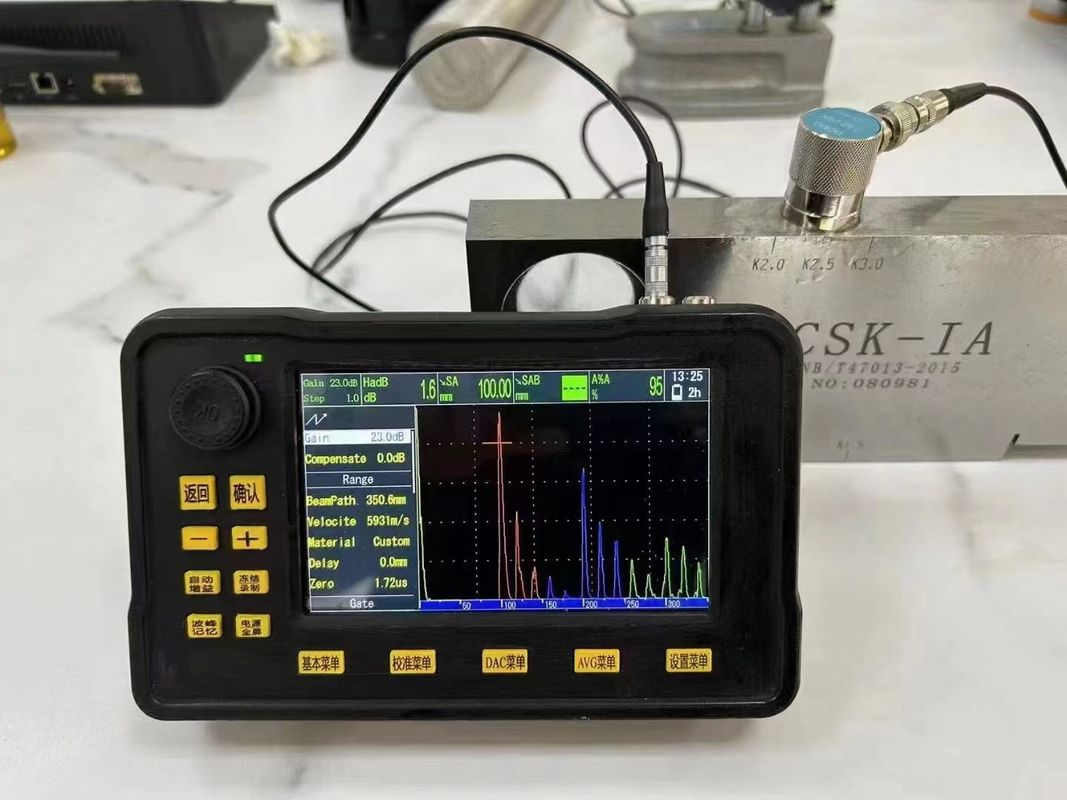

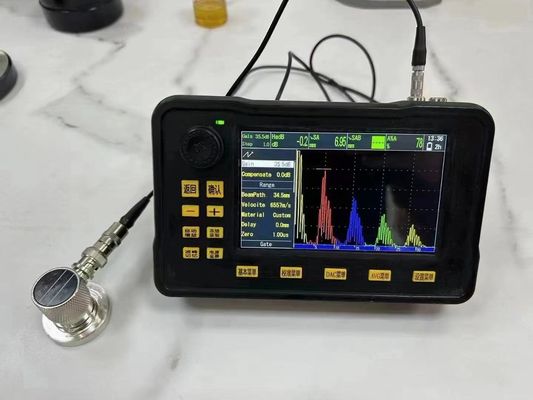

디지털 초음파 결함 탐지기 FD540mini
FD540mini 초음파 결함 탐지기는 우리 회사가 출시 한 새로운 유형의 초음파 검사 제품으로 보일러, 압력 용기, 전력, 석유, 화학,해상 석유, 파이프 라인, 조선, 자동차, 기계 제조, 금속, 금속 가공, 철강 구조, 철도 운송, 원자력, 대학, 등찾아내이 디지털 초음파 결함 탐지기는 콤팩트한 구조, 안정적인 파형,강한 견고함, 높은 민감성, 빠른 반응, 최대 반복 방출 주파수 최대 10000Hz. 그것은 매우 휴대성 초음파 결함 탐지 제품입니다.
특징
1: 바디는 가볍고 한 손으로 작동 할 수 있습니다.
2: PD65W 빠른 충전 + 12시간의 배터리 사용시간
3: 5.0인치 IPS 고화질 디스플레이와 새 UI 인터페이스
4: 전체 화면 터치, 빠른 제스처 조작, 가상 키보드를 지원합니다.
사용하기 쉽다
5: DAC, AVG, 자동 증가, 최고 메모리, 색 반 스펜, B 스캔
그리고 다른 직업적인 기능.
6: 중국어와 영어 전환, SD 카드에 데이터 수출, 온라인 포함
업그레이드, 스크린 캡처 그리고 다른 많은 실용적인 기능
기술 매개 변수
|
탐지 범위 |
10m(길쭉한 파동 탄소 강철) (측정기능 요구 사항: ≥3500mm) |
|
펄스 모드 |
날카로운 펄스, 사각형 파동, 이중 사각형 파동 |
|
펄스 전압 |
25V∙300V 조절력 스텝 25V |
|
펄스 너비 |
0ns∙500ns 연속 조정, 10ns 속도 |
|
진압 |
강하고 약한 조절 |
|
펄스 반복 주파수 |
자동 또는 수동, 100Hz에서 1000Hz까지 지속적으로 조절할 수 있습니다. 10Hz의 속도로 |
|
이득 |
120dB, 속도 0.1dB, 1 dB, 10 dB |
|
대역폭 |
0.1MHz∙20MHz |
|
파동 필터 |
1M~5M |
|
화면 |
50.0인치 LCD, 실제 디스플레이 크기는 108mm 길이와 64mm 너비입니다 |
|
결의 |
800×480 |
|
기기 인터페이스 |
이중 LEMO-00 C5 |
|
경보 |
게이트 A,B 경보 |
|
출력 인터페이스 |
USB 타입 C |
|
탐지 모드 |
전체 파동, 양 반 파동, 음 반 파동, RF |
|
게이트 |
독립적 A,B |
|
측정 모드 |
피크, 파도 쪽 |
|
기억력 |
SD 카드 1G |
|
컨텐츠를 저장 |
단일 프레임, 멀티 프레임 연속 녹화 (≤200 프레임) |
|
양적 방식 |
DAC 곡선,AVG (DGS) 곡선 |
|
보조 기능 |
터치 지원, 가상 키보드, 빠른 PD 충전, 자동 가이드, 피크 메모리, 얼음 |
|
결함 탐지 표준 |
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
|
크기와 무게 |
183mm × 113mm × 45mm 780g,배터리 포함 |
|
배터리 |
12시간 |
|
단위 |
메트릭, 제국 |
|
작동 온도 |
-10°C∙55°C |
|
충전기 |
일반적 CA(100∙240V,50∙60Hz) |
|
결의 |
36dB (표준 성능 요구 사항:≥26dB) |
|
동적 범위 |
40dB (표준 성능 요구 사항:≥26dB) |
|
감수성 간격 |
60dB (표준 성능 요구 사항:≥42dB) |
|
수직 선형성 |
20.8% (표준 성능 요구 사항:≤6%) |
|
수평 선형성 |
00.6% (표준 성능 요구 사항:≤ 2%) |
|
언어 |
중국어/영어 |
표준 구성
|
일련 번호r |
이름 |
번호 |
|
1 |
호스트 FD540mini |
1 |
|
2 |
탐사기 (고밀도의 직선 탐사기, 각 탐사기) |
2 |
|
3 |
탐사선 |
2 |
|
4 |
충전기 |
1 |
|
5 |
전력 선 |
1 |
|
6 |
사용 설명서 |
1 |
|
7 |
적합성 인증서 |
1 |
|
8 |
보증 카드 |
1 |
|
9 |
전원 뱅크 |
1 |
