제품 상세 정보:
|
| 제품명: | 표준 시험편 | 모델: | PA-A |
|---|---|---|---|
| 재료: | 탄소강 | 유형: | 위상배열 |
| 강조하다: | 위상 배열 보정 블록 비파괴 검사,A형 블록 비파괴 검사 장비,보정 블록 비파괴 검사 |
||

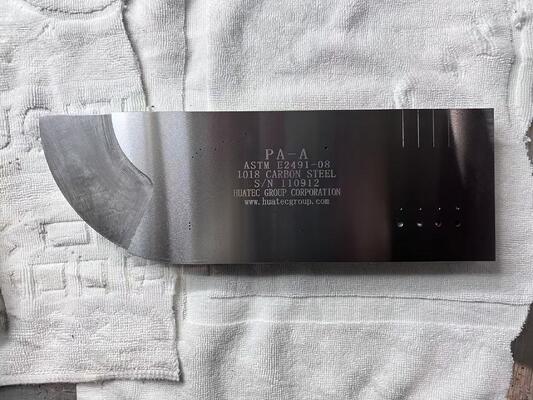

단계 배열 A형 블록 캘리브레이션 블록 - NDT 서비스
설명
단계적 배열 A 류 A 류 A 류의 계정 블록은 단계적 배열 초음파 단위의 초기 설정 및 계정 과정에서 사용됩니다. 이 블록은 빔 각도 검증과 같은 작업을 수행하는 데 사용할 수 있습니다.,윙 지연, 민감도 캘리브레이션, DAC/TCG를 수행하는 등이 있습니다. 이 블록은 IIW형 블록과 비슷한 크기를 가지고 있습니다.그러나 단계적 배열 애플리케이션을 위해 특별히 설계되었습니다..
블록은 100.0mm 및 50.0mm 반지름, (19) 1.0mm 지름의 구멍을 통해, (1) 2.0mm 지름의 구멍을 통해, (4) 2.0mm 지름 x 2의 FBH를 포함합니다.0, 4.0, 6.0, 그리고 8.0mm 깊이, (4) FBHs 4.0mm 지름 x 103.05.0, 그리고 7.0mm 깊이, (3) 2.0mm 지름 x 3.0mm 깊이 FBHs 50mm 반경에 가공, 그리고 (4) EDM notches 0.1, 0.2, 0.3, 그리고 0.4mm 깊이 x 0.5mm 너비 x 25.0mm 길이.
블록 크기는 두께 25.0mm x 높이 100.0mm x 길이 300.0mm입니다. PH 도구 도면 10217에 따라.
