제품 상세 정보:
|
| 대역폭: | 2.5MHz~6MHz | 전송: | ±600V_400Hz_125ns |
|---|---|---|---|
| 얻다: | 자동 0 ~ 96dB, 1dB 단계 | 측정 정확도: | ±0.01mm |
| 유효 범위: | 0.75~1280mm | 음속 범위: | 400 ～ 9999 m/s |
| 거리 리프트: | 5mm(알루미늄), 4mm(탄소강), 3mm(스테인레스강) | 측정 모드: | 단일 에코 (I-E), 이중 에코 (E-E) |
| 의사소통: | RS-485 또는 USB2.0 | 디스플레이 화면: | 1.47인치 320×172 IPS_LCD |
| 강조하다: | 전자기 초음파 두께 측정기,온도 보상 두께 측정기,침투 코팅 두께 검사기 |
||

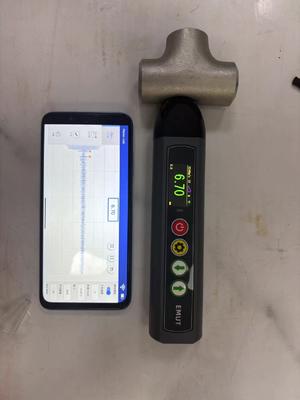

TG-14 온도 보상 침투 코팅 전자기 초음파 두께 측정기
TG-14+ 전자기 초음파 두께 측정기는 초소형 비접촉식 두께 측정 장비로, 음향 커플러가 필요 없이 금속 또는 자성 전도성 재료의 두께를 측정할 수 있습니다.
기본 매개변수:
| 샘플링 | 80MSPS |
| 대역폭 | 2.5MHz～6MHz |
| 송신 | ±600V_400Hz_125ns |
| 게인 | 자동 0 ~ 96dB, 단계 1dB |
| 측정 정확도 | ±0.01mm |
| 음속 범위 | 400～9999 m/s |
| 유효 범위 | 0.75～1280 mm |
| 평균 등급 | L, M, H 3단 기어 조절 가능 |
| 리프팅 거리 | 5mm(알루미늄), 4mm(탄소강), 3mm(스테인리스강) |
| 측정 범위 | 탄소강 측정 — 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| 측정 유형 | 알루미늄, 구리, 철, 탄소강, 주강, 합금강, 스테인리스강, 티타늄 합금 및 기타 금속 재료 |
| 측정 채널 | 2* 얇은 조각, 범용, 바 |
| 측정 모드 | 단일 에코 (I-E), 이중 에코 (E-E) |
| 검색 패턴 | 경계 - 경계, 피크 - 피크, 피크 - 경계 |
| 보조 기능 | 자동 고정, 자동 게인, 자동 절전, A-스캔 파형 표시, Wi-Fi 연결된 전화 |
| 보정 기능 | 게이트 높이 조정, 지연 블랭킹 조정, 수동 게인 조정, 음속 보정, 고온 보상 |
| 통신 | RS-485 또는 USB2.0 |
| 충전기 | 5V2A, 표준 Type-C 인터페이스 |
| 디스플레이 화면 | 1.47 INCH 320× 172 IPS_LCD |
| 본체 크기 | 178.4 mm× 42 mm× 32 mm |
| 배터리 수명 | 3.7V 3400mAh 리튬 배터리, 6시간 |
| 무게 | A 금속 쉘: 358g B 사출 쉘: 255g C 사출 + 빠른 분해: 289g |
표준 구성
| 일련 번호 | 이름 | 수량 | 표시 |
| 1 | 호스트 기기 | 1 | |
| 2 | 상온 프로브 | 1 | 4MHz,42mm*32mm |
| 3 | 충전 케이블 | 1 | |
| 4 | 충전 플러그 | 1 | |
| 5 | 설명서 | 1 | |
| 6 | 철 베이스 테스트 블록 | 1 | |
| 7 | 알루미늄 베이스 테스트 블록 | 1 | |
| 8 | 포장 상자 | 1 |
선택 품목 (필요에 따라 주문 가능, 표준 구성에 포함되지 않음)
| SN. | 이름 | 수량 | 표시 |
| 1 | 고온 프로브 | 1 | 4MHz,Φ33mm*40mm |
| 2 | 소구경 상온 프로브 | 1 | 4MHz,Φ13mm*36mm |
| 3 | 대구경 상온 프로브 | 1 | 4MHz,Φ40mm*60mm |
| 4 | 휴대폰 | 1 | Android 및 HarmonyOS를 지원하는 휴대폰 |
| 5 | 패드 | 1 | Android, HarmonyOS 패드 지원 |
| 6 | 시계 | 1 | Android 및 HarmonyOS를 지원하는 시계 |
| 7 | 상위 컴퓨터 소프트웨어 | 1 | APP 소프트웨어 |
기기 특징
l 소형, 휴대 용이
l 공작물 표면 요구 사항이 높지 않아, 거친 표면도 연마 처리 없이 비접촉 측정을 수행할 수 있습니다.
l 코팅에 민감하지 않아 코팅된 부품의 두께를 측정하는 데 사용할 수 있습니다.
l 음향 커플러 없이 고온 공작물의 두께 측정을 수행할 수 있으며, 온도 보상을 수행할 수 있습니다.
일반 기능:

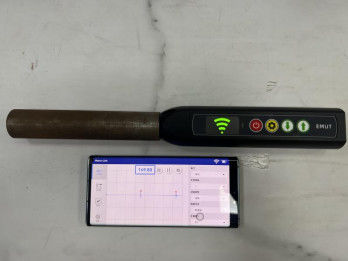

A. 기기는 호스트와 휴대폰으로 구성되며, Wifi를 통해 무선으로 연결됩니다.
B, 기기는 전자기 초음파 원리를 채택하며, 검사 과정에서 공작물 표면을 연마할 필요가 없고, 커플링제가 필요하지 않습니다.
C, 프로브와 호스트는 통합되어 있으며, 프로브를 교체할 수 있습니다.
D, 휴대폰, 태블릿 컴퓨터에 연결하면 A-스캔, B-스캔 두 가지 기능을 사용할 수 있습니다.
E, 구성 가능한 프로브 유형: 프로브 (≤80℃, 단기 측정), 고온 프로브 (≤800℃, 단기 측정)
F, 구성 가능한 고온 핸들: 짧은 핸들 (최대 350℃까지의 검사 요구 사항 충족, 단기 측정), 긴 핸들 (최대 800℃까지의 검사 요구 사항 충족, 단기 측정)
